Szczegóły Produktu:
|
| Numer produktu: | NYLD-WL | Wilgotność względna: | 5% ~ 90% |
|---|---|---|---|
| Średnia temperatura: | -20~+120°C | Temperatura otoczenia: | -20~+60°C |
| Ciśnienie atmosferyczne: | 86kPa~106kPa | Wyjście sygnału: | Sygnał 4~20mA |
| Ocena ochrony/przeciwwybuchowości: | IP67/ExiaIIBT5, ExdIIBT6 (szczegóły w certyfikacie) | Wyjście komunikacyjne: | Komunikacja RS485, protokół HART itp. |
| High Light: | Inteligentne sterowanie przepływomierzem turbiny,przepływomierz elektromagnetyczny turbiny,przepływomierz elektromagnetyczny turbiny |
||

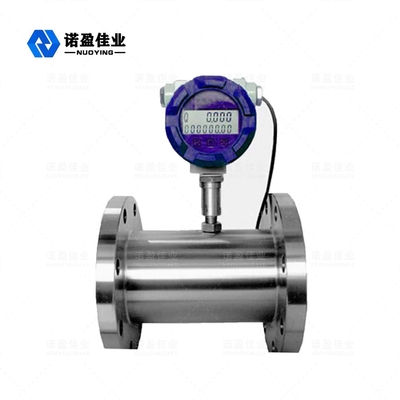

Inteligentny przepływomierz turbinowy Prosta konstrukcja Wysoka precyzja
Zasada działania przepływomierza turbiny
Gdy mierzony płyn przepływa przez czujnik, pod wpływem płynu wirnik wymusza obrót, a jego prędkość obrotowa jest proporcjonalna do średniej prędkości przepływu rurociągu, a obrót wirnika okresowo zmienia wartość reluktancji konwerter magnetoelektryczny.Strumień magnetyczny w cewce detekcyjnej zmienia się okresowo, generując okresowo indukowany potencjał, to znaczy sygnał impulsu elektrycznego, który jest wzmacniany przez wzmacniacz i wysyłany do przyrządu wyświetlającego w celu wyświetlenia.
Cecha konstrukcyjna przepływomierza turbinowego
◎Nadaje się do pomiaru wysokiego ciśnienia i nie ma potrzeby otwierania otworów w korpusie miernika, a wykonanie miernika wysokiego ciśnienia jest łatwe;
◎Istnieje wiele rodzajów specjalnych czujników, które można zaprojektować w różne specjalne czujniki zgodnie ze specjalnymi potrzebami użytkowników, takie jak typ niskotemperaturowy, typ dwukierunkowy, typ odwiertu, specjalny typ do mieszania piasku itp.;
◎Można go przekształcić w typ wtykowy, odpowiedni do pomiarów dużego kalibru, z małą stratą ciśnienia, niską ceną, ciągłym przepływem i ekstrakcją oraz wygodną instalacją i konserwacją.
Parametr techniczny przepływomierza turbiny
| Materiał czujnika | Stal nierdzewna 304, stal nierdzewna 316 (L) itp. | |
| Temperatura otoczenia | -20~+60°C | |
| Średnia temperatura | -20~+120°C | |
| Wilgotność względna | 5% ~ 90% | |
| Ciśnienie atmosferyczne | 86Kpa~106Kpa | |
| Wyjście sygnału | Sygnał impulsowy, sygnał 4~20mA | |
| Wyjście komunikacyjne | Komunikacja RS485, protokół HART itp. | |
| Zasilacz | A. Zasilanie zewnętrzne: + 24VDC ± 15%, tętnienie ≤ ± 5 | B. Zasilanie wewnętrzne: 1 zestaw baterii litowej 3.0V10AH; |
| Ocena ochrony/przeciwwybuchowości | IP67/ExiaIIBT5, ExdIIBT6 (szczegóły w certyfikacie) | |
