Szczegóły Produktu:
|
Typowym zastosowaniem: | Środowiska gazów wybuchowych inne niż kopalnie węgla. | Połączenie sondy: | Adsorpcja magnetyczna, klejenie, obręcze itp. |
---|---|---|---|
Zasilacz: | DC 24V | Wyjście sygnału: | SPDT, suchy kontakt |
Temperatura otoczenia: | -40 ~ +60 ℃ | Mierzalna grubość ścianki: | 6-50mm |
Mierzalne media: | Adsorpcja magnetyczna, klejenie, obręcze itp. | ||
High Light: | Stały przełącznik poziomu kamertonu,ultradźwiękowy przełącznik poziomu kamertonu,zewnętrzny ultradźwiękowy przełącznik poziomu |

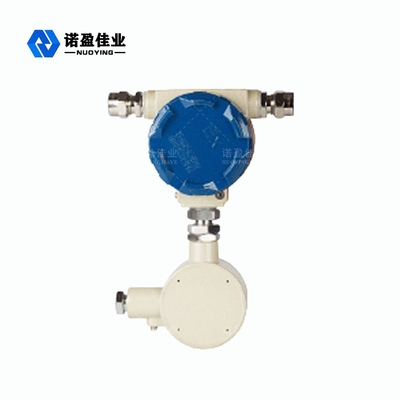

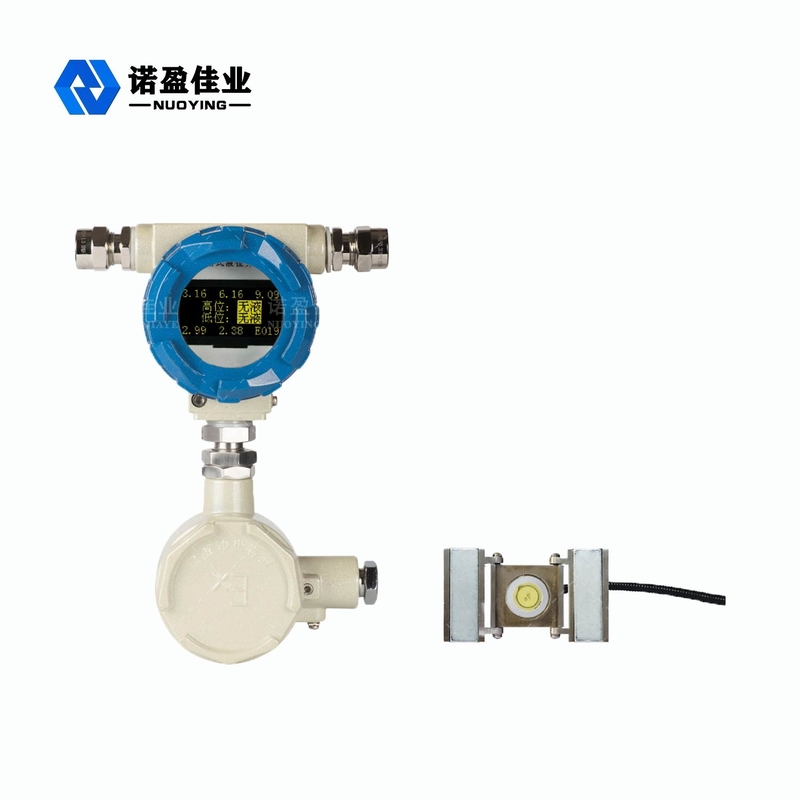

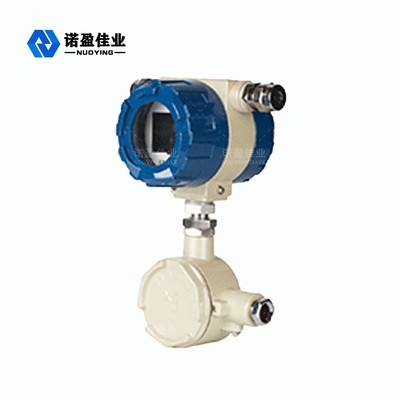

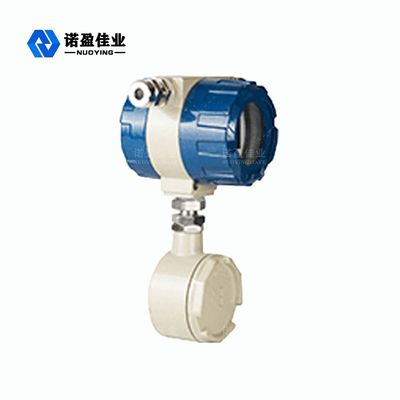

NYKC3 Zewnętrzny ultradźwiękowy przełącznik poziomu kamertonu Nieinwazyjny punkt stały
Zasada pomiaru inteligentnego zewnętrznego przełącznika poziomu NYKC3 opiera się na różnych charakterystykach tłumienia sygnału ultradźwiękowego w obecności i przy braku cieczy dla stałego wykrywania poziomu cieczy typu nieinterwencyjnego, przyrząd jest instalowany w zewnętrznej ścianie zamkniętego korpusu, aby osiągnąć pomiar i alarm stałego punktu poziomu cieczy.Instalacja nie wymaga otworu w ścianie zbiornika, przyrząd nie dotyka ani czynnika ciekłego w pojemniku, ani czynnika gazowego w pojemniku.Dzięki temu instalacja jest prosta, szybka, bardzo bezpieczna i niezawodna w użyciu, podczas konserwacji nie otwiera się żadnego zbiornika, nie zapala się pożar i nie ma to wpływu na normalną produkcję.
Zasada działania zewnętrznego przełącznika ultradźwiękowego NYKC3
Ten przełącznik wykorzystuje technologię ultradźwiękową do wykrywania, czy poziom cieczy w zbiorniku osiąga ustawioną pozycję alarmową za pomocą czujnika ultradźwiękowego.Zasada polega na tym, że poprzez stymulację czujnika ultradźwiękowego emitowana jest fala ultradźwiękowa, a sygnał ultradźwiękowy jest wystrzeliwany do zbiornika ze ścianą zbiornika.W związku z tym pojawi się wyraźna różnica w sile sygnału odbitego od ściany zbiornika odbieranego przez czujnik ultradźwiękowy.Stosując powyższą zasadę, wykrywając siłę odbieranego sygnału ultradźwiękowego, można dokładnie określić, czy poziom cieczy osiągnął, czy nie, a przekaźnik wyprowadza odpowiedni sygnał alarmowy.
NYKC3 Zewnętrznie podłączany przełącznik ultradźwiękowy
1. Podwójna operacja przetwarzania, bardziej stabilna i niezawodna wydajność.
2. Ultradźwiękowa technologia wysokiej częstotliwości, silna zdolność przeciwzakłóceniowa.
3. Funkcja autodiagnostyki, wyświetlanie i wyświetlanie kodów usterek, łatwa konserwacja.
4. Z sondą kalibracyjną wykonaj samokalibrację i zmniejsz wpływ temperatury otoczenia sygnału sondy.
5. Pomiar pojedynczej sondy, dwupunktowa kontrola wysokiego i niskiego poziomu.
6. Debugowanie menu na podczerwień.
Parametry techniczne przełącznika ultradźwiękowego podłączanego zewnętrznie NYKC3
Typowym zastosowaniem | Środowiska gazów wybuchowych inne niż kopalnie węgla. |
Mierzalne media | Czysta ciecz, ciecz emulsyjna, ciecz zawiesinowa |
Materiał powłoki | odlew aluminiowy |
Połączenie sondy | Adsorpcja magnetyczna, klejenie, obręcze itp. |
Punkt pomiarowy | Najwyżej dwa punkty |
Zasilacz | DC 24V |
Wyjście sygnału | SPDT, suchy kontakt |
Temperatura otoczenia | -40 ~ +60 ℃ |
Wilgotność otoczenia | 15% ~ 100% wilgotności względnej |
Temperatura czujnika | -40 ℃ ~ + 100 ℃ |
Materiał pojemnika | Stal, stal nierdzewna, szkło, niepieniący się plastik i inne gęste materiały |
Pojemność kontaktowa | 250VAC/10A,30VDC/10A,60VDC/0,5A |
Mierzalna grubość ścianki | 6-50mm |
Specyfikacje interfejsu | M20×1,5 |
Poziom ochrony | IP65,IP67,IP68 (opcjonalnie) |
Klasa przeciwwybuchowa | Exd II CT6, Exd mb II CT6 |
Uwaga: Produkty można dostosować do konkretnych wymagań użytkowników.
