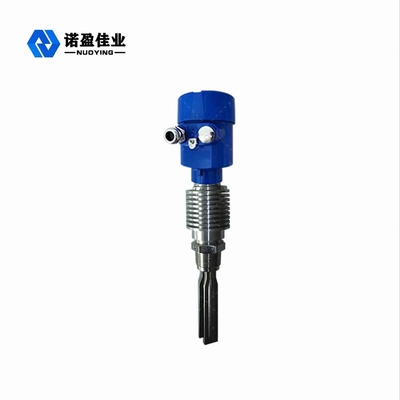

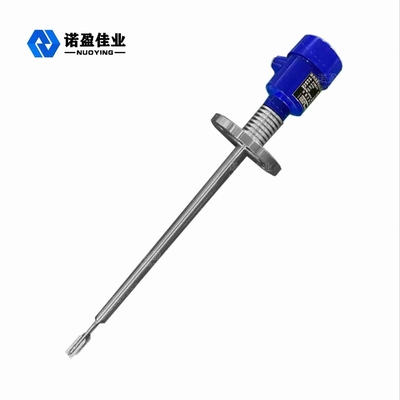

IP67 Nadajnik poziomu kamertonu SPDT Pomiar wysokiej temperatury

Przełącznik poziomu kamertonu

Przełącznik poziomu kamertonu NYYCUK to nowy typ przełącznika poziomu.Nadaje się do prawie wszystkich mediów ciekłych, ale także do pomiaru sypkich proszków lub granulek o średniej gęstości.Ponieważ czujnik poziomu kamertonu w zasadzie nie ma ruchomych części, zużycie mechaniczne jest stosunkowo niskie, dzięki czemu nie wymaga konserwacji i regulacji oraz jest prosty i wygodny w użyciu.

Ponadto przełącznik poziomu przyjmuje zagraniczną nową technologię i oryginalne importowane chipy, które mają zalety długiej żywotności, stabilnej wydajności, bezpieczeństwa i niezawodności oraz dużej zdolności adaptacyjnej (różne parametry elektryczne i gęstość mierzonego medium nie wpłyną na pomiar) , Bez regulacji (nie jest wymagana regulacja na miejscu bez względu na mierzone medium) i bezobsługowe, jest szeroko stosowany w kontroli procesu poziomu materiału w hutnictwie, materiałach budowlanych, przemyśle chemicznym, przemyśle lekkim, zbożowym i innych .

Kamertonowy przełącznik poziomu cieczyParametr techniczny

Przełącznik poziomu kamertonuInstalacjarwymagania

• Przyrząd jest zwykle instalowany pionowo, z widelcem skierowanym w dół, poziomo lub pochylony w dół z widelcem (gdy materiał ma silną przyczepność, zaleca się instalowanie go pionowo z widelcem skierowanym w dół).
• Nie wolno montować przyrządu do góry, to znaczy metodą montażu z końcówką wideł do góry.
• Montaż pionowy lub ukośny jest zalecany, gdy materiał jest mieszany z grudkami lub twardymi cząstkami.
• Zaleca się przetestowanie czułości kalibracji na małej próbce medium przed instalacją na urządzeniu.Na przykład: zanurz miernik w średnio zapełnionym oknie, aby sprawdzić niezawodność przełącznika.
• Rzeczywista instalacja jest generalnie podzielona na instalację górną (monitorowanie medium na wysokim poziomie), instalację na ścianie bocznej (monitorowanie medium na wysokim lub niskim poziomie) oraz instalację rurociągową (monitorowanie przepływu powietrza przez pompę materiału).

Przełącznik poziomu kamertonuPołączenia elektryczne

Okablowanie przełącznika poziomu kamertonu NYYCUK pokazano na rysunku.nr 1 i nr 2 na zacisku przyrządu to zasilanie AC220V AC, nr 3 to uziemienie, nr 4 i nr 5 to zasilanie DC24V DC), nr 6, nr 7, nr 8, Nr 9, nr 10, nr 11 to zaciski wyjść przekaźnikowych.

Gdy wybór limitu wyboru jest w stanie L:

Styki 6, 7, 9 i 10 przekaźnika są normalnie zamknięte, a styki 7, 8, 10 i 11 są normalnie otwarte.Świeci się czerwone światło, wskazując, że kamerton jest w stanie wibracji.Gdy materiał dotknie wtyczki, wtyczka przestaje wibrować i świeci się zielone światło, przekaźnik odwraca się, styki normalnie otwarte 7, 8, 10, 11 są zamknięte, styki normalnie zamknięte 6, 7, 9, 10 są rozłączone , co oznacza, że ​​kamerton jest w stanie zatrzymania wibracji.
