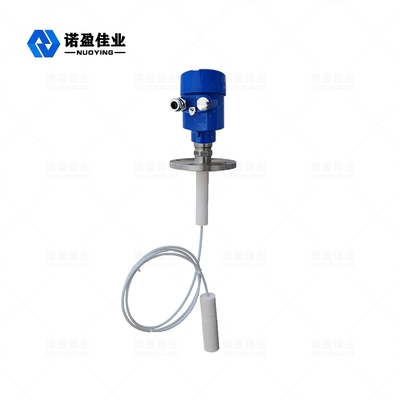

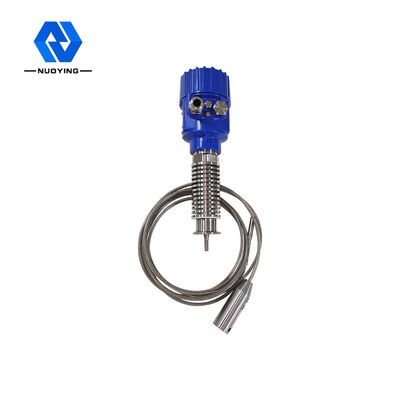

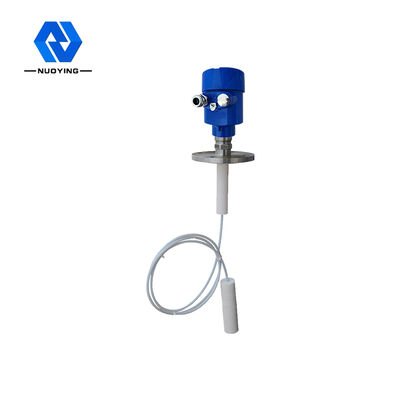

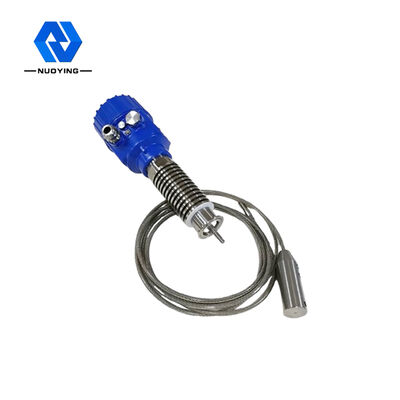

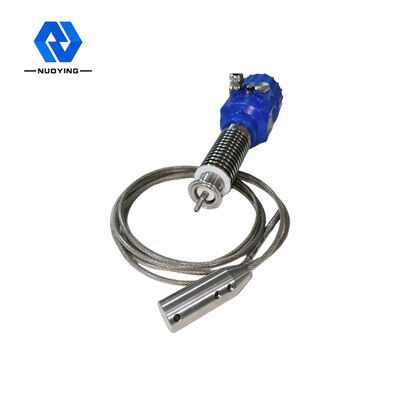

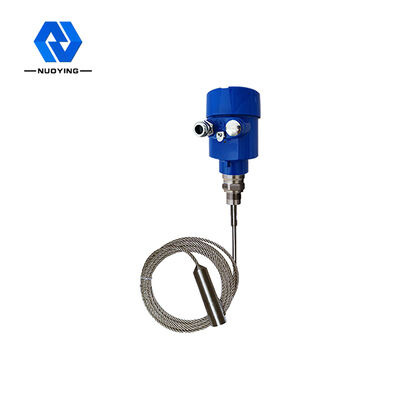

30m kontaktowy radarowy przetwornik poziomu NYRD701 dla cząstek stałych w postaci ciekłego pyłu

Gorąca sprzedaż 30m kontaktowy radarowy nadajnik poziomu NYRD701

Zasada działania radarowego przetwornika poziomu NYRD701

Impuls mikrofalowy o wysokiej częstotliwości wysyłany przez radar falowodowy rozchodzi się wzdłuż elementu wykrywającego (stalowego kabla lub stalowego pręta).Natrafiając na mierzony ośrodek, powoduje odbicie na skutek nagłej zmiany stałej dielektrycznej, a część energii impulsu jest odbijana z powrotem.Odstęp czasu pomiędzy impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości od mierzonego medium.

Wejście:

Radar z falą kierowaną jest przyrządem pomiarowym opartym na zasadzie podróży w czasie.Fala radarowa biegnie z prędkością światła, a czas działania można zamienić na sygnał poziomu materiału za pomocą elementów elektronicznych.Sonda wysyła impulsy o wysokiej częstotliwości i rozchodzi się wzdłuż sondy kablowej lub prętowej.Gdy impuls napotyka powierzchnię materiału, jest odbijany z powrotem i odbierany przez odbiornik w przyrządzie, a sygnał odległości jest przekształcany na sygnał poziomu materiału.

Odbity sygnał jest przesyłany do obwodu elektronicznego przyrządu wzdłuż sondy kablowej lub prętowej.Mikroprocesor przetwarza sygnał i identyfikuje echo generowane przez impuls mikrofalowy na powierzchni materiału.Prawidłowe rozpoznawanie sygnału echa jest realizowane przez oprogramowanie impulsowe.

Odległość D od powierzchni materiału jest proporcjonalna do czasu trwania impulsu T:

D=C×T/2 (C to prędkość światła).

Ponieważ znana jest odległość E pustego zbiornika, poziom materiału L wynosi:

L=ED

Wyjście:

Jest on ustawiany przez wprowadzenie pustej wysokości zbiornika E (= punkt zerowy), pełnej wysokości zbiornika F (= pełna skala) i niektórych parametrów aplikacji.Parametry aplikacji automatycznie dostosują przyrząd do środowiska pomiarowego, odpowiadającego wyjściu 4-20 mA.

Funkcja projektowania radarowego przetwornika poziomu NYRD701

1. Inteligentny miernik poziomu radaru wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania echa wykrywania echa.Pomiar kontaktowy, wysoka dokładność pomiaru, dokładniejszy pomiar.Jednocześnie radar falowodowy jest odporny na adhezję i nie ma na niego wpływu temperatura zewnętrzna, taka jak temperatura medium i adhezja.

2. Różnorodność trybów połączeń procesowych i typów elementów wykrywających sprawia, że ​​mierniki poziomu z radarem z falą kierowaną serii 70X nadają się do różnych złożonych warunków pracy i zastosowań.Takie jak media o wysokiej temperaturze, wysokim ciśnieniu i niskiej stałej dielektrycznej.

3. W trybie pracy impulsowej produkt ma wyjątkowo niską moc emisyjną i może być instalowany w różnych metalowych i niemetalowych pojemnikach, bez szkody dla ludzkiego ciała i środowiska.

Parametry techniczne radarowego przetwornika poziomu NYRD701

Uwaga: Produkty można dostosować do konkretnych wymagań użytkowników.

Pole zastosowania radarowego przetwornika poziomu NYRD701

1. Elektrownie: zbiorniki, pompy silosowe, kadzie parowe, magazyny popiołu, zbiorniki na olej itp.

2.Pole naftowe: zbiorniki magazynowe ropy naftowej, zbiorniki magazynowe ropy rafinowanej, separatory trójfazowe, osadniki, zbiorniki na ścieki, zbiorniki płuczki wiertniczej itp.

3.Chemiczny: wieża destylacyjna ropy naftowej, silos surowcowy, silos pośredni, zbiornik reakcyjny, zbiornik amoniaku, zbiornik do przechowywania asfaltu itp.

4.Metalurgia: silosy na surowce, silosy na materiały pomocnicze, zbiorniki buforowe ogniw elektrolitycznych itp.

5. Zasoby wodne: kanały, zbiorniki, nawadnianie gruntów rolnych, monitorowanie poziomu wody w rzece, ostrzeżenie przed powodzią błyskawiczną, powodzie miejskie itp.

6. Artykuły spożywcze: fabryka soków, fabryka mleka, zbiornik do przechowywania cukru surowego, zbiornik do przechowywania pasty pomidorowej, zbiornik do przechowywania browaru itp.

7.Pharmaceuticals: chińskie farmaceutyczne zbiorniki magazynowe, separatory, zbiorniki fermentacyjne itp.

8. Uzdatnianie wody: zbiorniki, szamba, zbiorniki do uzdatniania wody, osadniki, studnie głębinowe, sieci wody pitnej itp.

9.Papier: silos na surowce, wieża magazynowa, bęben suszący, silos do przechowywania materiałów chemicznych itp.

10.Inne: kamieniołom, kopalnia węgla, ochrona środowiska, przemysł stoczniowy i inne.
