Szczegóły Produktu:
|
Typowym zastosowaniem: | Ciała stałe, cząstki i kurz | Materiał anteny: | 316L (opcjonalnie) |
---|---|---|---|
Skala: | 35M | Zasilacz: | 24VDC (dwie linie, cztery linie) |
Średnia temperatura: | -40 ~ + 250 ℃ | Proces łączenia: | wspornik, kołnierz (opcjonalnie) |
Ciśnienie procesowe: | -0,1 ~ 4,0 MPa | Forma anteny: | Rodzaj klaksonu |
High Light: | Radarowy przetwornik poziomu cząstek,radarowy czujnik poziomu pyłu,radarowy czujnik poziomu 35 m |

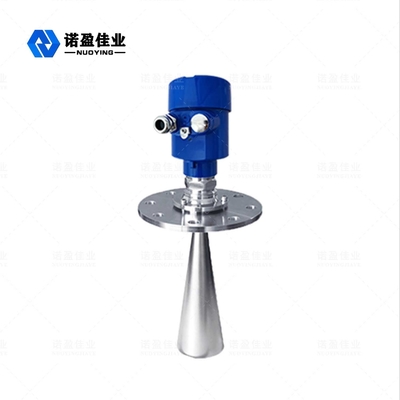

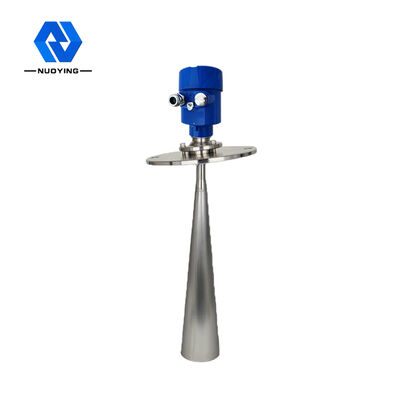

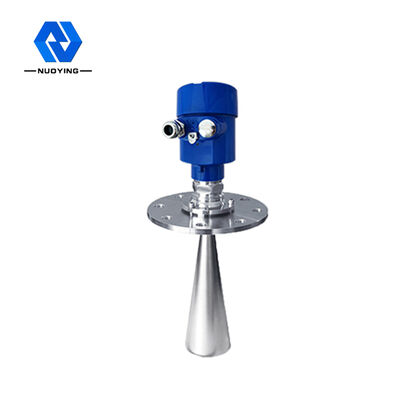

Przeceniony nadajnik poziomu sygnału radarowego typu Horn 26GHz NYRD809
Zasada działania radarowego nadajnika poziomu 26 GHz NYRD809
Antena radarowa emituje wąski impuls mikrofalowy i przekazuje go przez antenę.Po tym, jak impuls dotknie powierzchni mierzonego medium, jest odbijany z powrotem i ponownie akceptowany przez system antenowy, przesyłając sygnał do części obwodu elektronicznego automatycznie przekształcany w sygnał położenia obiektu (ponieważ prędkość propagacji impulsu jest niezwykle szybka, czas potrzebny, aby fale elektromagnetyczne dotarły do celu i odbiły się z powrotem do odbiornika, jest prawie natychmiastowy.)

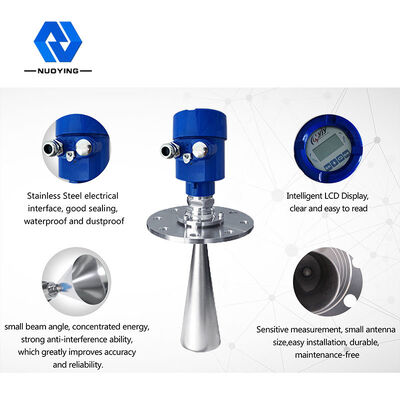

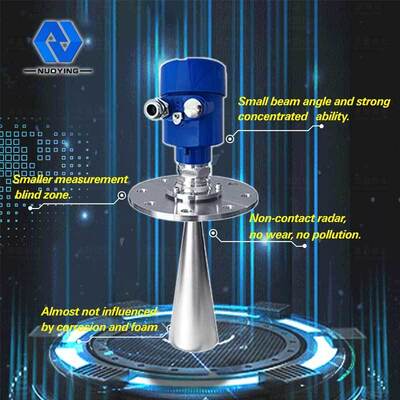

Funkcja projektowania radarowego przetwornika poziomu NYRD809 26 GHz
1. Rozmiar anteny jest mały, łatwy do zainstalowania;Radar bezdotykowy, bez zużycia, bez zanieczyszczeń.
2. Mało dotknięty korozją i pianą;Nie ma wpływu na zmiany gęstości, temperatury i ciśnienia medium.
3. Ciężkie środowisko zapylenia ma niewielki wpływ na działanie miernika poziomu wysokiej częstotliwości.
4. Krótsza długość fali, lepsze odbicie dla pochylonych powierzchni stałych.
5.Mały kąt rozsyłu i skoncentrowana energia.
6. Obszar ślepy pomiaru jest mniejszy i można osiągnąć dobre wyniki w przypadku pomiaru małego zbiornika.
7. Wysoki stosunek sygnału do szumu dla lepszej wydajności nawet w zmiennych warunkach.
8. Wysoka częstotliwość, najlepszy wybór do pomiaru stałych i niskiej stałej dielektrycznej mediów.
Parametry techniczne radarowego nadajnika poziomu 26GHz NYRD809

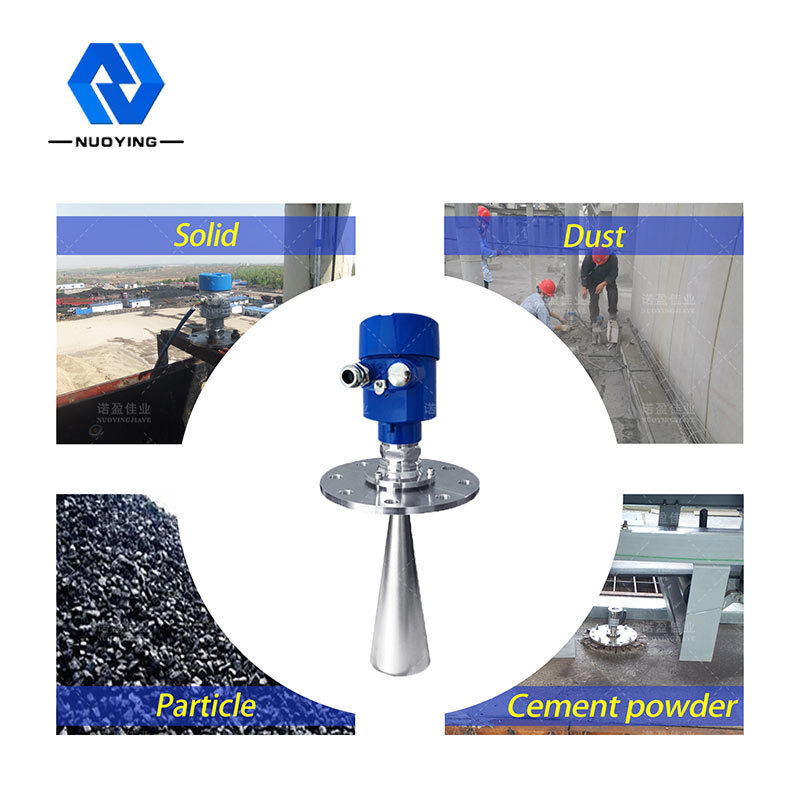

Typowym zastosowaniem | Ciała stałe, cząsteczki i silny kurz. |
Materiał anteny | 316L (opcjonalnie) |
Skala | 35m |
Dokładność pomiaru | 0,05%-0,1% FS |
Zasilacz | 24VDC (dwie linie, cztery linie) |
Średnia temperatura | -40 ~ + 250 ℃ |
Proces łączenia | wspornik, kołnierz (opcjonalnie) |
Ciśnienie procesowe | -0,1 ~ 4,0 MPa |
Poziom ochrony | IP67 |
Klasa przeciwwybuchowa | Exia II CT6 |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Uwaga: Produkty można dostosować do konkretnych wymagań użytkowników.

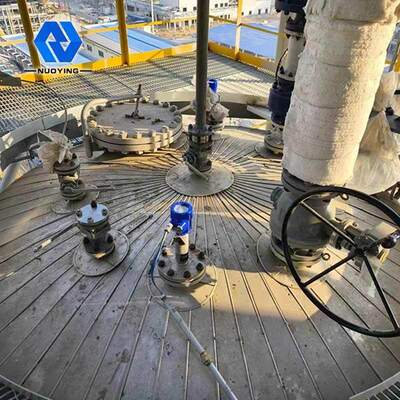

26GHz NYRD808 Pole zastosowania nadajnika poziomu radaru
1. Elektrownie: zbiorniki, kadzie parowe itp.
2.Pole naftowe: separatory trójfazowe, osadniki, zbiorniki na ścieki, zbiorniki płuczki wiertniczej itp.
3.Chemical: silos surowcowy, zbiornik amoniaku, zbiornik do przechowywania asfaltu itp.
4.Metalurgia: Silosy na surowce, silosy na materiały pomocnicze itp.
5. Artykuły spożywcze: zbiornik na cukier surowy itp.
6.Pharmaceuticals: chińskie farmaceutyczne zbiorniki magazynowe, separatory, zbiorniki fermentacyjne itp.
7.Papier: silos na surowce, wieża magazynowa, bęben suszący, silos do przechowywania materiałów chemicznych itp.
8.Other: kamieniołom, kopalnia węgla, ochrona środowiska i inne gałęzie przemysłu.
Osoba kontaktowa: Winnie
Tel: 17392588557
