Szczegóły Produktu:
|
| Model produktów: | NYRD704 | Typ anteny: | Typ pręta; koncentryczny |
|---|---|---|---|
| Materiał anteny: | 304 316 (opcjonalnie) | Próbkowanie echa: | 55 razy/s |
| Skala: | 6m | Dokładność pomiaru: | ±1mm |
| Temperatura procesu: | -40 ~ 130 ℃ | Ciśnienie procesowe: | -0,1 ~ 2,0 MPa |
| High Light: | Radarowy miernik fali prowadzonej,koncentryczny miernik poziomu radaru,6m miernik poziomu radaru pomiarowego |
||

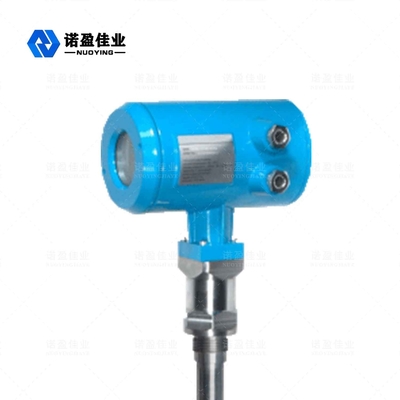

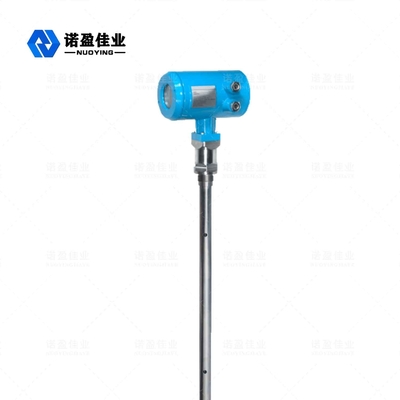

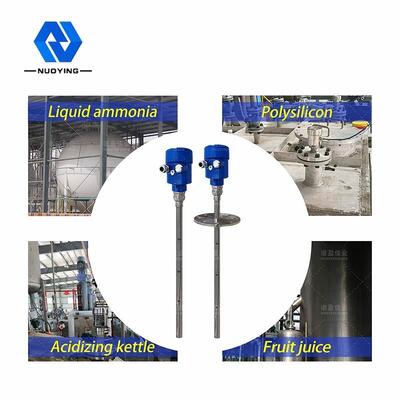

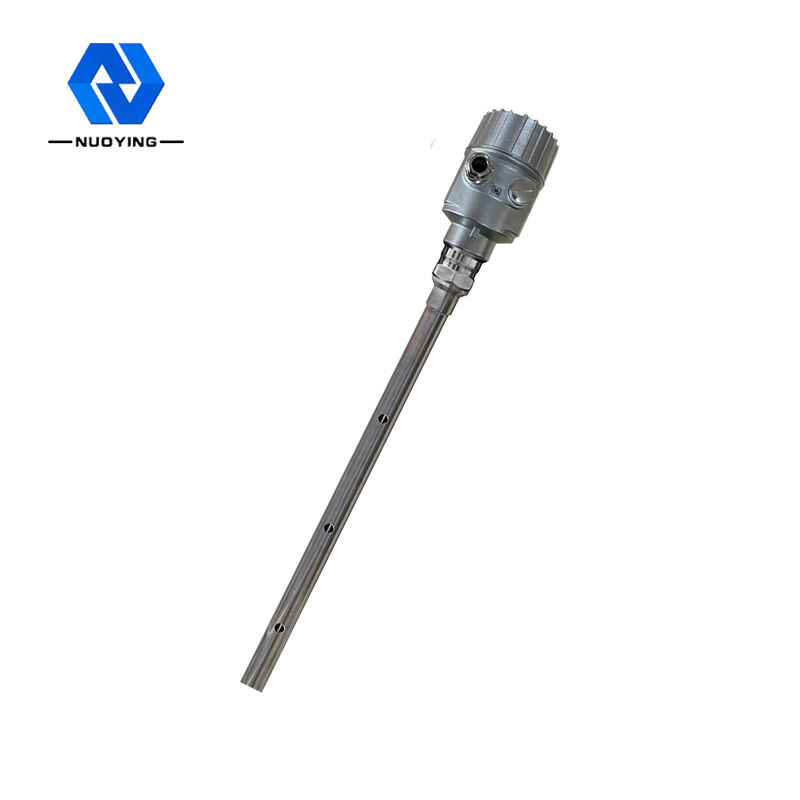

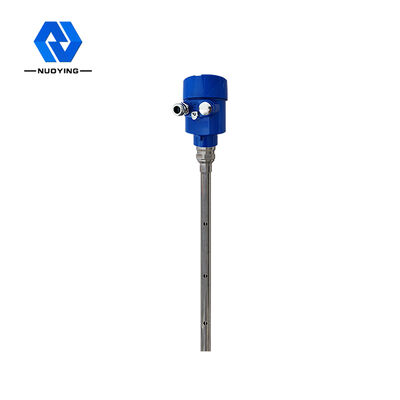

Koncentryczny miernik poziomu radaru NYRD704 1,8 GHz z falą kierowaną Duża niebieska obudowa Zakres pomiarowy 6 m
Zasada działania miernika poziomu radaru z falą kierowaną NYRD704 1,8 GHz
Radarowy miernik poziomu fali prowadzonej jest miernikiem poziomu opartym na zasadzie odbicia w dziedzinie czasu (TDR).Impuls elektromagnetyczny radarowego wskaźnika poziomu rozchodzi się wzdłuż stalowego kabla lub sondy z prędkością światła.Częśćmiernik poziomuimpuls jest odbijany, tworząc echo i powracający do nadajnika impulsów tą samą ścieżką.Odległość przetwornika od powierzchni mierzonego medium jest proporcjonalna do czasu propagacji impulsu w tym okresie i obliczana jest wysokość poziomu cieczy.
NYRD704 1,8 GHz Radarowy miernik poziomu fali prowadzonej Parametr techniczny
| Typowym zastosowaniem | Ciecze, szczególnie te o niskich stałych dielektrycznych |
| Częstotliwość transmisji | 1,8 GHz |
| Model produktów | NYRD704 |

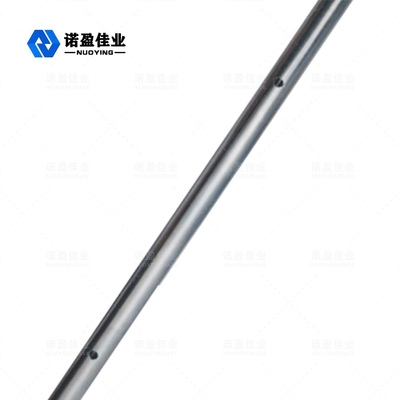

| Typ anteny | Typ pręta; koncentryczny |
| Materiał anteny | 304 316 (opcjonalnie) |
| Próbkowanie echa | 55 razy/s |
| Skala | 6m |
| Dokładność pomiaru | ±1mm |
| Zasilacz | 24VDC, 220VAC (opcjonalnie) |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40 ~ 130 ℃ |
| Ciśnienie procesowe | -0,1 ~ 2,0 MPa |

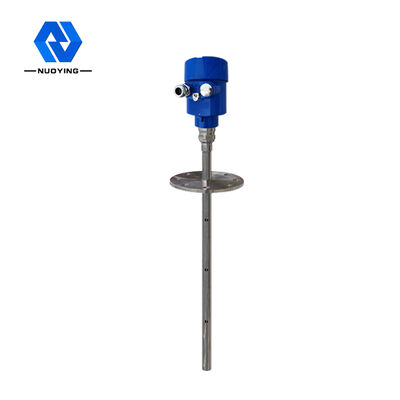

| Połączenie procedury | Kołnierz, Bieżnik (opcjonalnie) |
| Poziom ochrony | IP67 |
| Klasa przeciwwybuchowa | Exia II CT6 Ga |
Uwaga: Produkty można dostosować do konkretnych wymagań użytkowników!

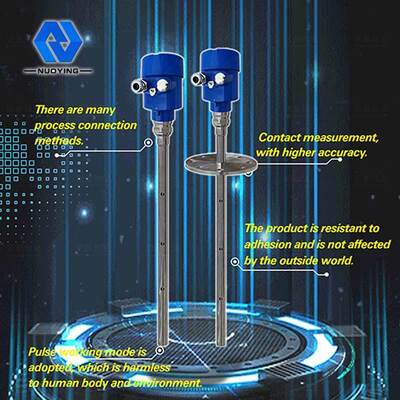

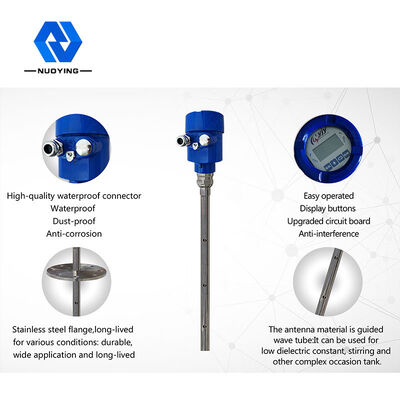

NYRD704 1.8GHz Radarowy miernik poziomu z falą kierowaną Cechy konstrukcyjne
1. Korzystając z trybu pracy impulsowej, produkt ma wyjątkowo niską moc emisyjną i może być instalowany w różnych metalowych i niemetalowych pojemnikach, bez szkody dla ludzkiego ciała i środowiska.
2. Różnorodność metod połączeń procesowych i rodzajów elementów wykrywających sprawia, że mierniki poziomu z falowodowymi falami kierowanymi serii 70X są odpowiednie do różnych złożonych warunków pracy i zastosowań.Takich jak: wysoka temperatura, wysokie ciśnienie i niska stała dielektryczna.
3. Miernik poziomu radaru z falą kierowaną wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania echa Echo Discovery, pomiar kontaktowy, wysoką dokładność pomiaru i dokładniejszy pomiar.Jednocześnie radar falowodowy jest odporny na adhezję i nie ma na niego wpływu środowisko zewnętrzne, takie jak temperatura medium i adhezja.
Przewodnik instalacji radarowego miernika poziomu z falą sterowaną NYRD704 1,8 GHz
Poniższa instrukcja instalacji jest odpowiednia dla sond kablowych i prętowych do pomiaru cząstek stałych i cieczy.Współosiowa sonda rurowa jest przykładana tylko do płynnego obiektu.
NYRD704 1.8GHz Radarowy miernik poziomu z falą kierowaną Pozycja montażowa
Staraj się trzymać z dala od wylotu i wlotu.
Miernik nie powinien dotykać wewnętrznej ściany zbiornika w przypadku zbiorników metalowych i plastikowych.Jeśli jest to zbiornik metalowy, miernik poziomu materiału nie powinien być instalowany na środku zbiornika.
Proponuje się montaż na 1/4 średnicy silosu.
Sondy typu kablowego lub prętowego powinny zachowywać odległość od ściany zbiornika nie mniejszą niż 30cm.
Dno sondy powinno znajdować się około 30 mm od dna zbiornika.
Sonda powinna zachowywać odległość nie mniejszą niż 200 mm od przeszkód w zbiorniku.
Czujnik można zamontować na środku dna zbiornika, jeśli dno zbiornika jest stożkiem, dzięki czemu pomiar można przeprowadzić do dna zbiornika.
