Szczegóły Produktu:
|
| Skala: | 0,05-150m | Zasilacz: | 24VDC, 220VAC |
|---|---|---|---|
| Wyjście sygnału: | 4...20mA/HART/RS485/Modbus... | Ciśnienie procesowe: | -0,1 ~ 2,0 MPa |
| Proces łączenia: | Gwint, wspornik, kołnierz, zacisk sanitarny (opcjonalnie) | Temperatura procesu: | -40~+130℃，-40~+260℃（≥260℃ można dostosować） |
| Typowym zastosowaniem: | Okazje ze złożonymi warunkami procesu; Wysoka precyzja i wysoki poziom higieny pomiaru | ||
| High Light: | Precyzyjny miernik poziomu cieczy radarowej,radarowy przetwornik poziomu 20mA,przetwornik ciśnienia cieczy 80GHz |
||

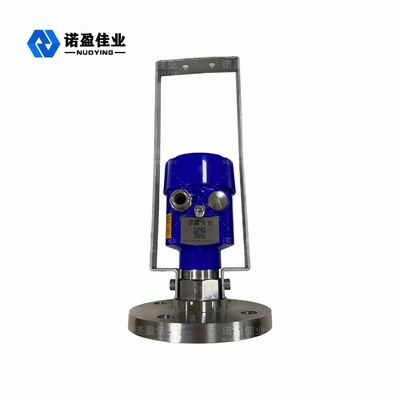

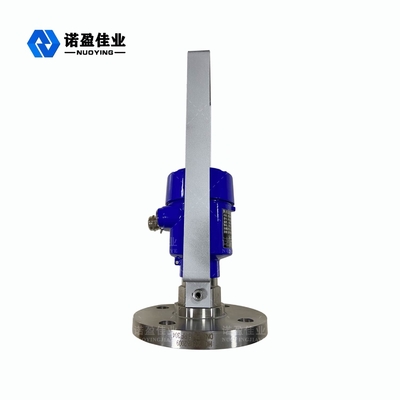

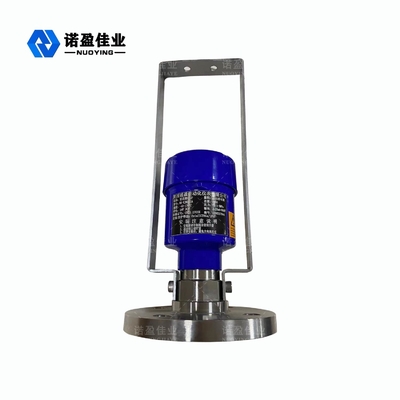

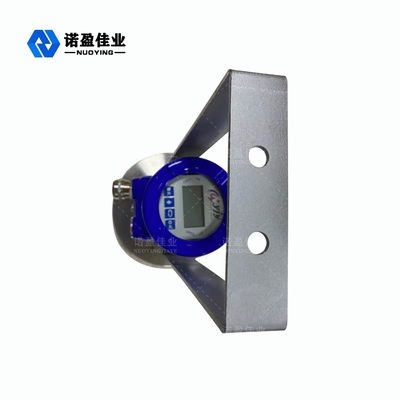

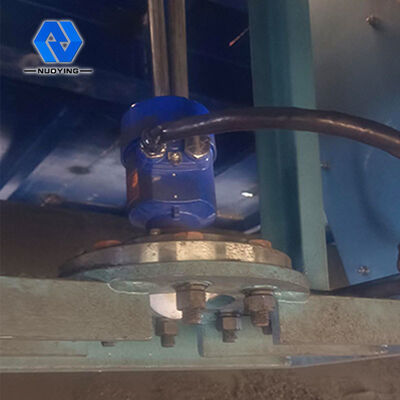

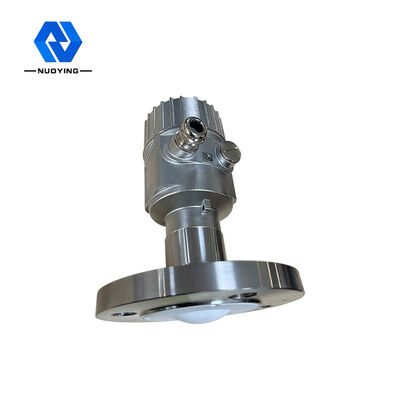

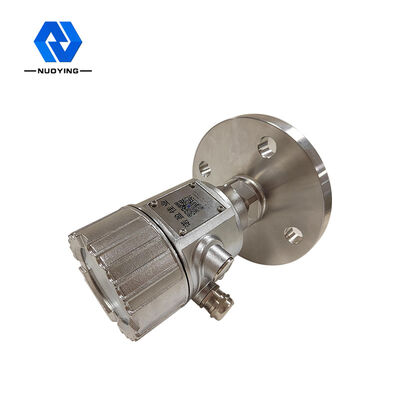

Precyzyjny radarowy miernik poziomu cieczy 80GHz NYRD900 4 - 20mA
Zasada działania radarowego miernika poziomu 80GHz NYRD900
Fala elektromagnetyczna fali milimetrowej: Fala elektromagnetyczna w domenie częstotliwości 30-300 GHz (długość fali 1-10 mm) jest zwykle nazywana falą milimetrową, znajduje się w zachodzącym na siebie zakresie fal mikrofalowych i dalekiej podczerwieni, dzięki czemu ma właściwości dwa rodzaje widma.Pasmo 76-81 GHz jest jak dotąd najmniej poznanym i stosowanym regionem.
Produkt radarowy NYRD900 FMCW (znany również jako radar fal centymetrowych), ze względu na pasmo fal milimetrowych o wyższej częstotliwości niż radar w paśmie ku, w zdalnym wykrywaniu celów, silnym środowisku dymu i kurzu, ma ważne zastosowanie w zdalnym obrazowaniu i multispektralnym obrazowanie.Może wykrywać mniejsze cele i osiągać dokładniejsze pozycjonowanie niż radar mikrofalowy, z wyższą rozdzielczością i silniejszym bezpieczeństwem.
Funkcja projektowania radarowego miernika poziomu 80 GHz NYRD900
1. Dobra wydajność przejściowa: w oparciu o opracowany przez siebie układ RF z falą milimetrową COMS.To niezależne badania i rozwój oraz niezależne oprogramowanie, niezależny układ.
2. Mały kąt rozsyłu, mały rozmiar anteny i łatwa instalacja: im mniejszy kąt rozsyłu, tym mniejszy wpływ na mierzony projekt, co znacznie poprawia niezawodność i dokładność pomiaru.
3. Niska energia: niełatwo zniszczyć badaną substancję.
4. Duży zakres pomiarowy i mały obszar niewidomy: dobre wyniki można również uzyskać w przypadku pomiaru małych puszek.
5. Silna penetracja: może być używana do wykrywania wewnętrznej struktury materiału.
Radarowy miernik poziomu 80GHz NYRD900 Parametry techniczne
| Typowym zastosowaniem |
1. Kąt emisji fali elektromagnetycznej jest mniejszy niż 3 stopnie, odpowiedni do pomiaru wąskiej przestrzeni lub rury falowodu; 2. Nadaje się do dużych zbiorników (150 m) i małych zbiorników (mały obszar ślepy); 3. Wysoka precyzja i wysoki poziom sanitarny; 4. Okazje ze złożonymi warunkami procesu (mieszanie, pręt grzewczy, drabina, dach pływający, silny kurz, silna para itp.) |
| Częstotliwość transmisji | 76Hz-81Hz, szerokość częstotliwości skanowania FM 5GHz |

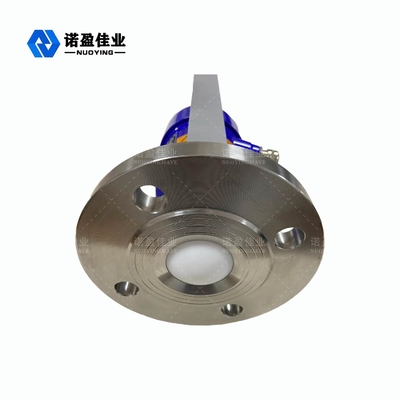

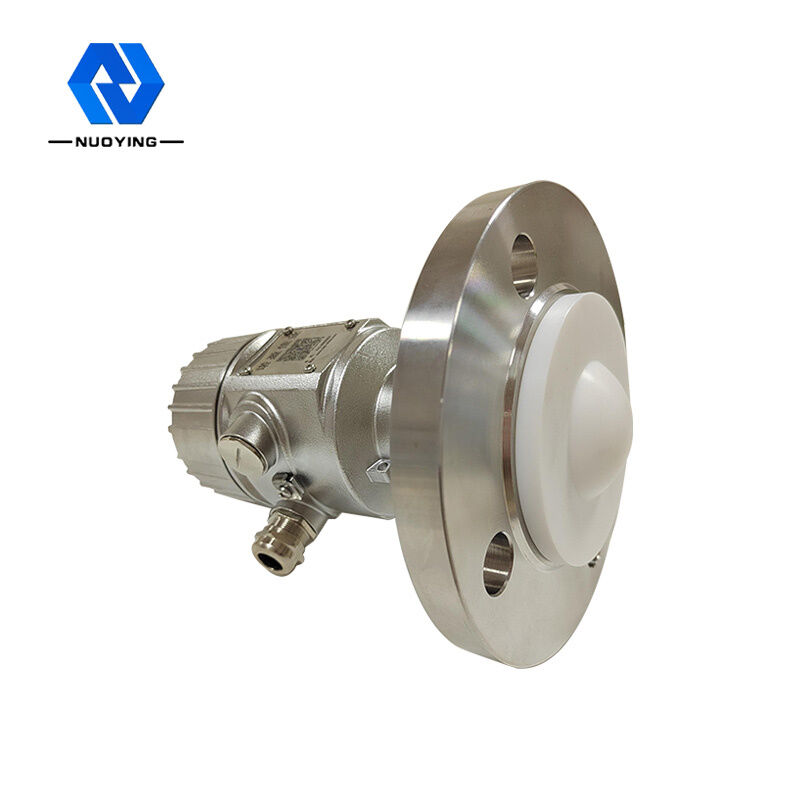

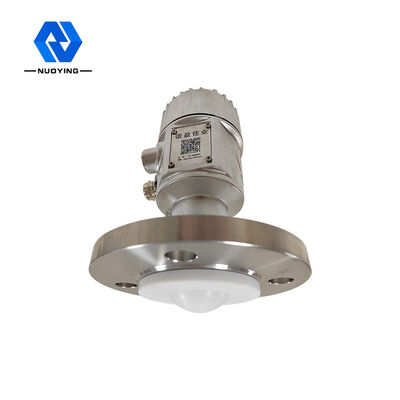

| Forma anteny | Antena soczewkowa, antyseptyczna antena soczewkowa |
| Materiał anteny | PTFE, 304 (PTFE) |
| Skala | 0,08-150m |
| Dokładność pomiaru | 0,05%-0,1% FS |
| Zasilacz | 24VDC, 220VAC |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40 ~ + 130 ℃, -40 ~ + 260 ℃ (≥260 ℃ można dostosować) |
| Ciśnienie procesowe | -0,1 ~ 2,0 MPa |
| Proces łączenia | Gwint, wspornik, kołnierz, zacisk sanitarny (opcjonalnie) |
| Poziom ochrony | IP65,IP67,IP68 (opcjonalnie) |
| Klasa przeciwwybuchowa | Exia II CT6 Ga, Exd II CT6 Gb |
Uwaga: Produkty można dostosować do konkretnych wymagań użytkowników.
