| Nazwa marki: | NUOYINGJIAYE |
| Model Number: | NYRD805 |
| MOQ: | 1 szt. |
| Cena £: | $450 to $1700 /pcs |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 szt / przed miesiąc |

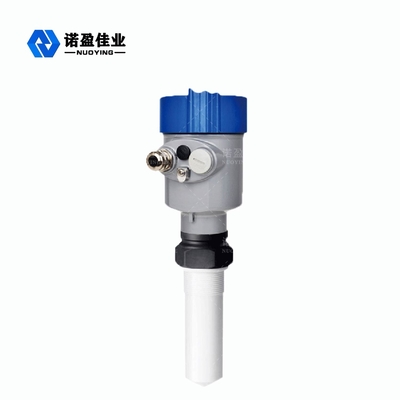

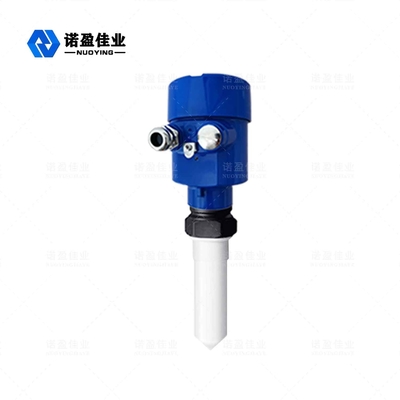

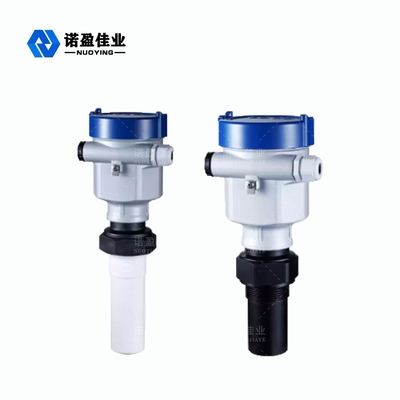

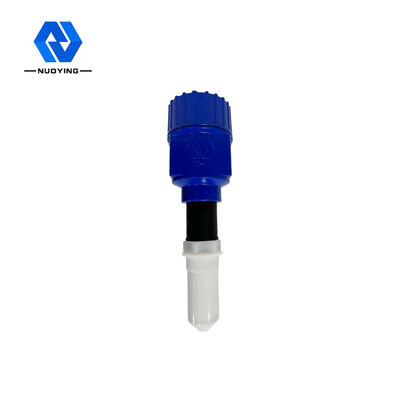

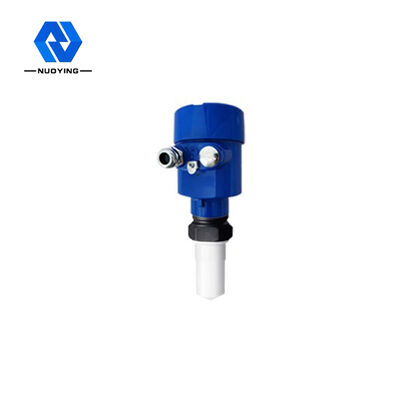

NYRD805 Prętowy miernik poziomu cieczy radarowej z anteną PTFE 26GHz
Zasada działania radarowego miernika poziomu 26 GHz NYRD805
Radarowy miernik poziomu Czujnik z serii NYRD80X to radarowy przyrząd do pomiaru poziomu o wysokiej częstotliwości 26 GHz o maksymalnej odległości pomiarowej 80m.Antena jest dodatkowo zoptymalizowana, a nowy szybki mikroprocesor może przeprowadzać analizę i przetwarzanie sygnału z większą szybkością, dzięki czemu przyrząd może być używany w kotle reakcyjnym, stałym pojemniku i niektórych złożonych warunkach pomiarowych.
Antena pozycjonująca obiekt radarowy emituje wąski impuls mikrofalowy, który jest przesyłany w dół przez antenę.Po zetknięciu się fali impulsowej z powierzchnią mierzonego medium, jest ona odbijana z powrotem i ponownie odbierana przez system antenowy.Sygnał jest przesyłany do części obwodu elektronicznego i automatycznie przekształcany na sygnał poziomu obiektu (ponieważ impulsy przemieszczają się tak szybko, czas potrzebny na dotarcie fali elektromagnetycznej do celu i odbicie z powrotem do odbiornika jest prawie natychmiastowy).
26GHz NYRD805 Radarowy miernik poziomu Parametry techniczne
| Typowym zastosowaniem | Płyn z prostym procesem |
| Model produktu | NYRD801 |
| Materiał anteny | PTFE |
| Skala | 10m |
| Proces łączenia | Gwint, kołnierz (opcjonalnie) |
| Temperatura procesu | -40 ~ + 130 ℃ |
| Ciśnienie procesowe | -0,1 ~ 0,3 MPa |
| Zasilacz | 24VDC (dwie linie, cztery linie) |
| Precyzja | ＜0.1% FS |
| Poziom ochrony | IP67 |
| Klasa przeciwwybuchowa | Exia II CT6 |
Uwaga: Produkty można dostosować do konkretnych wymagań użytkowników.
26GHz NYRD805 Funkcja projektowania radarowego miernika poziomu
1. Rozmiar anteny jest mały, łatwy do zainstalowania;Radar bezdotykowy, bez zużycia, bez zanieczyszczeń.
2. Mało dotknięty korozją i pianą;Nie ma wpływu na zmiany gęstości, temperatury i ciśnienia medium.
3. Ciężkie środowisko zapylenia ma niewielki wpływ na działanie miernika poziomu wysokiej częstotliwości.
4. Krótsza długość fali, lepsze odbicie dla pochylonych powierzchni stałych.
5.Mały kąt rozsyłu i skoncentrowana energia.
6. Obszar ślepy pomiaru jest mniejszy i można osiągnąć dobre wyniki w przypadku pomiaru małego zbiornika.
7. Wysoki stosunek sygnału do szumu dla lepszej wydajności nawet w zmiennych warunkach.
8. Wysoka częstotliwość, najlepszy wybór do pomiaru stałych i niskiej stałej dielektrycznej mediów.

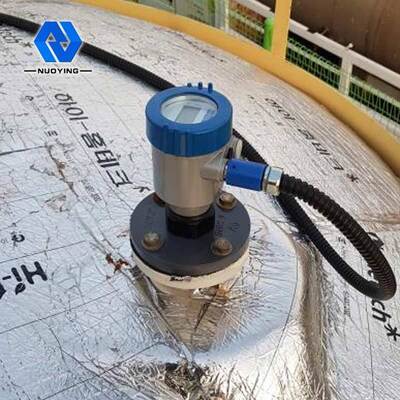

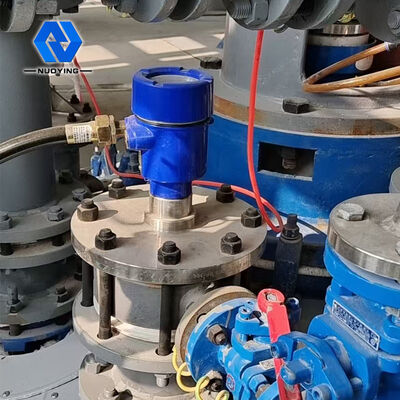

26GHz NYRD805 Pole zastosowania radarowego miernika poziomu
1. Elektrownie: zbiorniki, pompy silosowe, kadzie parowe, magazyny popiołu, zbiorniki na olej itp.
2.Pole naftowe: zbiorniki magazynowe ropy naftowej, zbiorniki magazynowe ropy rafinowanej, separatory trójfazowe, osadniki, zbiorniki na ścieki, zbiorniki płuczki wiertniczej itp.
3.Chemiczny: wieża destylacyjna ropy naftowej, silos surowcowy, silos pośredni, zbiornik reakcyjny, zbiornik amoniaku, zbiornik do przechowywania asfaltu itp.
4.Metalurgia: silosy na surowce, silosy na materiały pomocnicze, zbiorniki buforowe ogniw elektrolitycznych itp.
5. Zasoby wodne: kanały, zbiorniki, nawadnianie gruntów rolnych, monitorowanie poziomu wody w rzece, ostrzeżenie przed powodzią błyskawiczną, powodzie miejskie itp.
6. Artykuły spożywcze: fabryka soków, fabryka mleka, zbiornik do przechowywania cukru surowego, zbiornik do przechowywania pasty pomidorowej, zbiornik do przechowywania browaru itp.
7.Pharmaceuticals: chińskie farmaceutyczne zbiorniki magazynowe, separatory, zbiorniki fermentacyjne itp.
8. Uzdatnianie wody: zbiorniki, szamba, zbiorniki do uzdatniania wody, osadniki, studnie głębinowe, sieci wody pitnej itp.
9.Papier: silos surowcowy, wieża magazynowa, bęben suszący, silos do przechowywania materiałów chemicznych itp.
10.Inne: kamieniołom, kopalnia węgla, ochrona środowiska, przemysł stoczniowy i inne.
