Szczegóły Produktu:
|
Model produktu: | NYRD900 | Materiał anteny: | PTFE (304 + PTFE) |
---|---|---|---|
Skala: | 0,08 ~ 150 m | Dokładność pomiaru: | 0,05% ~ 0,1% FS |
Zasilacz: | 24VDC (220V AC) | Wyjście sygnału: | 4-20mA/HART/RS485/Modbus |
Temperatura procesu: | -40~+130°C, -40~+260°C (≥260°C można dostosować) | Ciśnienie procesowe: | -0,1 ~ 2,0 MPa |
High Light: | Miernik poziomu radaru w postaci stałego proszku,miernik poziomu cieczy 80G,radarowy przetwornik poziomu FMCW |

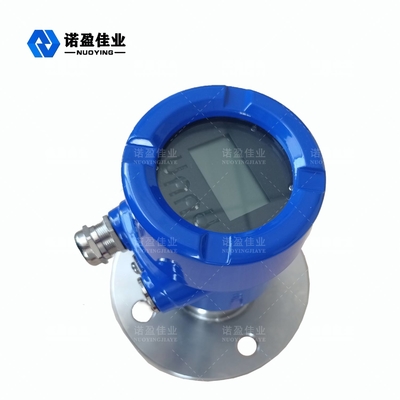

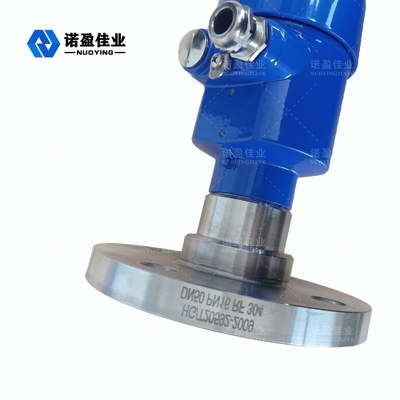

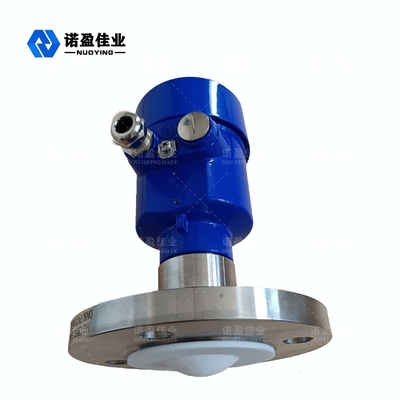

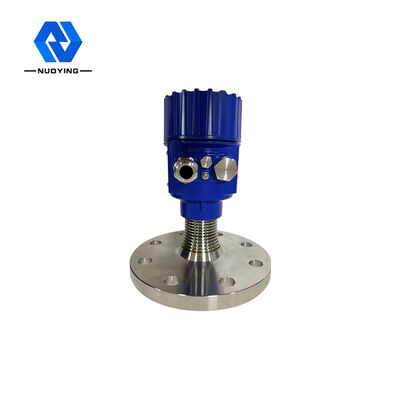

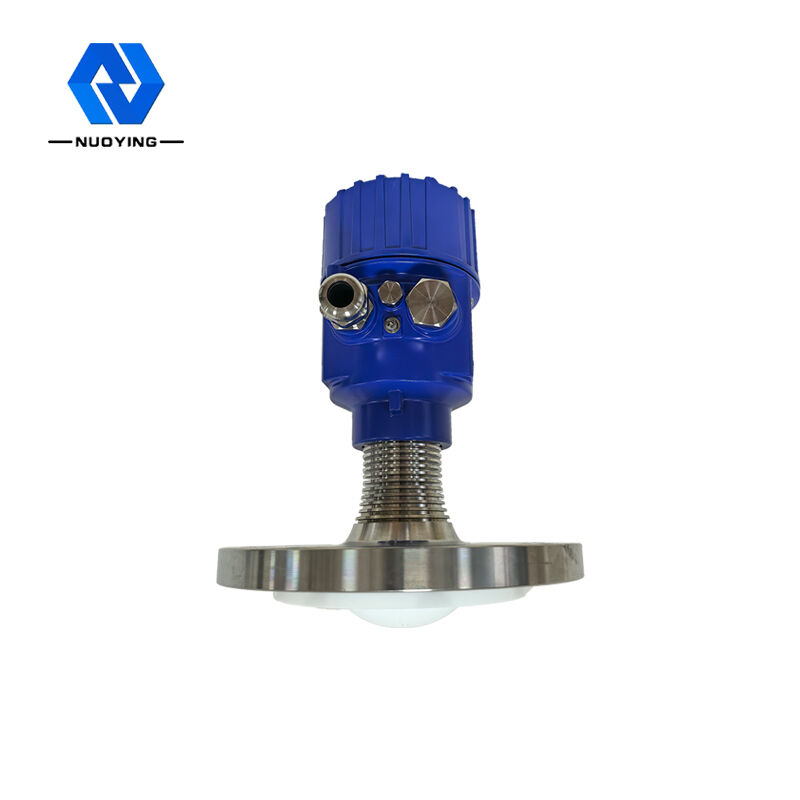

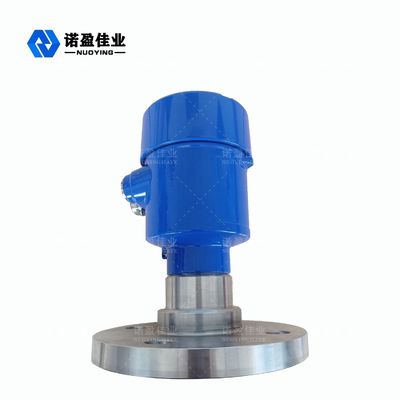

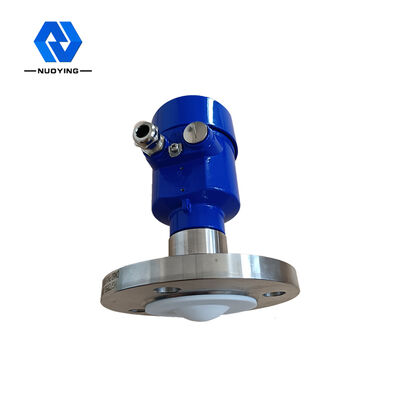

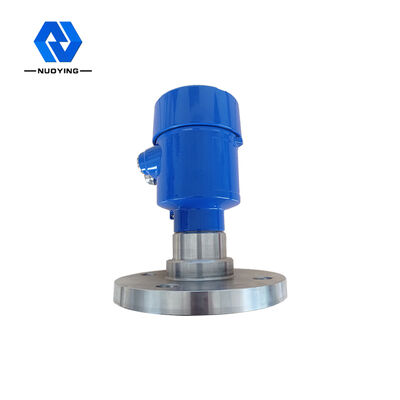

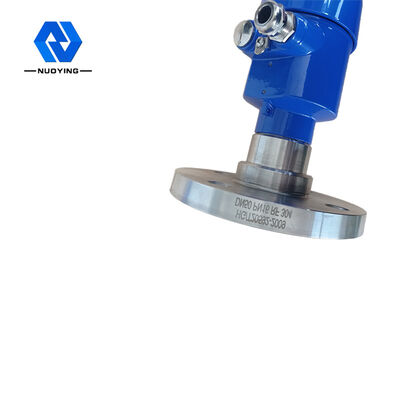

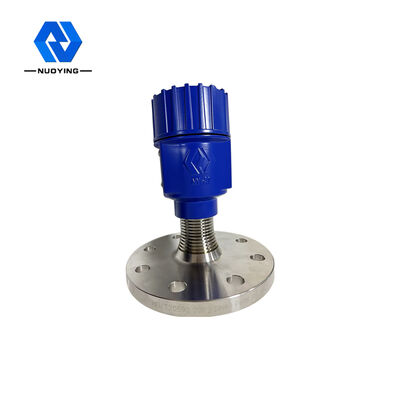

Miernik poziomu cieczy Miernik stałego proszku Miernik poziomu radaru 80GHz Produkty radarowe FMCW
Miernik poziomu cieczy Miernik cieczy w postaci stałej w proszku Produkty radarowe FMCW Opis
Fale elektromagnetyczne o milimetrowej fali: Fale elektromagnetyczne w domenie częstotliwości 30-300 GHz (długość fali 1-10 mm) są zwykle określane jako fale milimetrowe, znajdują się w zakresie długości fal, w którym nakładają się mikrofale i fale dalekiej podczerwieni. charakterystyka dwóch rodzajów widma.Najmniej poznanym i eksploatowanym obszarem jest pasmo 76-81GHz.
Miernik poziomu cieczy Płynny stały środek w proszku Produkty radarowe FMCW Zasada działania
Produkty radarowe NYRD900 FMCW (znane również jako radar fal milimetrowych), ze względu na wyższą częstotliwość fali milimetrowej niż radar w paśmie Ku, mają ważne zastosowania w wykrywaniu celów na duże odległości, silnym środowisku dymu i pyłu, obrazowaniu na duże odległości, wielu -obrazowanie spektralne itp. i może wykryć cele mniejsze niż radar mikrofalowy i uzyskać dokładniejsze pozycjonowanie, z wyższą rozdzielczością i większą poufnością.
Miernik poziomu cieczy Płynny stały środek w proszku Cechy konstrukcyjne produktów radarowych FMCW
◎Koherencja: Koherencja jest wytwarzana przez koherentne oscylacje dipola napędzane prądem lub przez nieliniowe efekty różnicowo-częstotliwościowe spójnych impulsów laserowych.
◎Niska energia: energia fotonów fal milimetrowych wynosi tylko kilka milielektronowoltów i nie ma zjawiska jonizacji promieniami X i niszczenia wykrywanej substancji, więc nie jest łatwo zniszczyć wykrywaną substancję.
◎Silna przepuszczalność: ma silną zdolność penetracji dla substancji niepolarnych.Wiele niemetalicznych materiałów niepolarnych pochłania mniej promieniowania w tym paśmie.Dzięki temu można je wykorzystać do wykrywania wewnętrznej struktury materiałów.Na przykład ceramika, tektura, wyroby z tworzyw sztucznych, pianki itp. są przezroczyste dla promieniowania elektromagnetycznego w tym paśmie i mogą być również wykorzystywane do wykrywania bezpieczeństwa na lotniskach i dworcach, takich jak wykrywanie maszyn, materiałów wybuchowych i narkotyków, lub do wykrywania obwodów wykrywanie spawania płyt.
◎Łatwo absorbowane przez molekuły polarne: to pasmo ma mniejsze rozpraszanie w niejednorodnych materiałach i może wykrywać i mierzyć zawartość pary wodnej.Możliwe jest również badanie składu substancji lub przeprowadzanie kontroli jakości poprzez analizę ich charakterystycznych widm.
Miernik poziomu cieczy Płynny stały proszek Środek Produkty radarowe FMCW Parametr techniczny
Model produktu | NYRD900 |
Częstotliwość transmisji | 76GHz~81GHz, szerokość częstotliwości przemiatania FM 5GHz |
Forma anteny | Antena soczewkowa, antena soczewkowa typu antykorozyjnego |
Materiał anteny | PTFE, 304 + PTFE |
Skala | 0,08~150m |
Dokładność pomiaru | 0,05% ~ 0,1% FS |
Zasilacz | 24VDC, 220V AC |
Wyjście sygnału | 4…20mA/HART/RS485/Modbus… |
Temperatura procesu | -40 ~ +130°C (można dostosować) |
Ciśnienie procesowe | -0,1 ~ 2,0 MPa |
Proces łączenia | Gwint, stenty, kołnierz, zacisk sanitarny (opcjonalnie) |
