Szczegóły Produktu:
|
| skala: | 6m | Zasilacz: | 24VDC (±Moc 30%) |
|---|---|---|---|
| Typ anteny: | Antena rurowa falowodu | Proces łączenia: | Gwint, kołnierz (opcjonalnie), |
| Stopień ochrony: | Wyświetlacz IP67, IP67 | Temperatura robocza: | -40 ~ 130 ℃ |
| Wyjście sygnału: | 4-20mA, 4-20mA/HART (dwa przewody/cztery przewody) | Ciśnienie procesowe: | -10 ~ 40 bar |

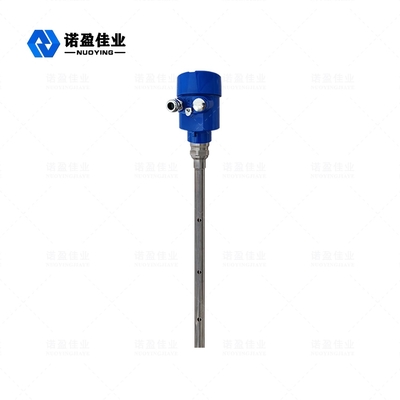

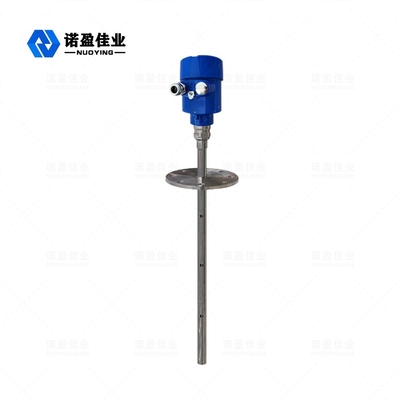

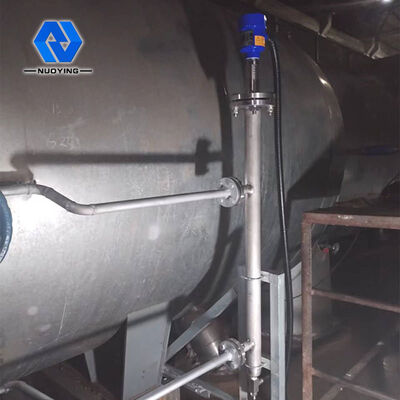

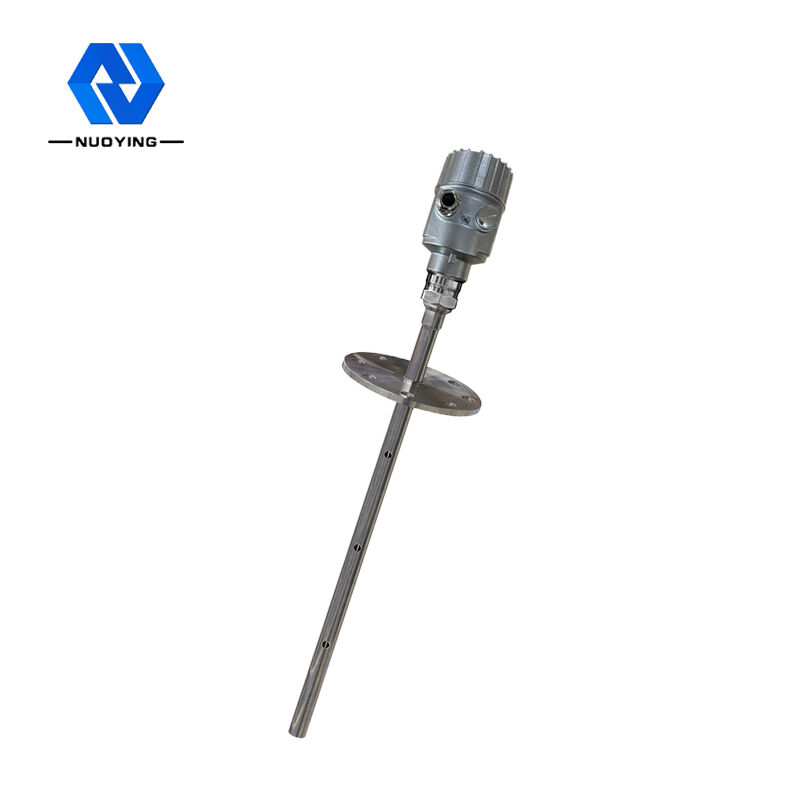

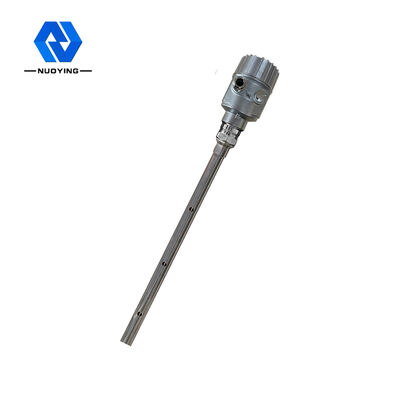

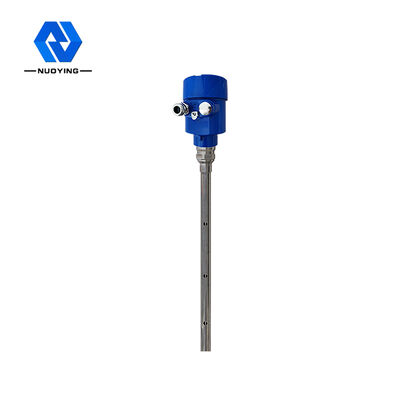

NYRD704Fala kierowana 1,8 GHz Radar Poziom Metr
Radarowy miernik poziomu fali prowadzonej jest miernikiem poziomu opartym na zasadzie odbicia w dziedzinie czasu (TDR).Impuls elektromagnetyczny radarowego wskaźnika poziomu rozchodzi się wzdłuż stalowego kabla lub sondy z prędkością światła.Część impulsu miernika poziomu jest odbijana, tworząc echo i powraca do nadajnika impulsów tą samą ścieżką.Odległość przetwornika od powierzchni mierzonego medium jest proporcjonalna do czasu propagacji impulsu w tym okresie i obliczana jest wysokość poziomu cieczy.
Radar Poziom MetrParametr techniczny
| Typowym zastosowaniem | Ciecze, proszki, cząstki stałe, media żrące |
| Materiał anteny | Elastyczny kabel/304/PTFE (opcjonalnie) |
| Skala | 6 mln |
| Precyzja | ±1mm |
| Zasilacz | 24 VDC (dwuprzewodowy, czteroprzewodowy) |
| Średnia temperatura | -40～+130℃,-40～+250℃ |
| Ciśnienie | -0,1～4,0 MPa |
| Proces łączenia | Gwint, kołnierz (opcjonalnie) |
| Klasa ochrony | IP67 |
| Klasa przeciwwybuchowa | ExiaⅡCT6 (opcjonalnie) |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Radar Poziom MetrOperacyjny Zasada
Emitowany przez radar falowodowy impuls mikrofalowy o wysokiej częstotliwości rozchodzi się wzdłuż elementu detekcyjnego (stalowego kabla lub stalowego pręta), a natrafiając na mierzone medium, na skutek nagłej zmiany stałej dielektrycznej, powoduje odbicie i część energii impulsu jest odbijane z powrotem.Odstęp czasu między impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości mierzonego medium.
Radar Poziom MetrCechy konstrukcyjne

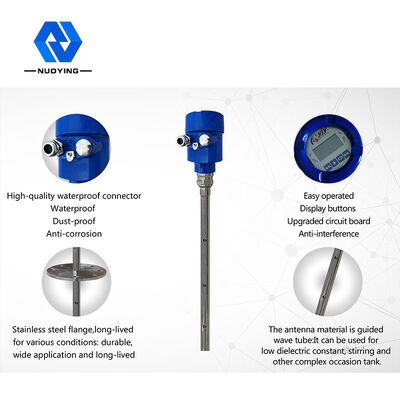

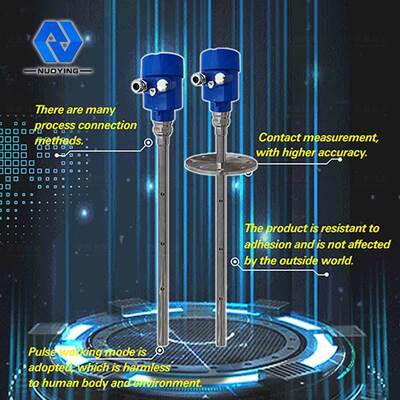

◎ Radarowy miernik poziomu z falą kierowaną wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania echa Echo Discovery, pomiar kontaktowy, wysoką dokładność pomiaru i dokładniejszy pomiar.Jednocześnie radar falowodowy jest odporny na adhezję i nie ma na niego wpływu środowisko zewnętrzne, takie jak temperatura medium i adhezja.
◎ Różnorodność metod połączeń procesowych i typów elementów detekcyjnych sprawia, że mierniki poziomu z falowodami serii 70X nadają się do różnych złożonych warunków pracy i zastosowań.Takich jak: wysoka temperatura, wysokie ciśnienie i mały stały czynnik dielektryczny.
◎ Korzystając z trybu pracy impulsowej, produkt ma wyjątkowo niską moc emisyjną i może być instalowany w różnych metalach i niemetalach
pojemniki bez szkody dla ludzkiego ciała i środowiska.
Radar Poziom MetrPołączenia elektryczne
◎Napięcie zasilania
(4 ~ 20) mA/HART (dwuprzewodowy)
Zasilanie i sygnał prądu wyjściowego dzielą dwużyłowy, ekranowany kabel.Zapoznać się z danymi technicznymi dotyczącymi określonego zakresu napięcia zasilania.W przypadku typu iskrobezpiecznego należy dodać barierę bezpieczeństwa między zasilaczem a przyrządem.
(4~20)mA/HART (czteroprzewodowy)
Zasilanie i sygnał prądowy są odseparowane, a każdy z nich korzysta z dwużyłowego przewodu ekranowanego.Zapoznać się z danymi technicznymi dotyczącymi określonego zakresu napięcia zasilania.
RS485/Modbus
Zasilanie i sygnał Modbus są odseparowane, a każdy z nich korzysta z dwużyłowego przewodu ekranowanego.Specyficzny zakres napięcia zasilania patrz dane techniczne .
◎ Metoda połączenia
