Szczegóły Produktu:
|
Wniosek: | Temperatura, ciśnienie i lekko żrąca ciecz | Zakres pomiaru: | 30m |
---|---|---|---|
Materiał anteny: | 316L | precyzja: | ±3mm |
Średnia temperatura: | -40C—250℃ | Ciśnienie procesowe: | -0,1 〜4.OMPa |
Zasilacz: | 24VDC (dwie linie, cztery linie) | Proces łączenia: | Wsparcie, kołnierz |

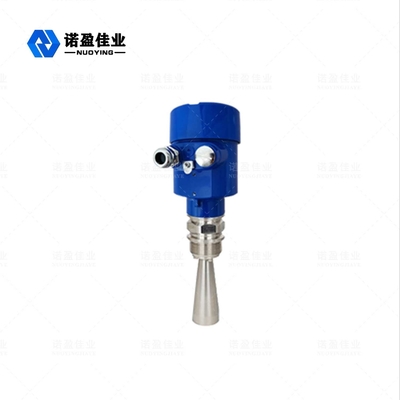

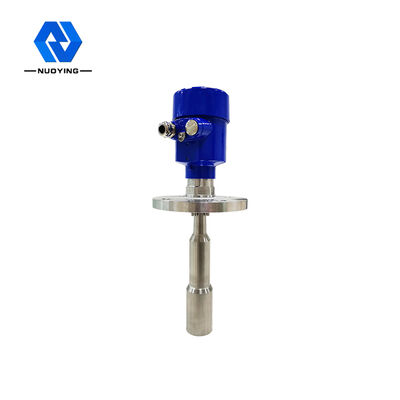

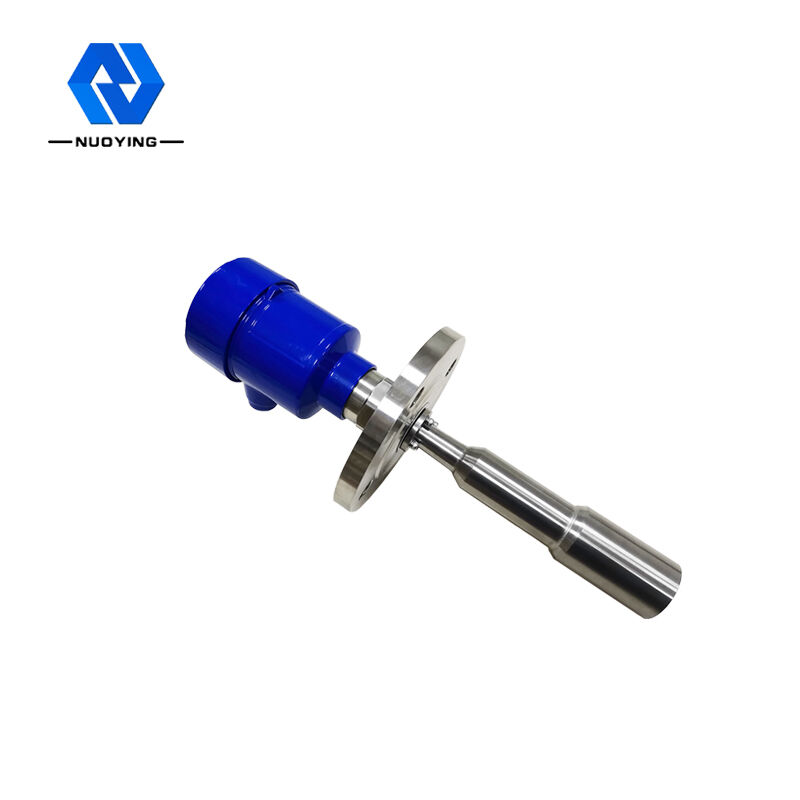

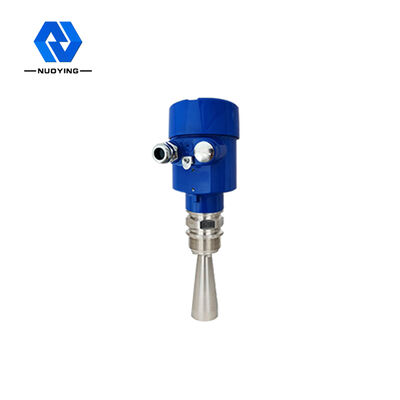

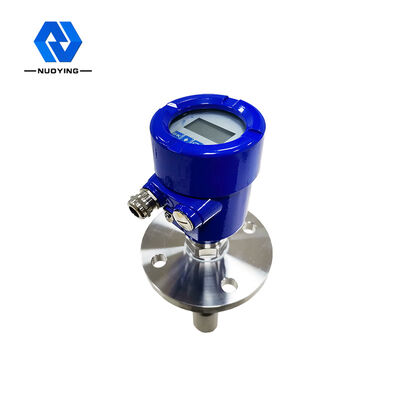

Radarowy nadajnik poziomu 26 GHz NYRD-806
Radarowy nadajnik poziomuWprowadzenie produktów
Radarowy miernik poziomu z serii NYR D80X to radarowy przyrząd do pomiaru poziomu o wysokiej częstotliwości 26 Hz z maksymalną odległością pomiaru 80 metrów.Antena jest dodatkowo zoptymalizowana, a nowy szybki mikroprocesor może przeprowadzać przetwarzanie analizy sygnału z większą szybkością, dzięki czemu przyrząd może być używany w niektórych złożonych warunkach pomiarowych, takich jak czajnik reakcyjny, stałe przechowywanie.
Radarowy nadajnik poziomuParametry techniczne
Model | NYRD-806 |
Wniosek | Temperatura, ciśnienie i lekko żrąca ciecz |
Zakres pomiaru | 30m |
Materiał anteny | 316L |
Precyzja | ±3mm |
Średnia temperatura | 40C-250℃ |
Ciśnienie procesowe | 0,1 〜4.OMPa |
Zasilacz | 24VDC (dwie linie, cztery linie) |
Proces łączenia | Wsparcie, kołnierz |
Stopień ochrony | IP67 |
Zakres częstotliwości | 26GHz |
Klasa przeciwwybuchowa | Exia II C T6 Ga/ Exd ia IIC T6 Gb |
Wyjście sygnału | 4... 20mA/HART (dwa / cztery) RS485/Modbus... |
numer aktora | Temperatura procesu |
NYRD | 1 -40 〜+100°C |
Model produktu | 2 -40 〜+130°C |
805 zasięg 10m | 3 -40 〜+250°C |
Zasięg 80630m | 4 -40 〜+400°C |
807 zasięg 20m | Y Specjalny typ niestandardowy |
808 zasięg70m | Ciśnienie procesowe |
809 zasięg35m | 1 -0,1 〜+0,3 MPa |
810 zasięg80m | 2 -0,1 〜+2,0 MPa |
-86 zasięg20m | 3 -0,1~+4,0 MPa |
-87 zasięg35m | Y Specjalny typ niestandardowy |
-Zasięg SL30m,80m | Opieczętowanie |
-Zasięg PB40m | Y Viton |
-Zasięg SD 40m | K Kalrez |
-Zasięg TJ40m | Y Specjalny typ niestandardowy |
Antena/rozmiar/materiał | Materiał powłoki/ochrona |
Antena do ciasta / uszczelniony róg / PTFE | Aluminium/IP67 |
B Antena trąbkowa / 46mm / 316L | D Aluminium (dwukomorowa) /IP67 S SS 304/IP68 |
C Antena trąbkowa / 76mm / 316L | Y Specjalny typ niestandardowy |
D Antena trąbkowa / 96mm / 316L | Klasa przeciwwybuchowa |
E Antena trąbkowa 121mm/316L | P Standard |
Antena uchylna F / 242mm 316L | L Exia IICT6 |
P Płaska antena / PTFE | G Exd[ia] IICT6 |
S Antena kroplowa / PTFE | Y Specjalny typ niestandardowy |
R Antena prętowa / zamknięty róg / PFA | Interfejs elektryczny |
Y Specjalny typ niestandardowy | M20X1.5 |
Kontrola procesu | N 1/2 (NPT) |
Połączenie gwintowe: G1%A | Y Specjalny typ niestandardowy |
B Połączenie kołnierzowe: DN50 | Wyświetlacz |
C Połączenie kołnierzowe: DN80 | Pasek |
D Połączenie kołnierzowe: DN100 | X Bez |
E Połączenie kołnierzowe: DN 150 | Zadzwonił (jednostka: cm) |
F Uniwersalne połączenie kołnierzowe | x |
G Montaż zaciskowy | |
H Instalacja stentu | |
Y Specjalny typ niestandardowy | |
Moc wyjściowa/zasilania | |
2 4~20mA/24VDC dwuprzewodowe | |
3 4~20mA/24VDC/Hart dwuprzewodowy | |
4 4〜20mA/220VAC/Hart czteroprzewodowy | |
5 RS485/Modbus |
Uwaga: dostosowane na żądanie
Radarowy nadajnik poziomuZasada działania
Antena radarowa emituje wąski impuls mikrofalowy i przekazuje go przez antenę.Gdy impuls dotknie powierzchni mierzonego medium, jest odbijany z powrotem i ponownie akceptowany przez system antenowy, przesyłając sygnał do części obwodu elektronicznego automatycznie przekształcany w sygnał położenia obiektu (ponieważ prędkość propagacji impulsu jest niezwykle szybka, czas potrzebny, aby fale elektromagnetyczne dotarły do celu i odbiły się z powrotem do odbiornika, jest prawie natychmiastowy.) Powierzchnia podstawy pomiarowej: dolna część gwintu lub osłona kołnierza
Uwaga: użyj pomiaru czasu obiektu radaru, aby upewnić się, że najwyższy poziom nie może wejść do obszaru niewidomego pomiaru (obszar D na rysunku)
Radarowy nadajnik poziomuCharakterystyka projektu
