26GHz NYRD-810 Radar wysokofrekwencyjny, czujnik poziomu stałego, czujnik sterowany, nadajnik poziomu kwasu

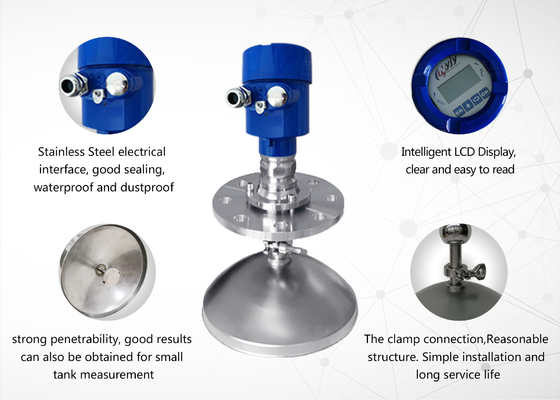

NYRD-810 Przegląd produktu
Opis produktów
Czujnik poziomu radaru z serii NYRD80X to instrument mierzący poziom radaru o wysokiej częstotliwości 26 GHz o maksymalnej odległości pomiaru 80 m. Antenna jest dodatkowo zoptymalizowana,i nowy szybki mikroprocesor może przeprowadzać analizę sygnału o wyższej prędkości i przetwarzanie, dzięki czemu przyrząd może być stosowany w kotle reakcyjnym, zbiorniku stałym i w niektórych złożonych warunkach pomiarowych.
Zasada działania miernika poziomu radaru 26GHz NYRD810
Antenna pozycji obiektu radarowego emituje wąski impuls mikrofalowy, który jest przesyłany w dół przez antenę.W przypadku, gdy fala dotyka powierzchni medium pomiarowego, odbija się ona i ponownie jest odbierana przez system antenowy.przesyłany do części obwodu elektronicznego i automatycznie przekształcany w sygnał na poziomie obiektu (ponieważ impulsy poruszają się tak szybko,czas potrzebny, aby fala elektromagnetyczna dotarła do celu i odbiła się z powrotem do odbiornika jest niemal natychmiastowy).
Powierzchnia pomiaru: powierzchnia spirałowa dna lub powierzchnia uszczelniająca kołnierza.
Przy użyciu wskaźnika poziomu radaru należy upewnić się, że najwyższy poziom materiału nie może wejść do ślepego obszaru pomiaru.
Parametry produktu

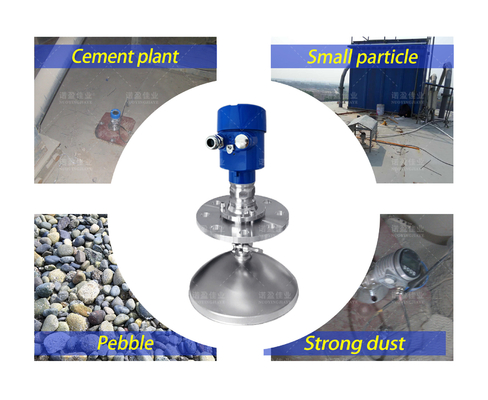

Typowe zastosowanie
Silny pył, duży materiał stały
Materiał antenowy
PTFE
Zakres pomiarowy
20m
Połączenie z procesem
Węzeł, kołnierz (nieobowiązkowy)
Temperatura procesu
-40~+130°C
Ciśnienie procesu
-0,1 ~ 0,3 MPa
Zasilanie
24VDC
Dokładność
< 0,1%F.S.
Poziom ochrony
IP67
Wymiary struktury powłoki miernika poziomu radaru (jednostka: mm)

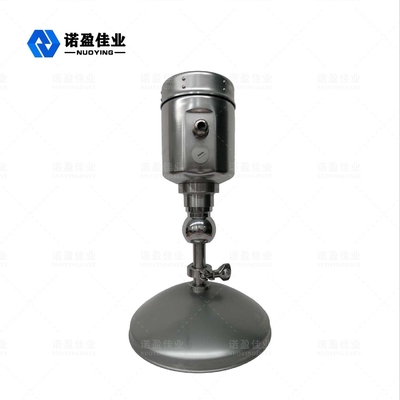

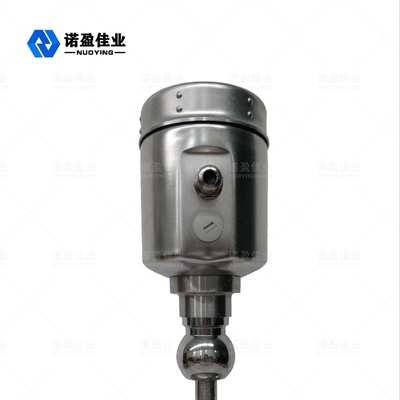

Istnieją dwa rodzaje mierników poziomu radaru: Jedną z nich jest odlewana powłoka aluminiowa, a drugą jest obudowa ze stali nierdzewnej. do wymogów klienta i stanu obiektu.
