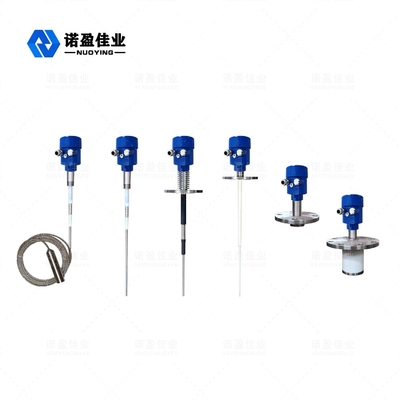

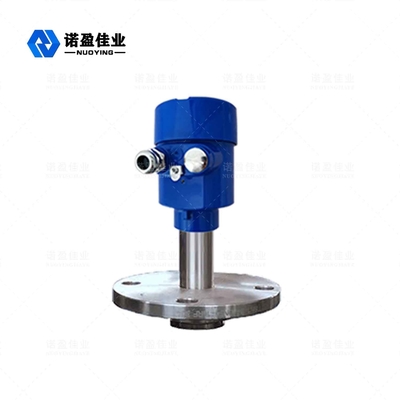

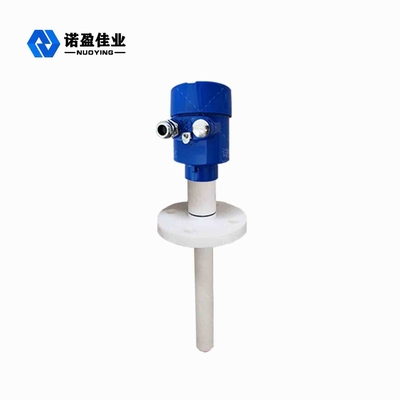

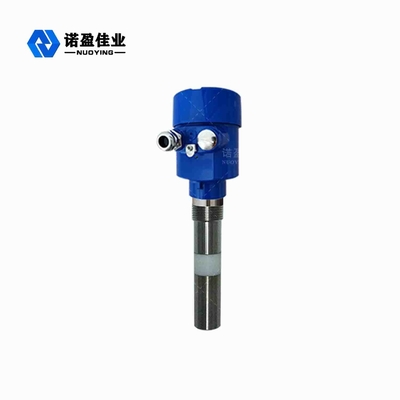

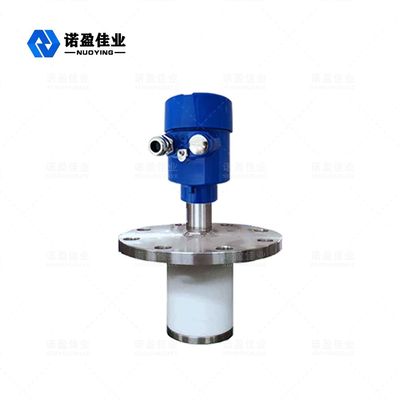

NYSP-L865 Zasada działania przełącznika poziomu dopuszczalności RF
Zasada działania przełączników poziomu przewodzenia częstotliwości radiowej opiera się na technologii pojemności częstotliwości radiowej (RF).
Na sondę stosuje się częstotliwość radiową, a wpływ otaczającego środowiska określa się poprzez ciągłą analizę.Ponieważ wszystkie materiały mają stałą dielektryczną i ich przewodność różni się od powietrza., całkowita impedancja odzwierciedlona przez niewielkie przesunięcie pojemności zmienia się, gdy sonda jest w kontakcie z materiałem.Ponieważ podłączony sonda i ściana naczynia stanowią dwie płyty biegunów kondensatora, izolacja sondy i otaczające ją powietrze stają się materiałami dielektrycznymi, a efekt pojemnościowy wzrasta, gdy powietrze (które ma stałą dielektryczną 1.0) jest zastąpiona dowolnym innym materiałem (stała dielektryczna > 1)W ten sposób impedancja aplikacji ulega zmianie, czyli zmiana wartości pojemności powoduje zmianę impedancji.Efekt ten jest mierzony przez obwód, a następnie porównywany z ramą odniesienia ustaloną przez ustawienie czułości (obwod).Prawidłowe ustawienie czułości przełącznika poziomu dopuszczalności RF wpływa na prawidłową zmianę wyjścia czujnika.Obwody Nul1-KoTeTM sondy pozwalają obwodowi pomiarowemu ignorować gromadzenie się materiału na
obwód Nul1-KoTeTM jest podniecony tym samym potencjałem częstotliwości radiowej, który jest stosowany do sondy czującej.Ponieważ prąd nie może przepływać z tym samym potencjałem, obwód Nul1-KoTeTM izoluje przepływ prądu, który normalnie przepływa z sondy napędzanej energią poprzez układany materiał do ściany zbiornika.W ten sposób materiał wokół sondy z napędem jest mierzona, a nie materiał ułożony.
Parametry produktu
Typowe zastosowanie
W celu rozwiązania problemu wpływu materiału masowego
