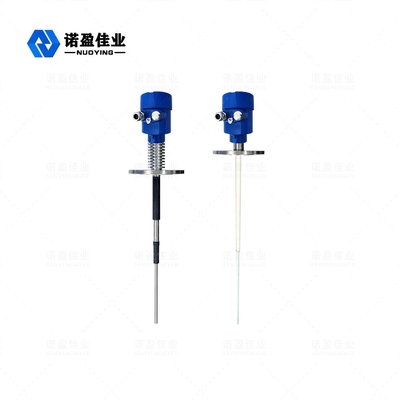

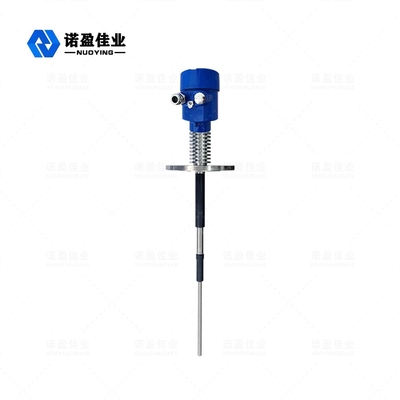

NYSP-L863 Zasada działania przełącznika poziomu dostępu RF
Zasada działania przełączników poziomu przewodzenia częstotliwości radiowej opiera się na technologii pojemności częstotliwości radiowej (RF).

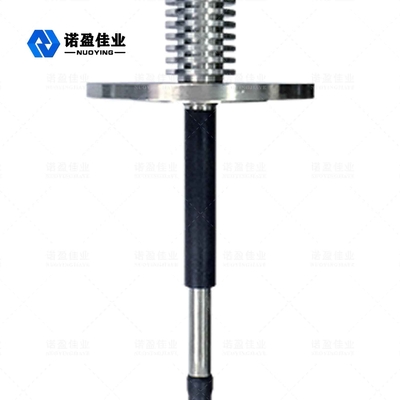

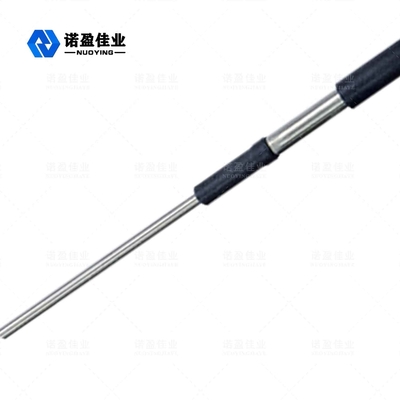

Na sondę stosuje się częstotliwość radiową, a wpływ otaczającego środowiska określa się poprzez ciągłą analizę.Ponieważ wszystkie materiały mają stałą dielektryczną i ich przewodność różni się od powietrza., całkowita impedancja odzwierciedlona przez niewielkie przesunięcie pojemności zmienia się, gdy sonda jest w kontakcie z materiałem.Ponieważ podłączony sonda i ściana naczynia stanowią dwie płyty biegunów kondensatora, izolacja sondy i otaczające ją powietrze stają się materiałami dielektrycznymi, a efekt pojemnościowy wzrasta, gdy powietrze (które ma stałą dielektryczną 1.0) jest zastąpiona dowolnym innym materiałem (stała dielektryczna > 1)W ten sposób impedancja aplikacji ulega zmianie, czyli zmiana wartości pojemności powoduje zmianę impedancji.Efekt ten jest mierzony przez obwód, a następnie porównywany z ramą odniesienia ustaloną przez ustawienie czułości (obwod)Prawidłowe ustawienie czułości przełącznika poziomu dopuszczalności RF wpływa na prawidłową zmianę wyjścia czujnika.Obwody Nul1-KoTe TM sondy pozwalają obwodowi pomiarowemu ignorować nagromadzenie materiału na sondzie, które w przeciwnym razie spowodowałoby awarię czułościObwód Nul1-KoTeTM jest podniecony tym samym potencjałem częstotliwości radiowej, co ten stosowany do sondy czujnikowej.obwód Nul1-KoTeTM izoluje przepływ prądu, który normalnie przepływa z sondy pod napędem poprzez układany materiał do ściany zbiornikaW ten sposób mierzy się materiał wokół sondy, a nie materiał ułożony.
