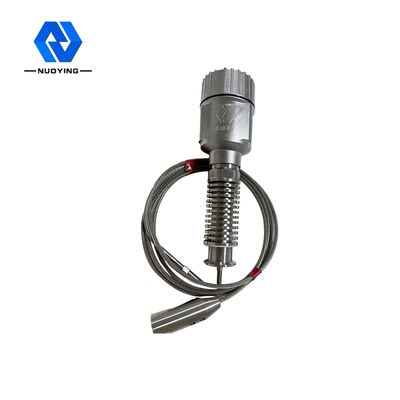

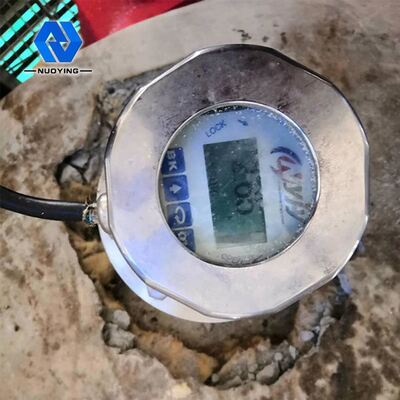

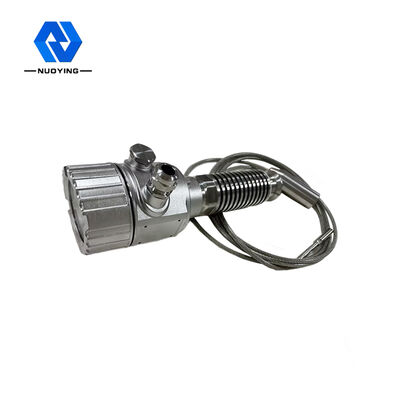

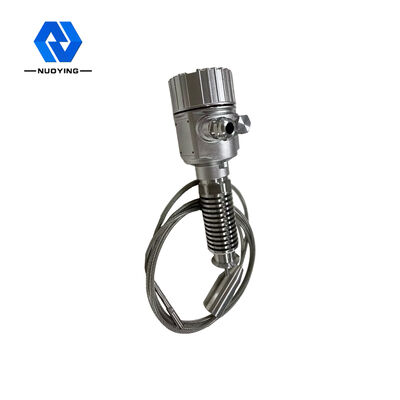

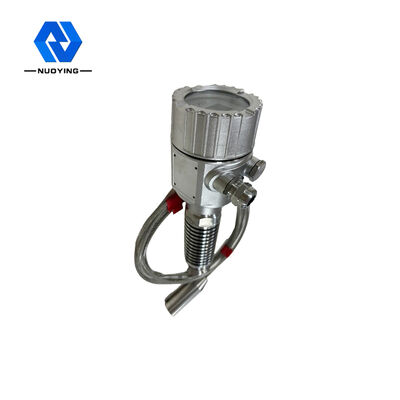

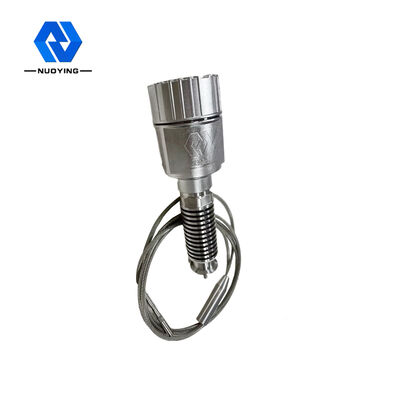

Przemysłowy radar z falą prowadzoną do pomiaru poziomu z wyjściem 4-20mA RS485, nadajnik poziomu radaru typu kablowego ze stali nierdzewnej

Przemysłowy radar z falą prowadzoną do pomiaru poziomu Zasada działania

Impuls mikrofalowy o wysokiej częstotliwości wysyłany przez radar z falą prowadzoną propaguje się wzdłuż elementu detekcyjnego (stalowy kabel lub pręt). Po napotkaniu mierzonego medium, nagła zmiana stałej dielektrycznej powoduje odbicie, a część energii impulsu jest odbijana z powrotem. Przedział czasowy między impulsem nadanym a impulsem odbitym jest proporcjonalny do odległości od mierzonego medium.

Wejście:
Radar z falą prowadzoną jest przyrządem pomiarowym opartym na zasadzie czasu podróży. Fala radarowa działa z prędkością światła, a czas pracy może być przeliczony na sygnał poziomu za pomocą elementów elektronicznych. Sonda wysyła impulsy o wysokiej częstotliwości, które propagują się wzdłuż sondy kablowej lub prętowej. Gdy impulsy napotkają powierzchnię materiału, są odbijane z powrotem i odbierane przez odbiornik w przyrządzie, a sygnał odległości jest przeliczany na sygnał poziomu.

Odbity sygnał impulsowy jest przesyłany do obwodu elektronicznego przyrządu wzdłuż sondy kablowej lub prętowej. Mikroprocesor przetwarza sygnał i rozpoznaje echo generowane przez impuls mikrofalowy na powierzchni materiału. Identyfikacja prawidłowego sygnału echa jest zakończona przez oprogramowanie impulsowe. Odległość D od powierzchni materiału jest proporcjonalna do czasu podróży T impulsu: D=C×T/2 (gdzie C to prędkość światła). Ponieważ odległość E pustego zbiornika jest znana, poziom wynosi: L=E-D

Wyjście:
Poprzez wprowadzenie wysokości pustego zbiornika E (= zero), wysokości pełnego zbiornika F (= pełny zakres) i niektórych parametrów aplikacji, parametry aplikacji automatycznie dostosują miernik do środowiska pomiarowego, odpowiadającego wyjściu 4-20mA.

Przemysłowy radar z falą prowadzoną do pomiaru poziomu Cechy konstrukcyjne

◎ Contaktowy pomiar z wysoką dokładnością dla dokładniejszych wyników

◎ Nie wpływa na niego środowisko zewnętrzne, takie jak temperatura medium, przywieranie itp.

◎ Nadaje się do różnych złożonych warunków pracy i zastosowań, takich jak wysoka temperatura, wysokie ciśnienie, media o niskiej stałej dielektrycznej itp.

◎ Może być instalowany w różnych metalowych i niemetalowych pojemnikach, bez szkody dla ludzkiego ciała i środowiska.
