Szczegóły Produktu:
|
Typowym zastosowaniem: | Solid Level Control dla wysokiej temperatury | Modele produktów: | NYSP-UK863 |
---|---|---|---|
Zasilacz: | 24VDC, 220VAC (do wyboru) | Materiał pręta sondy: | 304 + PTFE (do wyboru) |
Długość pręta sondy: | Długość można dostosować | Temperatura procesu: | >260 ℃ |
Opóźnienie: | 0 ~ 30 s regulowany | Ochrona przed utratą mocy: | Normalnie otwarty, normalnie zamknięty |
High Light: | Przełącznik poziomu dopuszczenia do wysokiej temperatury,czujnik poziomu dopuszczenia do ochrony przed utratą zasilania,solidny przetwornik poziomu dopuszczenia RF |

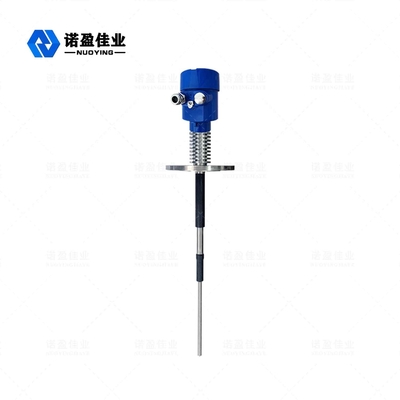

Przełącznik dostępu RF 24VDC antyadhezja
Zasada działaniazOchrona przed utratą mocy Przełącznik poziomu przenikania RF dla wysokiej temperatury
Zasada działania przełącznika poziomu admitancji na częstotliwości radiowej polega na pomiarze i kontroli poziomu poprzez wykrywanie zmiany reaktancji (reaktancji pojemnościowej i impedancji) między nim a korpusem zbiornika za pomocą sondy.Wewnętrzna jednostka elektroniczna składa się z reaktancji między biegunem pomiarowym sondy a pustym zbiornikiem, tworząc zrównoważony obwód mostkowy i generujący stabilny sygnał oscylacyjny.Gdy mierzone medium pokryje biegun pomiarowy sondy, zmiana reaktancji pomiędzy biegunem pomiarowym sondy a zbiornikiem spowoduje niezrównoważenie obwodu mostka i przestanie generować sygnały oscylacyjne.Obwód post-stopniowy wykrywa tę zmianę i wysyła sygnał alarmowy.Sygnał oscylacyjny jest podawany na elektrodę pomiarową sondy jako sygnał o częstotliwości radiowej, a także przesyłany jest do elektrody ochronnej sondy po przejściu przez wtórnik napięciowy 1:1.izolacja.Gdy na sondzie znajduje się materiał, nie ma różnicy potencjałów między elektrodą pomiarową a elektrodą ochronną, aby utworzyć izolację elektryczną, aby zapewnić, że zmiana sygnału elektrody ochronnej nie wpłynie na detekcję, tak aby zmiana reaktancji na elektroda pomiarowa sondy może być określona tylko przez elektrodę pomiarową sondy i zbiornik.Materiał jest określany tak, aby zawieszony na sondzie materiał nie wpływał na normalną detekcję.
Cecha konstrukcyjnazOchrona przed utratą mocy Przełącznik poziomu przenikania RF dla wysokiej temperatury
◎Ten produkt wykorzystuje inteligentne komponenty mikroprocesorowe i technologię pomiaru różnicy, które mogą mierzyć wodę, ścieki, błoto i inne ciecze, w szczególności mogą skutecznie i dokładnie mierzyć silne żrące media i mogą dynamicznie kompensować zmiany środowiskowe i wiszące materiały;
◎operacja jest bardzo prosta.Wystarczy wyregulować odpowiednie pokrętło czułości w zależności od medium i użyć filtra opóźniającego przepięcie;
◎ można elastycznie ustawiać tryby alarmu górnego i dolnego limitu, a użytkownik może samodzielnie ustawić i wybrać styki normalnie otwarte i normalnie zamknięte;
◎Wysokiej wydajności importowane jednobiegunowe przekaźniki dwukierunkowe są używane do przekaźników jednopunktowych i wielopunktowych.Obciążalność prądowa styku jednopunktowego może osiągnąć 8A, a przekaźnik wielopunktowy 3A.Może bezpośrednio sterować urządzeniami alarmowymi w zasięgu;
◎ Używana jest sonda PTFE.W pozycji wykrywania nie ma ruchomego urządzenia.Jest odporny na uderzenia, wysoką temperaturę i korozję.
parametry technicznezOchrona przed utratą mocy Przełącznik poziomu przenikania RF dla wysokiej temperatury
Typowym zastosowaniem | Alarm wysokiego i niskiego poziomu dla cieczy, kurzu, cząstek, ciał stałych i innych mediów |
model produktu | NYSP-UK861,NYSP-UK862,NYSP-UK863,NYSP-UK864,NYSP-UK865,NYSP-UK866 |
Forma pręta sondy | Typ kabla, typ słupa i typ płaski |
Materiał pręta sondy | 500 mm (długość można dostosować do warunków na miejscu) |
Zasilacz | 24VDC, 220VAC |
Wyjście sygnału | Dwubiegunowe wyjście przekaźnika dwukierunkowego (DPDT), 5A 24VDC lub 5A 220VAC |
Temperatura otoczenia | -40 ~ + 80 ℃ |
Temperatura procesu | -40~+130℃,-184~+260℃,>260℃ Wybierz ceramiczną sondę wysokotemperaturową |
Ciśnienie procesowe | -0,1 ~ 2,0 MPa |
Proces łączenia | gwint śrubowy, wsporniki, kołnierz (do wyboru) |
opóźnienie | 0-30 s regulowany |
Ochrona przed utratą mocy | Normalnie otwarty, normalnie zamknięty, przełączany w terenie |
wrażliwość | 0,5pf ~ 750pf |
Falszywy alarm | Górna lub dolna granica, regulowana na miejscu |
poziomy ochrony | IP67 |
Klasa przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
