Szczegóły Produktu:
|
Długość pręta sondy: | 500 mm (konfigurowalny zgodnie z wymaganiami) | Zasilacz: | 24VDC, 220VAC (opcjonalnie) |
---|---|---|---|
Materiał: | 304+PTFE,316+PTFE,316+ceramika | Proces łączenia: | Gwint, kołnierz (opcjonalnie) |
Ciśnienie procesowe: | < 2,0 MPa | Ciśnienie procesowe: | -0,1 ~ 2,0 MPa |
Opóźnienie: | 0〜30s regulowany | Klasa przeciwwybuchowa: | Exia IICT6 (opcjonalnie) |
High Light: | Wątkowy przełącznik poziomu przenikania RF,przełącznik poziomu przenikania RF IP67,przełącznik poziomu kołnierza typu RF |

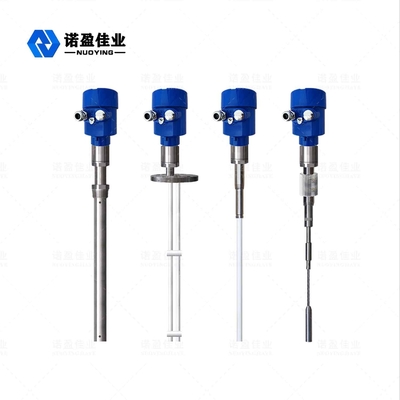

NYSP Kołnierz gwintowany Przełącznik poziomu RF Admitance IP67 Przełącznik poziomu typu RF
Przełącznik dostępu RF NYSP Operacyjny Zasada
Zasada działania przełącznika poziomu admitancji RF opiera się na technologii kondensatorów RF (RF).Do sondy poddawana jest częstotliwość radiowa w celu określenia wpływu otaczającego środowiska poprzez ciągłą analizę.Ponieważ wszystkie materiały mają stałą dielektryczną, a ich przewodność różni się od przewodnictwa powietrza, całkowita impedancja odzwierciedlona przez niewielkie odchylenie pojemności sondy zmienia się, gdy sonda styka się z materiałem.Ponieważ sonda elektryczna i ścianka pojemnika tworzą dwie płyty biegunowe kondensatora, izolator sondy i otaczające powietrze stają się materiałami dielektrycznymi, gdy powietrze (którego stała dielektryczna wynosi 1,0) zostaje zastąpione innym materiałem (dielektrykiem stała > 1), Efekt pojemnościowy Wzmocnienie.W ten sposób zmienia się impedancja pola aplikacji.Zmiana pojemności spowodowała zmianę impedancji.Efekt ten jest mierzony przez obwód i porównywany z wartością odniesienia ustawioną przez ustawienie czułości (obwód)
Prawidłowe ustawienie czułości przełącznika poziomu admitancji RF wpłynie na prawidłową zmianę wyjścia czujnika.Obwód sondy Null-KoTeTM może spowodować, że obwód pomiarowy zignoruje materiał nagromadzony na sondzie, w przeciwnym razie spowoduje to uszkodzenie czułości.Obwód Null-KoTeTM wykorzystuje tę samą częstotliwość bezprzewodową i potencjalne wzbudzenie, co sonda czujnika.Ponieważ prąd nie płynie na tym samym potencjale, obwód Null-KoTeTM oddziela prąd od prądu płynącego normalnie z sondy elektrycznej przez stos materiałów do ściany naczynia.Więc mierzysz materiał wokół sondy, a nie materiał, który jest nagromadzony.
Przełącznik dostępu RF NYSPParametr techniczny
Aplikacje | Alarm wysokiego i niskiego poziomu cieczy, kurzu, cząstek stałych i innych mediów |
Rodzaj materiału osłony | Typ kabla, typ pręta, typ płytki, typ wysokotemperaturowy, sonda ultrakrótka |
Materiał | 304+PTFE,316+PTFE,316+ceramika (opcjonalnie) |
Długość pręta sondy | 500 mm (konfigurowalny zgodnie z wymaganiami) |
Zasilacz | 24VDC, 220VAC (opcjonalnie) |
Temperatura procesu | -40〜+130°C-40~130℃,-184~260℃,<260℃ |
Ciśnienie procesowe | -0,1~ 2,0 MPa |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Opóźnienie | 0〜30s regulowany |
Ochrona przed utratą mocy | otwieranie, zamykanie, przełączanie pola |
Przekaźnik wyjściowy | wyjście dwubiegunowe, dwukierunkowe (DPDT), 5A, 24V DC lub 5A, 220VAC |
Stopień ochrony | IP67 |
Klasa przeciwwybuchowa | Exia IICT6 (opcjonalnie) |
※ Uwaga: Produkty można dostosować do specyficznych wymagań użytkowników!
