Szczegóły Produktu:
|
| średni: | żrący, czysty, suchy gaz | zasięg: | 300-3000 SLPM |
|---|---|---|---|
| Precyzja: | ± 1 (pełnej skali) | Czas odpowiedzi: | lepsze niż 3s |
| Czas podgrzewania: | ＜15min | Warunki kalibracji: | 0 ℃ i 101325 Pa |
| temperatura robocza: | 5 do 55 ℃ | Maksymalne ciśnienie robocze: | 3 MPaG |
| High Light: | 300 SLPM cyfrowy przepływomierz masowy gazu,przepływomierz masowy NY-M030 |
||

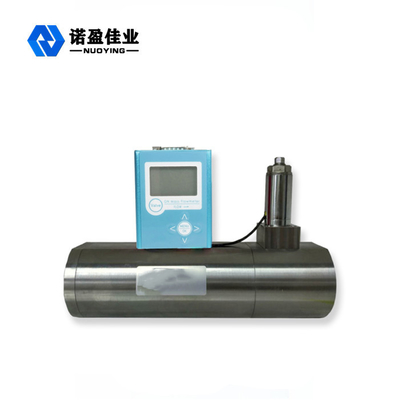

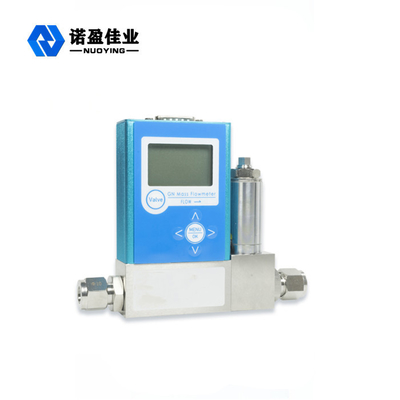

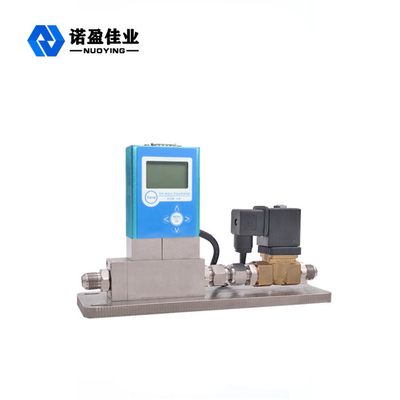

Cyfrowy regulator przepływu masowego serii NY-M030 ± 1 (pełna skala korozyjnego, czystego, suchego gazu)
Opis
Cyfrowy wyświetlacz serii NY-M030 masowy przepływ gazu o dużym przepływie
regulator składa się z czujnika przepływu masowego, elementu termicznego,
Zawór regulacyjny regulatora przepływu masowego i obwód wzmacniacza .To używa
przepływ płynu w celu przeniesienia ciepła w celu zmiany przewodnictwa cieplnego
efekt rozkładu pomiaru rozkładu temperatury kapilarnej .
Zasada polega na użyciu zasady różnicy temperatur
kalorymetria przed i po kapilarnym transferze ciepła do pomiaru
przepływ masowy gazu, wzmocnić sygnał przepływu mierzony przez
czujnik, a następnie porównaj go z ustawionym napięciem i użyj
uzyskana różnica do jazdy.Kontroluj zawór regulacyjny, a
kontrola przepływu przez kanał w pętli zamkniętej, aby to zrobić
równy ustawionemu przepływowi .
Cechy
● Wykorzystując zasadę termiczną, na przepływ masowy gazu nie mają wpływu zmiany temperatury i ciśnienia otoczenia.
● Zasada bocznika rurowego, łatwa zmiana zakresu i łatwa instalacja.
● Dobry pakiet czujników zmniejsza wrażliwość na zmiany temperatury zewnętrznej.
● Zakres pomiaru i kontroli jest duży, maksymalna pełna skala może osiągnąć 3000 ln/min
● Krótki czas nagrzewania, mały dryft zera, wysoka dokładność pomiaru i regulacji, odpowiedni do pomiaru i kontroli mikroprzepływu.
● Może komunikować się z instrumentem za pośrednictwem dodatkowego instrumentu lub PLC, a operacja jest prosta.
● Wysoka precyzja: lepsza niż 1%
● Szeroki mierzalny zakres: 2 ~ 100%
● Szybki czas odpowiedzi, lepszy niż 3s
● Może być używany do różnych gazów
● Może zapewnić edycję kalibracji gazu mieszanego
Zastosowanie przemysłowe
● Uniwersytety/Instytuty Badawcze ● Produkcja samochodów
● Monitoring środowiska ● Fotowoltaika
● Przemysł próżniowy i powłoki ● Ogniwa paliwowe
● Piece przemysłowe ● Kalibracja metrologiczna
● Półprzewodniki
● Pomiar gazu procesowego
Aktualizacja dokładności
Zakres: 300 - 3000 SLPM
Wśród nich: zakres 300-3000 SLPM, ulepszone są następujące wskaźniki:
Zwykła dokładność przepływu masowego: ± 1% pełnej skali (wartość maksymalna)
Dokładność przepływu masowego: ± 1% pełnej skali (wartość maksymalna)
Powtarzalność: ±(0,1% odczytu + 0,02% pełnej skali)
Zerowy dryft przepływu masowego: ± 0,2% pełnej skali
Dryft zakresu przepływu masowego: ± 0,3% pełnej skali
Wydajność
Średnie wymagania: żrący, czysty, suchy gaz
Rodzaj medium: ponad 80 rodzajów gazów, proszę odnieść się do tyłu
Zakres od: 300 - 3000 SLPM (proszę zapytać o szczegóły)
Zakres pomiaru i regulacji 2~100%
Tryb wyświetlania: Wyświetl przepływ masowy
Dokładność: ± 1% pełnej skali
Powtarzalność: ± 0,2% pełnej skali
Dryft zerowy i dryf na pełną skalę 0,05% pełnej skali / ℃ / Atm
Czas odpowiedzi: lepszy niż 3s
Czas podgrzewania: <15min
Warunki kalibracji: 0 ℃ i 101325 Pa (inne standardowe warunki opcjonalne)
Temperatura pracy: od 5 do 55 °C (opcjonalna opcja wysokotemperaturowa do -20 do 80 °C)
Wilgotność robocza: 0 ~ 95%, bez kondensacji
Maksymalne ciśnienie robocze: 3 MPaG
Minimalne ciśnienie robocze: Jeśli nie jest wymagana specjalna kalibracja próżniowa, zaleca się stosowanie ciśnienia bezwzględnego powyżej 400 KPaA;zaleca się specjalną kalibrację innych podciśnieniów Pełnowymiarowy spadek ciśnienia: patrz szczegółowa tabela spadków ciśnienia na odwrocie Cyfrowy sygnał wejściowy/wyjściowy: protokół RS485RS232MODBUS Analogowy sygnał wejściowy/wyjściowy: 0-5 VDC, 4-20 mA sygnał analogowy
Dokładność: dodaj ±0.1% błędu pełnej skali do błędu podstawowego
Napięcie zasilania: 12 - 30 VDC (15 - 30 VDC dla wyjścia 4-20 mA)
Prąd zasilania: 250 mA, 1 A, 2 A (szczegółowe informacje)
Interfejs elektryczny: DB9
Szybkość przecieku (przeciek zewnętrzny): Szybkość przecieku może wynosić nawet 1 x 10-9 atm cc/s He
Materiał: Stal nierdzewna SS316 Przyłącze procesowe: Standardowy gwint wewnętrzny G1/2
Metoda instalacji: brak wymogu lokalizacji
Klasa ochrony: IP40
Rozmiar/strata ciśnienia
| Pełnoskalowy kontroler przepływu masowego | Strata ciśnienia na pełną skalę (psid) spalin do atmosfery | Wymiar fizyczny | Interfejs połączenia 2 |
| 2 sccm - 50 sccm | 1,0 | 118 MM H × 79 MM W × 29 MM D |
G1/4 Gwint (F) Opcjonalnie: 3mm 6mm 8mm 10mm 1/8” 1/4” 3/8” ½ ” Standardowe etui na karty Swagelok |
| 100 sccm - 500 sccm | 1,0 | 118 MM H × 79 MM W × 29 MM D | |
| 1 slpm | 1,5 | 118 MM H × 79 MM W × 29 MM D | |
| 2 slpm | 3,0 | 118 MM H × 79 MM W × 29 MM D | |
| 5 slpm | 2,0 | 118 MM H × 79 MM W × 29 MM D | |
| 10 slpm | 5,5 | 118 MM H × 79 MM W × 29 MM D | |
| 30 slpm | 20,0 | 118 MM H × 79 MM W × 29 MM D | |
| 50 slpm | 2,0 | 130 mm wys. × 115 mm szer. × 35 mm głęb. |
Gwint 3/8''G(F) Opcjonalnie: 3/8” 1/2” 3/4” 1” Swagelok Standardowe etui na karty |
| 100 slpm | 3.2 | 130 mm wys. × 115 mm szer. × 35 mm głęb. | |
| 250 slpm | 2,4 | 130 mm wys. × 115 mm szer. × 35 mm głęb. | |
| 300 slpm | 6,5 | 130 mm wys. × 115 mm szer. × 35 mm głęb. | |
| 1000 slpm | 14,0 |
Gwint 1/2''G(F) Opcjonalnie: 3/8” 1/2” 3/4” 1” Swagelok Standardowe etui na karty |
|
| 1500 slpm | 17,0 | ||
| 2000 slpm | 28,6 | ||
| 3000 slpm | 28,6 | ||
|
1, kolejny kontroler przepływu masowego serii o niskiej utracie ciśnienia. 2, kompatybilny z Beswick, Swagelok, Parker, uszczelnieniem powierzchniowym, szybkozłączkami i adapterami tulejek, a także kompatybilny z VCR, złączami SAE zgodnie z wymaganiami użytkownika. 3, uszczelnienie powierzchni Buna-N do gwintu wewnętrznego 1/8 ''NPT. |
|||
