Szczegóły Produktu:
|
| Typowym zastosowaniem: | ciało stałe, ciecz, kurz; | Model produktu: | NYRD806 |
|---|---|---|---|
| Typ anteny: | Stal nierdzewna | Materiał anteny: | 304 316 |
| Skala: | 30m | Temperatura procesu: | -40°C~+250°C |
| Ciśnienie procesowe: | -0,1 ~ 4,0 MPa | Dokładność pomiaru: | 0,05% ~ 0,1% FS |
| High Light: | Przemysłowy radarowy miernik poziomu 26 ghz,wysokociśnieniowy radarowy czujnik poziomu,radarowy nadajnik poziomu SS304 |
||

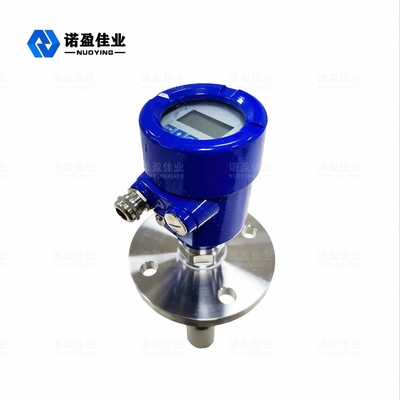

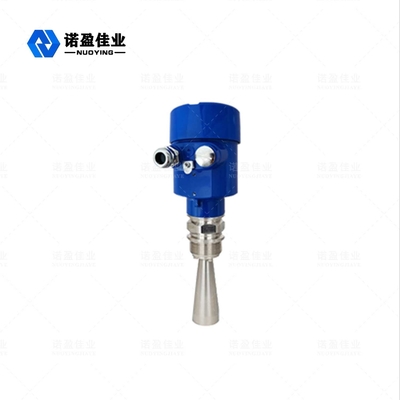

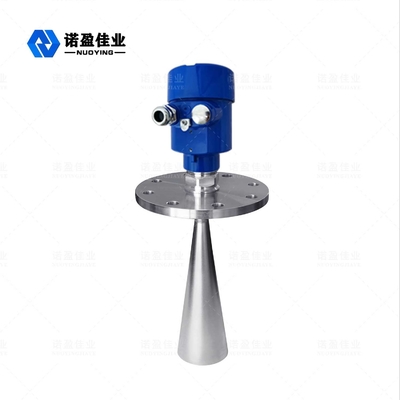

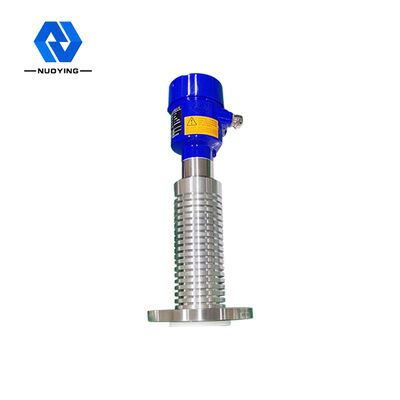

Kompaktowa konstrukcja Radar 26 GHzMiernik poziomu wytrzymujący wysokie ciśnienie
Silna penetracja, szeroka adaptacyjność w zastosowaniach przemysłowych Zasada działania radarowego miernika poziomu 26 GHz
Radarowy miernik poziomu Czujniki z serii NYRD80X to przyrządy do pomiaru poziomu o wysokiej częstotliwości 26 GHz, o maksymalnym zakresie pomiarowym 80 metrów.Jego antena przesyła wąskie impulsy mikrofalowe, które są przesyłane w dół przez antenę.Gdy fala pulsacyjna dotrze do powierzchni mierzonego medium, zostaje odbita z powrotem i ponownie odebrana przez system antenowy.Sygnał jest przesyłany do części układu elektronicznego i automatycznie przekształcany na sygnał poziomu (ponieważ prędkość propagacji impulsu jest niezwykle duża, czas potrzebny na dotarcie fali elektromagnetycznej do celu i powrót do odbiornika po odbiciu jest prawie natychmiastowy).
Radar 26GHzMiernik poziomuCecha konstrukcyjna
◎ Mały rozmiar anteny, łatwy do zainstalowania;Bezkontaktowy radar, brak zużycia, brak zanieczyszczeń.
◎ Krótsza długość fali, lepsze odbicie dla pochyłej powierzchni stałej.
◎ Mały kąt wiązki i skoncentrowana energia, która wzmacnia sygnał echa i pomaga uniknąć zakłóceń.
◎ Mniejszy ślepy obszar pomiaru prowadzi do lepszej wydajności pomiaru w małych zbiornikach.
◎ Wysoka częstotliwość, jest najlepszym wyborem do pomiaru stałego i niskiej stałej dielektrycznej medium.
Radar 26GHzMiernik poziomu Parametr produktu
| Typowym zastosowaniem |
stałe, płynne, kurzowe |
| Model produktu | NYRD806 |
| Typ antenyR | Stal nierdzewna |
| Materiał anteny | 304 316 |
| Skala | 30m |
| Dokładność pomiaru | 0,05% ~ 0,1% F. S |
| Temperatura procesu | - 40~+250 ℃ ( |
| Ciśnienie procesu | - 0,1 ~ 4,0 MPa |
| Proces łączenia | gwint, wspornik, kołnierz |
| Interfejs elektryczny | M20 x 1,5,1/2" NPT |
| Zasilanie | 24VDC, 220VAC |
| Wyjście sygnału | 4-20 mA /HART/RS485/Modbus... |
| Stopień ochrony | IP67, IP68 (opcjonalnie) |
| Klasa przeciwwybuchowa | Exia II CT6 Ga, Exd II CT6 Gb (szczegóły w certyfikacie) |
