Szczegóły Produktu:
|
| Typowym zastosowaniem: | Złożona aplikacja procesowa (silna korozja) | Model produktu: | NYRD805 |
|---|---|---|---|
| Typ anteny: | typ pręta (PFTE) | Materiał anteny: | 304, PTFE |
| Skala: | 10m, 20m (dostosowane) | Temperatura procesu: | -40 ° C ~ + 130 ° C (powyżej 130 ° C dostosowane) |
| Ciśnienie procesowe: | -0,1 ~ 0,3Mpa (dostosowane) | Dokładność pomiaru: | 0,05% ~ 0,1% FS |
| High Light: | Bezdotykowy radarowy przetwornik poziomu,radarowy czujnik poziomu cieczy typu prętowego,przemysłowy radarowy miernik poziomu 26 ghz |
||

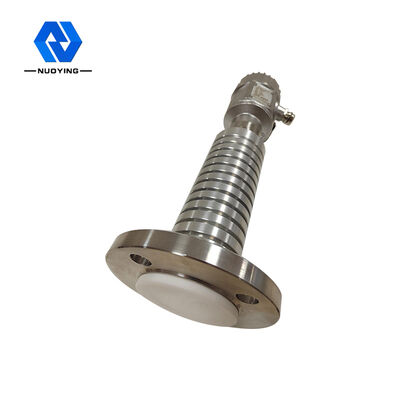

Kompaktowa konstrukcja Łatwy w instalacji radar 26 GHzMiernik poziomuBezkontaktowy bez zanieczyszczeńPrzemysłial Aplikacje
Radar antykorozyjny 26 GHzMiernik poziomuNie dotyczy piany Szeroko adaptowalnośćZasada działania
Radarowy miernik poziomu Czujniki z serii NYRD80X to przyrządy do pomiaru poziomu o wysokiej częstotliwości 26 GHz, o maksymalnym zakresie pomiarowym 80 metrów.Antena jest dodatkowo zoptymalizowana, a nowy szybki mikroprocesor może wykonywać analizę i przetwarzanie sygnału z większą szybkością, dzięki czemu przyrząd może być używany w niektórych złożonych warunkach pomiarowych, takich jak reaktor i silos.
Jego antena przesyła wąskie impulsy mikrofalowe, które są przesyłane w dół przez antenę.Gdy fala pulsacyjna dotrze do powierzchni mierzonego medium, zostaje odbita z powrotem i ponownie odebrana przez system antenowy.Sygnał jest przesyłany do części układu elektronicznego i automatycznie przekształcany na sygnał poziomu (ponieważ prędkość propagacji impulsu jest niezwykle duża, czas potrzebny na dotarcie fali elektromagnetycznej do celu i powrót do odbiornika po odbiciu jest prawie natychmiastowy).
Radar 26GHzMiernik poziomuCecha konstrukcyjna
◎ Mały rozmiar anteny, łatwy do zainstalowania;Bezkontaktowy radar, brak zużycia, brak zanieczyszczeń.
◎ Prawie wolny od korozji i piany;Nie ma na nią wpływu zmiana gęstości medium, temperatury i ciśnienia.Również silny kurz
środowisko ma niewielki wpływ na działanie miernika poziomu wysokiej częstotliwości.
◎ Krótsza długość fali, lepsze odbicie dla pochyłej powierzchni stałej.
◎ Mały kąt wiązki i skoncentrowana energia, która wzmacnia sygnał echa i pomaga uniknąć zakłóceń.
◎ Mniejszy ślepy obszar pomiaru prowadzi do lepszej wydajności pomiaru w małych zbiornikach.
◎ Wysoki stosunek sygnału do szumu, nawet w przypadku wahań, może działać lepiej..
◎ Wysoka częstotliwość, jest najlepszym wyborem do pomiaru stałego i niskiej stałej dielektrycznej medium.
Radar 26GHzMiernik poziomu Parametr produktu
| Typowym zastosowaniem | Złożona aplikacja procesowa (silna korozja) |
| Model produktu | NYRD805 |
| Typ anteny | typ pręta, |
| Materiał anteny | 304, 316, PP, PFA |
| Skala | 10m, 20m, 30m, 35m, 40m, 80m |
| Dokładność pomiaru | 0,05% ~ 0,1% F. S |
| Temperatura procesu | 40~+130 ℃, - 40~+150 ℃, - 40~+26 ℃, 40~+℃ |
| Ciśnienie procesu | 0,1 ~ 0,3 MPa, - 0,1 ~ 2,0 MPa, - 0,1 ~ 4,0 MPa |
| Proces łączenia | gwint, wspornik, kołnierz, zacisk sanitarny (opcjonalnie) |
| Interfejs elektryczny | M20 x 1,5,1/2" NPT |
| Zasilanie | 24VDC (dwa przewody, cztery przewody), 220VAC |
| Wyjście sygnału | 4-20 mA /HART/RS485/Modbus... |
| Stopień ochrony | IP67, IP68 (opcjonalnie) |
| Klasa przeciwwybuchowa | Exia II CT6 Ga, Exd II CT6 Gb (szczegóły w certyfikacie) |
