Szczegóły Produktu:
|
Numer modelu: | NYLU-JB | Zasilacz: | 12~24VDC |
---|---|---|---|
Klasa dokładności: | 1,0,1,5 | Ciśnienie nominalne: | 1,6Mpa |
Spadek ciśnienia: | Współczynnik oporu cd≤2,4 | Klasa przeciwwybuchowa: | szczegóły w certyfikacie |
Średnia temperatura: | -40 ~ 350 ° C | Sygnał wyjściowy: | Standardowy sygnał prądowy 4~20mA |
High Light: | Cyfrowe przepływomierze cieczy 20mA,przepływomierze cieczy Vortex,przepływomierz turbinowy 1 |
Niskie koszty Vortex Digital 4-20mA wyjściowe przepływomierze cieczy
Opis
Ten przepływomierz wyjściowy 4-20mA wykorzystuje zaawansowaną technologię różnicową, z izolacją, ekranowaniem, filtrowaniem i innymi środkami w celu pokonania podobnych produktów, słabą odpornością na wstrząsy, małymi zaburzeniami danych sygnału i innymi problemami oraz wykorzystaniem unikalnej technologii pakowania czujników i ochrony środki zapewniające niezawodność produktu .

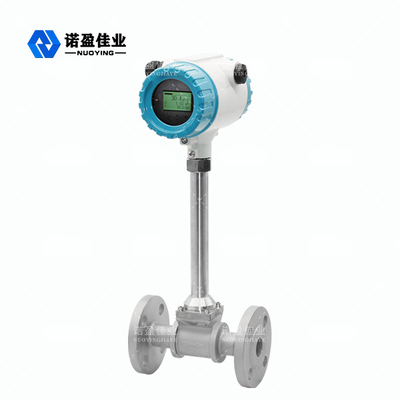

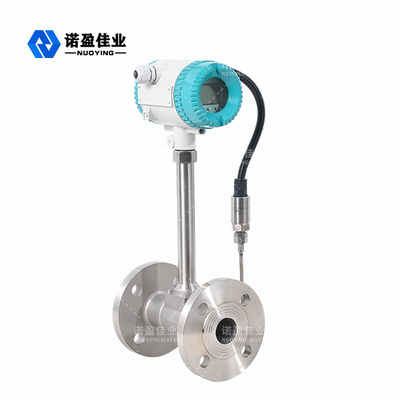

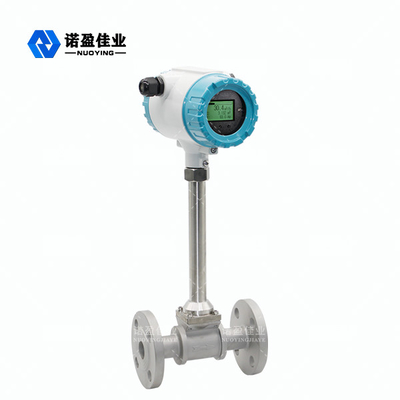

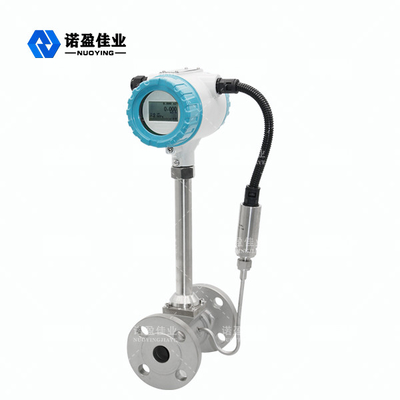

Szczegółowe obrazy
Specyfikacja
Niskie koszty Vortex Digital 4-20mA wyjściowe przepływomierze cieczy | |||
Przepustka nominalna (mm) | 15, 20, 25, 40, 50, 65, 80, 125, 150, 200, 250, 300 | ||
Materiał instrumentu | 1Cr18Ni9Ti | ||
Ciśnienie nominalne (Mpa) | PN1,6Mpa;PN2,5Mpa;PN4.0Mpa | ||
Zmierzona średnia temperatura | -40 ℃ ~ + 250 ℃;-40 ℃ ~ + 350 ℃ | ||
Warunki środowiska | Temperatura | Wilgotność | Ciśnienie atmosferyczne |
-10 ℃ ~ + 55 ℃ | 5% do 90% | 86 ~ 106Kpa | |
Precyzja | Ciecz: ±0,5 dla wskazania;Gaz lub para: ± 1,0, ± 1,5 | ||
Współczynnik zasięgu | 1:10;1:15 | ||
Sygnał wyjściowy | 4-20mA lub impuls opcjonalnie | ||
Zasilacz | Czujniki | Nadajniki | Typ wyświetlania na żywo |
12V DC/24V DC | 24V DC | Instrument jest dostarczany z baterią litową 3,2 V | |
Metoda instalacji | Zacisk kołnierzowy lub zintegrowane połączenie kołnierzowe | ||
Klasa przeciwwybuchowa | ExdllBT6 | ||
Stopień ochrony | IP65 |
Niskie koszty Vortex Digital 4-20mA wyjściowe przepływomierze cieczy | ||
Zakres przepływu | ||
Kaliber (mm) | Zakres cieczy (M3/H) | Zakres gazu (M3/H) |
DN15 | 1,2-6,2 | 5-25 |
DN20 | 1,5-10 | 8-50 |
DN25 | 1,6-16 | 10-70 |
DN32 | 1,9-19 | 15-150 |
DN40 | 2,5-26 | 22-220 |
DN50 | 3,5-38 | 36-320 |
DN65 | 6,2-65 | 50-480 |
DN80 | 10-100 | 70-640 |
DN100 | 15-150 | 130-1100 |
DN125 | 25-250 | 200-1700 |
DN150 | 36-380 | 280-2240 |
DN200 | 62-650 | 580-4960 |
DN250 | 140-1400 | 970-8000 |
DN300 | 200-2000 | 1380-11000 |
Cechy
· Brak ruchomych części, długotrwała stabilność, prosta konstrukcja oraz łatwa instalacja i konserwacja
· Korzystanie z obwodu szumów i głowicy czujnika antywibracyjnego, z pewną odpornością na wibracje środowiskowe
· Wykorzystując technologię mikrokomputera jednoukładowego o bardzo niskim poborze mocy, jeden komputer baterii litowej 3.2V10AH o żywotności ponad 5 lat
· Współczynnik instrumentu korekcji nieliniowej przez oprogramowanie, poprawia dokładność pomiaru
· Mała strata ciśnienia, szeroki zakres pomiarowy
· Wykorzystanie pamięci EEPROM do skumulowanego przepływu ochrony przed wyłączeniem, ochrona przez ponad 10 lat
Aplikacje
Przepływomierz wyjściowy 4-20mA jest przepływomierzem wolumetrycznym, który może mierzyć przepływ objętościowy gazu, pary lub cieczy, przepływ objętościowy lub przepływ masowy. Może być używany jako przetwornik przepływu w zautomatyzowanym systemie sterowania.
Produkty powiązane
FAQ
P: Jak długo mi odpowiesz?
Odp.: skontaktujemy się z Tobą tak szybko, jak to możliwe, ale w ciągu 12 godzin
P: Czy mogę otrzymać próbki?
Odp .: Tak, zamówienie próbki jest dostępne do kontroli jakości i testu rynkowego.Ale musisz zapłacić ekspresowy koszt.
P: Jak szybko możesz zorganizować swoją produkcję?
Odp .: Po otrzymaniu potwierdzenia produktu i otrzymaniu przedpłaty produkcja rozpocznie się natychmiast.
P: Jaki jest czas dostawy?
Odp.: zwykle zajmuje to około 3-5 dni roboczych w przypadku małego zamówienia i 10-15 dni w przypadku dużego zamówienia.
P: Jak kontrolujesz swoją jakość?
Odp .: Trzy etapy kontroli (oryginalnej, produkcyjnej i gotowej) + dobra usługa gwarancyjna (1 rok na zmianę nowego bez żadnych czynników uszkodzenia ludzkiego).
P: Jakie masz certyfikaty?
Odp .: ISO9000, CE, certyfikacja przeciwwybuchowa, zgodność z RoHs.A przed dostawą towarów można również oferować certyfikaty kontroli jakości i bezpieczeństwa wydawane przez firmy trzecie.
P: Czy mogę odwiedzić twoją fabrykę?
Odp.: bardzo mile widziane!Leć do portu lotniczego Xian Yang.To była dla nas wielka przyjemność.
P: Jakie są twoje warunki gwarancji?
Odp .: Oferujemy 12 miesięcy gwarancji.
P: czy możesz świadczyć usługi OEM i niestandardowe?
Odp .: Tak, OEM i ODM są dostępne, mamy profesjonalny dział badawczo-rozwojowy, który może zapewnić Ci profesjonalne rozwiązania.
Opis przepływomierza turbinowego
Przepływomierz wirowy NYLU-JB jest badany i produkowany zgodnie z zasadą przepływu wirowego Karmana i służy głównie do pomiaru przepływu średnich płynów w rurociągach przemysłowych, takich jak gaz, ciecz, para i inne media.Charakteryzuje się małym spadkiem ciśnienia, dużym zakresem pomiarowym, wysoką precyzją i prawie nie ma na nią wpływu parametry takie jak gęstość płynu, ciśnienie, temperatura, lepkość itp. podczas pomiaru przepływu objętościowego w warunkach pracy.Brak ruchomych części mechanicznych, wysoka niezawodność i niskie koszty utrzymania.Parametry instrumentu mogą być stabilne przez długi czas.Przepływomierz wirowy przyjmuje piezoelektryczny czujnik naprężeń, który ma wysoką niezawodność i może pracować w zakresie temperatur roboczych -20 ℃ ~ + 250 ℃.Istnieją analogowe sygnały standardowe i cyfrowe wyjście sygnału impulsowego, które można łatwo wykorzystać z systemami cyfrowymi, takimi jak komputery.Jest to stosunkowo zaawansowany i idealny przyrząd pomiarowy.
◎Dokładność pomiaru jest wysoka, niezawodność jest wysoka i nie jest wymagane debugowanie na miejscu.
◎Może przesyłać sygnały drogowe na duże odległości i może współpracować z komputerami w celu uzyskania scentralizowanego zarządzania.
◎Płyta wzmacniająca przyjmuje unikalną konstrukcję, która może być używana zarówno do gazu, jak i cieczy.
◎Istnieją standardowe sygnały analogowe i cyfrowe wyjścia sygnału impulsowego, które są łatwe w użyciu z systemami cyfrowymi, takimi jak komputery.
◎Przyrządy przeciwwybuchowe mogą być używane w odpowiednich miejscach przeciwwybuchowych.
◎ Indywidualny projekt i produkcja zgodnie z wymaganiami klienta.
Parametr techniczny przepływomierza turbiny
Zasilacz | 12~24VDC |
Ciśnienie nominalne | 1,6 MPa, 2,5 MPa, 4,0 MPa i więcej |
Klasa dokładności | 1,0,1,5 |
Średnia temperatura | -40 ~ 350 ° C |
Spadek ciśnienia | Współczynnik oporu cd≤2,4 |
Sygnał wyjściowy | Niski poziom impulsu napięcia≤IV wysoki poziom≥6V.Standardowy sygnał prądowy 4~20mA |
Klasa przeciwwybuchowa | ExiaIICT6Ga (szczegóły w certyfikacie) |
