Szczegóły Produktu:
|
Typowym zastosowaniem: | Pomiar poziomu cieczy itp. | Model produktu: | NYCFQ-UL、NYCFQ-UK |
---|---|---|---|
Materiał pływający: | F4, PP, 304, PTFE (opcjonalnie) | Długość pręta: | 200 ~ 6000 mm (można dostosować) |
Temperatura otoczenia: | -40 ~ + 80 ℃ | Temperatura procesu: | -40~+130C |
Ciśnienie procesowe: | -0,1 ~ 2,0 MPa | Proces łączenia: | Gwint, kołnierz (opcjonalnie) |
High Light: | Radarowy miernik poziomu wody w zbiorniku 200mm,radarowy czujnik poziomu cieczy w silosie,radarowy miernik poziomu wody w zbiorniku |

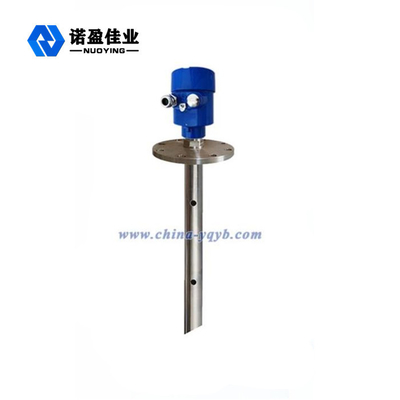

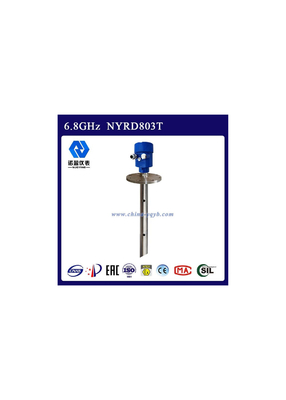

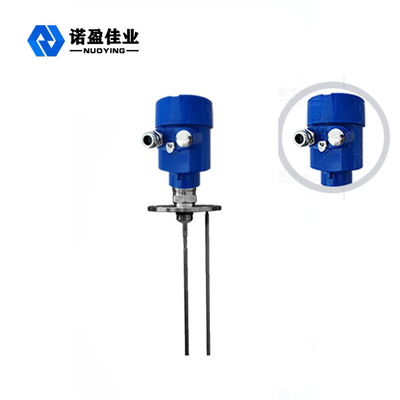

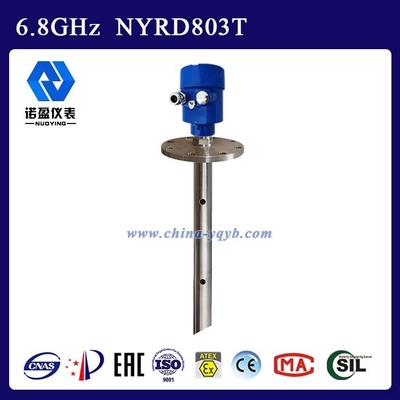

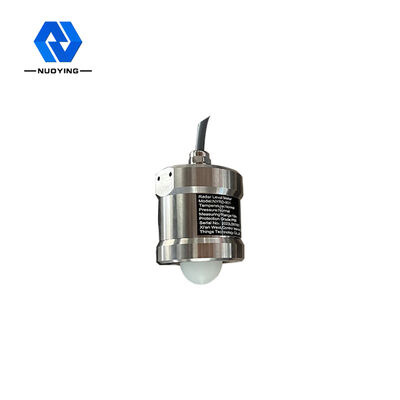

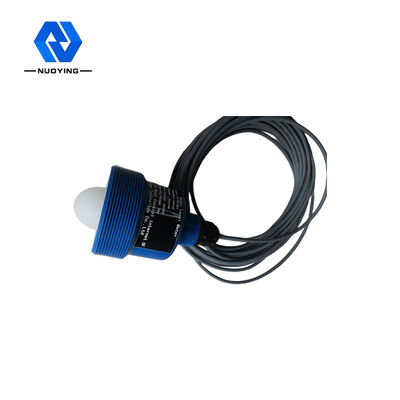

precyzyjny miernik poziomu cieczy w silosie radarowym
Antena radarowego lokalizatora obiektów wysyła bardzo wąski impuls mikrofalowy, który przemieszcza się w przestrzeni z prędkością światła.Kiedy napotyka powierzchnię mierzonego medium, część jego energii jest odbijana z powrotem i odbierana przez tę samą antenę. Odstęp czasu między impulsem nadawczym a impulsem odbiorczym jest proporcjonalny do odległości między anteną a mierzoną powierzchnią medium.
Zasada działania
Ze względu na dużą prędkość propagacji fali elektromagnetycznej odstęp czasu między impulsem nadawczym a impulsem odbiorczym jest mały (wielkość nanosekund). Odstęp czasu między impulsem nadawczym a impulsem odbiorczym można dokładnie zidentyfikować za pomocą specjalnej technologii rozwiązania korelacji w Miernik poziomu obiektów radarowych serii 26G, aby dodatkowo obliczyć odległość między anteną a powierzchnią badanego medium.
Miernik poziomu obiektów radarowych WYKORZYSTUJE częstotliwość transmisji do 26GHZ, a zatem posiada:
- mały kąt wiązki, skoncentrowana energia, silniejsza zdolność przeciwzakłóceniowa, znacznie poprawiająca dokładność pomiaru i niezawodność;
-- mały rozmiar anteny, wygodna instalacja i instalacja urządzeń zabezpieczających antenę, takich jak osłona przeciwpyłowa;
-- obszar ślepy pomiaru jest mniejszy i dobre wyniki zostaną osiągnięte przy pomiarach małych zbiorników.
-- krótsza długość fali, bardziej odpowiednia do pomiaru poziomu materiału małych cząstek stałych.
- zastosowano zaawansowany mikroprocesor i unikalną technologię przetwarzania echa EchoDiscovery, a radarowy miernik poziomu obiektu może być stosowany w różnych złożonych warunkach pracy.
- w trybie pracy impulsowej miernik poziomu obiektu radarowego ma bardzo niską moc nadawczą i może być instalowany we wszystkich rodzajach pojemników metalowych i niemetalowych, co jest nieszkodliwe dla ludzkiego ciała i środowiska.
Produkty są szeroko stosowane w przemyśle naftowym, chemicznym i innych. Nadaje się do cieczy, zbiorników mieszających i pojemników procesowych. Szczególnie nadaje się do medium z cieczą parową, wysoką temperaturą i niską stałą dielektryczną.
Elektrownia: zbiornik magazynowy, zbiornik oczyszczania spalin, pompa magazynowa, zbiornik popiołu, zbiornik paliwa itp.
Pole naftowe: zbiornik magazynowy ropy naftowej lub oleju produktowego, separator trójfazowy, osadnik, zbiornik ścieków i interfejs olejowo-wodny, zbiornik płuczki wiertniczej itp.
Chemikalia: kolumna destylacyjna surowej, surowce i lej pośredni, zbiornik reakcyjny, zbiornik amoniaku, separator itp.
Złoto metalurgiczne: pojemnik na rudę, kruszarka do rudy, pojemnik na surowce, pojemnik na materiały pomocnicze, wielki piec, pojemnik na proszek z tlenku glinu, zbiornik buforowy zbiornika elektrolitycznego itp.
Uzdatnianie wody: zbiornik magazynowy, zbiornik na ścieki, zbiornik do uzdatniania wody, osadnik, studnia głębinowa, sieć wody pitnej itp.
Inne: przemysł spożywczy, farmaceutyczny, ochrony środowiska, stoczniowy i inne.
Parametr techniczny
Typowym zastosowaniem | Pomiar poziomu cieczy itp. |
Model produktu | NYCFQ-UL,NYCFQ-Wielka Brytania |
Materiał pływający | F4, PP, 304, PTFE (opcjonalnie) |
Długość pręta | 200 ~ 6000 mm (można dostosować) |
Temperatura otoczenia | -40 ~ + 80 ℃ |
Temperatura procesu | -40~+130C |
Ciśnienie procesowe | -0,1 ~ 2,0 MPa |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Średnia lepkość | ≤0,05 Pa · S |
Średnia gęstość | 0,5 ~ 2,0 g/cm³ |
Wyjście sygnału | 4-20mA, SPDT |
Stopień ochrony | IP65,IP67,IP68 |
Klasa przeciwwybuchowa | Exd ⅡCT6 Gb (patrz certyfikat) |
www.china-nyjy.com |
*Uwagi: Produkty można dostosować do indywidualnych wymagań!
Aby uzyskać więcej informacji o produkcie, proszę o kontakt!Dziękuję ~
