Szczegóły Produktu:
|
Typowym zastosowaniem: | zbiornik i rurociąg | Modele produktów: | NYDE-CR |
---|---|---|---|
Materiał powłoki: | Odlew aluminiowy | Skala: | 0,5 ~ 2,5 g/cc |
Wyjście sygnału: | 4...20mA | temperatura robocza: | -50 ℃ ~ 200 ℃ |
Maksymalne ciśnienie robocze: | 207 barów (3000 psi) | Zwilżony materiał: | 316L |
High Light: | Zabezpieczenie przed przepięciami Miernik gęstości wideł,Miernik gęstości odlewanego aluminium kamerton,Miernik gęstości kamertonów 4mA |

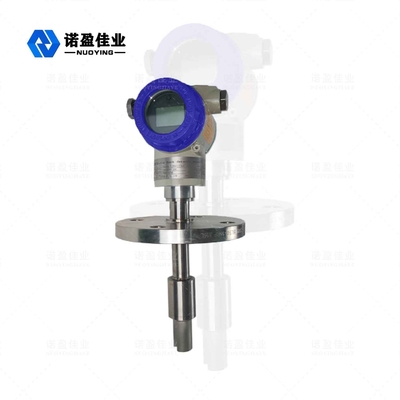

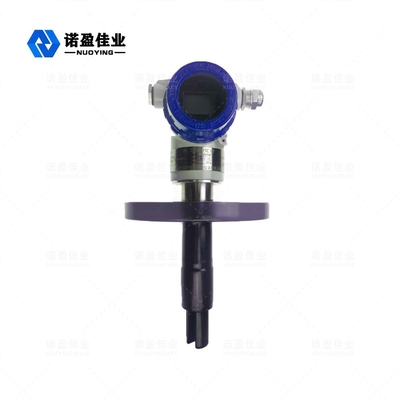

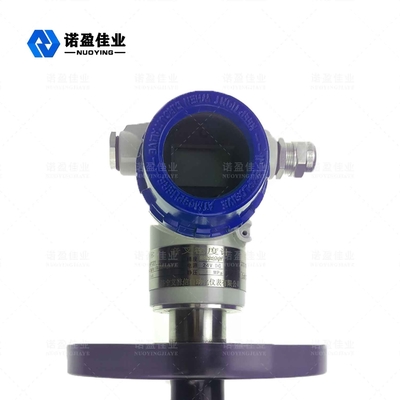

Miernik gęstości widełek stroikowych Doskonała struktura ochrony przed przepięciami
Zasada działaniaMiernik gęstości kamertonu
Czujnik działa na zasadzie wibracji części składowej, którą jest kamerton zanurzony w badanej cieczy.Część kamertonu wibruje przez wewnętrzne urządzenie piezoelektryczne przymocowane do dolnego końca korpusu widelca.Częstotliwość oscylacji jest mierzona przez wtórne urządzenie piezoelektryczne zamocowane na drugim końcu widełek, a sygnał jest wzmacniany przez obwód u góry.Gęstość cieczy jest ściśle związana z częstotliwością drgań mierzonej cieczy.Gdy zmienia się gęstość mierzonej cieczy, zmienia się również częstotliwość drgań mierzonej cieczy.Dzięki równaniu można dokładnie obliczyć gęstość badanej cieczy
Cecha konstrukcyjnamiernika gęstości kamertonu
◎Nadaje się do pomiaru gęstości zbiorników, rur oraz mediów płynących lub stacjonarnych.Nadaje się do pomiaru wysokiej temperatury, niskiej temperatury i wysokiej lepkości medium zawierającego zanieczyszczenia.
◎ Elektroniczne urządzenie do konwersji oparte na mikroprocesorze, które integruje funkcje przetwarzania sygnałów, obliczeń i diagnostyki.
◎ Ciągły pomiar on-line gęstości i temperatury cieczy, wysoka precyzja, bezpieczniejszy i bardziej niezawodny, może być bezpośrednio stosowany do kontroli procesu produkcyjnego.
◎ Może bezpośrednio komunikować się z komputerem przez interfejs RS485, a użytkownicy mogą bezpośrednio wykonywać konfigurację styków online, diagnostykę błędów i rejestrację danych.
◎ Podczas pomiaru gęstości i temperatury można obliczyć gęstość podstawową, procent stężenia, procent masy, procent objętości i inne parametry.
◎Doskonała konstrukcja chroniąca przed nadciśnieniem, doskonała stabilność temperaturowa, wszystkie spawane uszczelnienie, solidna i niezawodna konstrukcja.
◎jest łatwy w instalacji i obsłudze, a dane można wyświetlić, wkładając płyn.
◎Uprość konserwację bez regularnego czyszczenia
◎Kalibracja nie wymaga standardowego źródła odniesienia, kalibracja laboratoryjna, bez przerywania procesu
◎Typ iskrobezpieczny może być stosowany w miejscach niebezpiecznych, a typ sanitarny może być instalowany w zakładach produkcji żywności
parametry technicznemiernika gęstości kamertonu
Typowym zastosowaniem | Pomiar gęstości zbiornika i rurociągu |
model produktu |
NYDE-CR |
Materiał powłoki | Odlew aluminiowy |
skala | 0,5 ~ 2,5 g / cm3 (500-2500 kg / m)3) |
Zakres kalibracji | 0,5 ~ 2,5 g / cm3 (500-2500 kg / m)3) |
Wyjście sygnału | 4...20mA,0~1000Hz,RS485 Modbus RTU |
temperatura robocza |
-50 ℃ ~ + 200 ℃ |
Maksymalne ciśnienie robocze |
207 barów (3000 psi) |
Zwilżony materiał | 316L, stal nierdzewna, Hastelloy |
Powłoka korpusu widelca | Standardowe, PTFE, polerowanie elektrolityczne |
Zasilacz | 24VDC ≥50mA |
Proces łączenia
|
ANSI 150 ~ 1500 RF |
DN50PN16, DN50PN40 | |
Higiena IDF i RJT | |
Wbudowany czujnik temperatury | Czujnik cyfrowy |
poziomy ochrony | IP65,IP67,IP68 (do wyboru) |
Klasa przeciwwybuchowa | Exia II CT6,Ex mb II CT6 (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
