Szczegóły Produktu:
|
Typowym zastosowaniem: | Inne środowiska gazów wybuchowych z wyjątkiem kopalni węgla | Mierzalne medium: | emulsja (opcjonalnie) |
---|---|---|---|
Model produktu: | NYKC3 | Materiał powłoki: | Odlew aluminiowy |
Połączenie sondy: | Adsorpcja magnetyczna (opcjonalnie) | Punkty pomiarowe: | Do 2 punktów |
Zasilacz: | DC 24V | Wyjście sygnału: | SPDT i suchy kontakt |
High Light: | Zewnętrzny przełącznik ultradźwiękowy adsorpcji magnetycznej,ultradźwiękowy przetwornik poziomu pyłu,ultradźwiękowy przetwornik poziomu z odlewu aluminiowego |

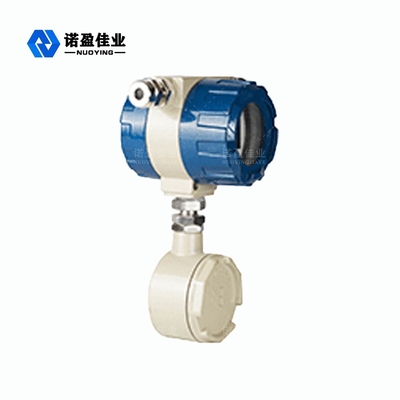

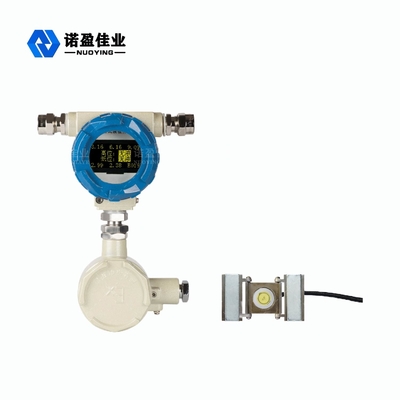

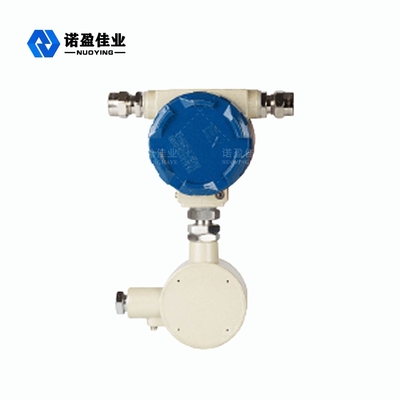

Prosta konstrukcja Odporny na kurz Niezawodny zewnętrzny przełącznik ultradźwiękowy
Zasada działania zewnętrznego przełącznika ultradźwiękowego
Ten przełącznik wykorzystuje technologię ultradźwiękową do wykrywania, czy poziom cieczy w zbiorniku osiąga ustawioną pozycję alarmową za pomocą czujnika ultradźwiękowego.Zasada polega na wzbudzaniu czujnika ultradźwiękowego, emitowaniu fal ultradźwiękowych, a sygnały ultradźwiękowe są wprowadzane do zbiornika wraz ze ścianą zbiornika.Ze względu na ogromną różnicę impedancji akustycznej między cieczą a powietrzem w zbiorniku, istnieje również ogromna różnica w zdolności obu mediów do pochłaniania energii ultradźwiękowej.Dlatego odbity sygnał ściany zbiornika odbierany przez czujnik ultradźwiękowy będzie miał oczywiste różnice w sile.Wykorzystując powyższą zasadę, wykrywając odebraną siłę sygnału ultradźwiękowego, można dokładnie określić, czy poziom cieczy został osiągnięty, a przekaźnik wyprowadza odpowiedni sygnał alarmowy.
Funkcja zewnętrznego przełącznika ultradźwiękowego
◎ Operacja podwójnego przetwarzania, wydajność jest bardziej stabilna i niezawodna.
◎Ultradźwiękowa technologia wysokiej częstotliwości, silna zdolność przeciwzakłóceniowa.
◎Funkcja autodiagnostyki, wyświetlanie i wyświetlanie kodów usterek, łatwa konserwacja.
◎W przypadku sondy kalibracyjnej wykonaj autokalibrację i zmniejsz wpływ temperatury otoczenia sygnału sondy.
◎Pomiar jedną sondą, dwupunktowa kontrola wysokiego i niskiego poziomu.
Debugowanie menu na podczerwień.Infrared menu debug.
Parametr techniczny zewnętrznego przełącznika ultradźwiękowego
Typowym zastosowaniem | Inne środowiska gazów wybuchowych z wyjątkiem kopalni węgla |
Mierzalne medium | Czysta ciecz, emulsja, zawiesina |
Model produktu | NYKC3 |
Materiał powłoki | Odlew aluminiowy |
Połączenie sondy | Adsorpcja magnetyczna, klejenie, wiązanie itp. |
Punkty pomiarowe | Do 2 punktów |
Zasilacz | DC 24V |
Wyjście sygnału | SPDT i suchy kontakt |
Temperatura otoczenia | -40 ~ + 60 ℃ |
Wilgotność otoczenia | 15% ~ 100% wilgotności względnej |
Temperatura czujnika | -40 ℃ ~ + 100 ℃ |
Materiał pojemnika | Stal, stal nierdzewna, szkło, gęste materiały, takie jak niespienione tworzywa sztuczne |
Ocena kontaktu | 250VAC/10A,30VDC/10A,60VDC/0,5A |
