Szczegóły Produktu:
|
Typowym zastosowaniem: | Ciecz o niskiej stałej dielektrycznej | Klasa przeciwwybuchowa: | Exia II CT6 Ga,Exd II CT6 Gb |
---|---|---|---|
Skala: | 6m | Forma anteny: | Typ rury |
Dokładność pomiaru: | 0,05% ~ 0,1% FS | Temperatura procesu: | -40 ~ + 250 ℃ |
Ciśnienie procesowe: | -0,1 ~ 4,0 MPa | Wyjście sygnału: | 4...20mA/HART |
High Light: | Radarowy przełącznik poziomu o niskiej stałej dielektrycznej,wysokociśnieniowy nadajnik radarowy z falą kierowaną,wysokotemperaturowy radarowy miernik poziomu 20mA |

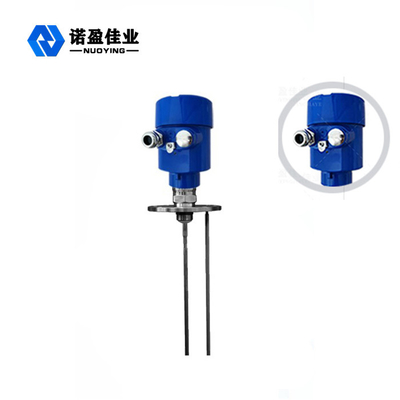

Wysokotemperaturowy wysokociśnieniowy radarowy miernik poziomu fali o niskiej stałej dielektrycznej
Zasada działaniaWysokotemperaturowy wysokociśnieniowy radarowy miernik poziomu fali o niskiej stałej dielektrycznej
Impuls mikrofalowy o wysokiej częstotliwości emitowany przez radar z falą prowadzącą przemieszcza się wzdłuż zespołu detekcyjnego (stalowy kabel lub stalowy pręt).Po napotkaniu mierzonego medium zmienia się stała dielektryczna, powodując odbicie, a część energii impulsu jest odbijana z powrotem.Odstęp czasu pomiędzy impulsem emitowanym a impulsem odbitym jest wprost proporcjonalny do odległości mierzonego medium.
Cechy konstrukcyjne Wysokotemperaturowy wysokociśnieniowy radarowy miernik poziomu fali o niskiej stałej dielektrycznej
◎Inteligentny radarowy miernik poziomu wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania echa wykrywania echa.Jest w pomiarze stykowym, z wysoką precyzją pomiaru i dokładniejszym pomiarem.Jednocześnie radar falowodowy jest odporny na adhezję i nie ma na niego wpływu środowisko zewnętrzne, takie jak temperatura medium i adhezja;
Różne tryby połączeń procesowych i typy komponentów wykrywania sprawiają, że miernik poziomu z falowodowym radarem serii 70X nadaje się do różnych złożonych warunków pracy i zastosowań.Takie jak: media o wysokiej temperaturze, wysokim ciśnieniu i niskiej stałej dielektrycznej;
Przyjęty jest tryb pracy impulsowej, produkt ma wyjątkowo niską moc emisyjną i może być instalowany w różnych metalowych i niemetalowych pojemnikach, nieszkodliwych dla ludzkiego ciała i środowiska.
Parametry techniczneWysokotemperaturowy wysokociśnieniowy radarowy miernik poziomu fali o niskiej stałej dielektrycznej
Typowym zastosowaniem | Płyn |
Ciecz o niskiej stałej dielektrycznej | |
model produktu | NYRD704 |
Forma anteny | typ rury |
Materiał anteny |
PTFE,304,316 |
Próbkowanie echa |
55 razy / s |
skala | 6m |
Dokładność pomiaru | 0,05% ~ 0,1% FS |
Zasilacz | 24VDC (dwie linie, cztery linie), 220VAC |
wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Temperatura procesu | -40 ~ + 250 ℃ |
Ciśnienie procesowe | -0,1~4,0 MPa, |
Proces łączenia | gwint śrubowy, kołnierz (opcjonalnie) |
Interfejs elektryczny | M20*1,5,½ ″NPT |
poziomy ochrony | IP65,IP67,IP68 (do wyboru) |
Klasa przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkownika
