Szczegóły Produktu:
|
Typowym zastosowaniem: | płyn, stały proszek | Skala: | 5m |
---|---|---|---|
Częstotliwość: | 500 MHz-1,8 GHz | Forma anteny: | typ pręta |
Dokładność pomiaru: | ±10mm | Temperatura procesu: | -40 ~ 250 ℃ |
Materiał powłoki: | Aluminium i plastik | Ciśnienie procesowe: | (-0,1 ~ 4,0 MPa |
High Light: | Odporny na adhezję radarowy nadajnik poziomu,5 m nadajnik poziomu fali prowadzonej,radarowy nadajnik poziomu Gwr typu prętowego |

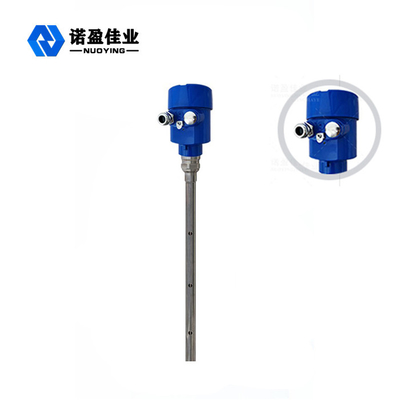

Odporny na adhezję Radarowy miernik poziomu fali z wysoką precyzją pomiaru
Zasada działania odpornego na adhezję radarowego miernika poziomu fali z wysoką precyzją pomiaru
Impuls antykorozyjny i mikrofalowy emitowany przez radar falowodowy rozchodzi się wzdłuż elementu detekcyjnego (stalowego kabla lub stalowego pręta) i trafia na badane media.Ze względu na nagłą zmianę stałej dielektrycznej powoduje odbicie, a część energii impulsu jest odbijana z powrotem.Odstęp czasu między impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości mierzonego medium.
Cechy konstrukcyjne odpornego na adhezję radarowego miernika poziomu z falą kierowaną o wysokiej precyzji pomiaru
◎Miernik poziomu obiektu radarowego z falą kierowaną wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania Echo Discovery Echo, pomiar kontaktowy, bardzo dokładny pomiar, bardziej ukierunkowany pomiar.Poza tym na radar z falami prowadzonymi nie ma wpływu zewnętrzne środowisko aplikacji, takie jak średnia temperatura i przyczepność.
◎Miernik poziomu obiektu z radarem falowodowym serii 70-X nadaje się do wszechstronnych, skomplikowanych warunków pracy i różnorodnych zastosowań ze względu na tryby połączenia procesowego vers i typy modułów detekcyjnych.Na przykład: wysokie nagrzewanie, wysokie ciśnienie i niski stały dielektryczny czynnik.
◎Moder pracy impulsowej, niska moc emisyjna, może być instalowany w wielu różnych korozyjnych, niemetalowych pojemnikach i stali nierdzewnej bez szorstkości dla ludzkiego ciała i otoczenia.
Parametr techniczny odpornego na adhezję radarowego miernika poziomu fali z wysoką precyzją pomiaru
Typowym zastosowaniem | Płyn |
Stały (proszek ) | |
Model produktu | NYRD702 |
Forma anteny | typ pręta |
Materiał anteny | 316 |
Próbkowanie echa | 55 razy /s |
Skala | 5m |
Dokładność pomiaru | 0,05% ~ 0,1% FS |
Zasilacz | 24VDC (dwa przewody, cztery przewody), 220VAC |
Wyjście sygnału | 4... 20mA/HART/RS485/Modbus... |
Temperatura procesu | -40~+250°C |
Ciśnienie procesowe | -0,1 ~ 4,0 MPa |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Interfejs elektryczny | M20×1,5 , ½" NPT |
Stopień ochrony | IP 68 |
Klasa przeciwwybuchowa | ExiaIICT6Ga, ExdIICT6Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
