Szczegóły Produktu:
|
| Typowym zastosowaniem: | płyn (stały proszek) | Model produktu: | NYRD701 |
|---|---|---|---|
| Próbkowanie echa: | 55 razy/s | Temperatura procesu: | -40~+130°C |
| Interfejs elektryczny: | M20×1,5 , ½" NPT | Ciśnienie procesowe: | （-0,1~4）MPa |
| Klasa przeciwwybuchowa: | ExiaIICT6Ga | Forma anteny: | pojedynczy kabel (pojedynczy pręt) |
| High Light: | Mikroprocesorowy radarowy przetwornik poziomu z falą kierowaną,radarowy czujnik poziomu z proszkiem stałym,radarowy czujnik poziomu cieczy 4MPa |
||

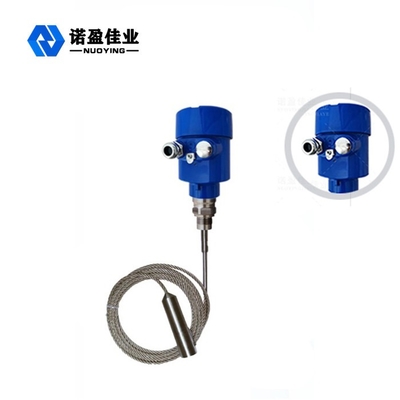

Zaawansowany mikroprocesorowy radarowy miernik poziomu z falą kierowaną do złożonych zastosowań
Zasada działania zaawansowanych mikroprocesorowych radarowych mierników poziomu z falą kierowaną do złożonych zastosowań
Impuls antykorozyjny i mikrofalowy emitowany przez radar falowodowy rozchodzi się wzdłuż elementu detekcyjnego (stalowego kabla lub stalowego pręta) i trafia na badane media.Ze względu na nagłą zmianę stałej dielektrycznej powoduje odbicie, a część energii impulsu jest odbijana z powrotem.Odstęp czasu między impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości mierzonego medium.
Przetwarzanie danych wejściowych
Radar z falą kierowaną, który jest urządzeniem pomiarowym mającym na celu relację podróży w czasie.The701tgwint i kołnierz AntykorupcjaFala radarowa prowadzona przez falę biegnie z prędkością światła, a czas poruszania się może zostać przekształcony na sygnał o poziomie docelowym za pomocą elementów elektronicznych.Mądra i funkcjonalna sonda emituje impulsy o wysokiej częstotliwości i rozchodzi się wzdłuż sondy kablowej lub prętowej.
Przetwarzanie wyjściowe
Po wprowadzeniu pustej pozycji, takiej jak wysokość zbiornika E (= zero), pełna wysokość zbiornika F (= pełny zakres) i niektóre parametry aplikacji, parametry aplikacji automatycznie dostosują miernik do środowiska pomiarowego, odpowiadającego wyjściu 4-20 mA.
Cechy konstrukcyjne zaawansowanych mikroprocesorowych radarowych mierników poziomu z falą kierowaną do złożonych zastosowań
◎Miernik poziomu obiektu radarowego z falą kierowaną próbuje zaawansowanej technologii przetwarzania mikrofalowego i unikalnej technologii przetwarzania Echo Discovery Echo, pomiaru kontaktowego, bardzo dokładnego pomiaru, dokładniejszego pomiaru.Poza tym na radar z falą kierowaną nie ma wpływu środowisko zewnętrzne, takie jak temperatura medium i przyczepność.
◎Miernik poziomu obiektu z radarem falowodowym serii 70-X jest odpowiedni do wszechstronnych, skomplikowanych warunków pracy i zastosowań ze względu na tryby połączeń versprocess i typy modułów detekcyjnych.Na przykład: medium o wysokiej temperaturze, wysokim ciśnieniu i niskiej stałej dielektrycznej.
◎Moder pracy impulsowej, niska moc emisyjna, może być instalowany w wielu różnych korozyjnych, niemetalowych pojemnikach i stali nierdzewnej bez szorstkości dla ludzkiego ciała i otoczenia.
Parametr techniczny zaawansowanego mikroprocesorowego radarowego miernika poziomu z falą kierowaną do złożonych zastosowań
| Typowym zastosowaniem | Ciecz (przyczepność, wysoka temperatura i wysokie ciśnienie, Wbudowana wężownica grzejna, drabina, pływająca płyta) |
| Pył (popiół lotny, proszek wapienny) | |
| Stałe (drobne cząstki, ziarno, żwir, piasek) | |
| Model produktu | NYRD701 |
| Forma anteny | Typ kabla, typ pręta, typ podwójnego kabla, typ podwójnego pręta, typ rurki falowodowej |
| Materiał anteny | 304, 316 |
| Próbkowanie echa | 55 razy /s |
| Skala | 6m, 30m² |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC (dwa przewody, cztery przewody), 220VAC |
| Wyjście sygnału | 4... 20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40~ +130°C, -40~ +250 °C,-40~ +500 °C |
| Ciśnienie procesowe | -0,1 ~ 2,0 MPa, -0,1 ~ 4,0 MPa |
| Proces łączenia | Gwint, wspornik, kołnierz, zacisk (opcjonalnie) |
| Interfejs elektryczny | M20×1,5 , ½" NPT |
| Stopień ochrony | IP 65, IP 67, IP 68 |
| Klasa przeciwwybuchowa | ExiaIICT6Ga, ExdIICT6Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
