Szczegóły Produktu:
|
| Typowym zastosowaniem: | Ciecz w środowisku o wysokiej temperaturze i wysokim ciśnieniu | Materiał anteny: | 304 |
|---|---|---|---|
| Skala: | 15m | Wyjście sygnału: | 4... 20mA/HART/RS485/Modbus... |
| Proces łączenia: | Kołnierz | Stopień ochrony: | IP 68 |
| Klasa przeciwwybuchowa: | ExiaIICT6Ga | Częstotliwość: | 500 MHz-1,8 GHz |
| High Light: | Radarowy nadajnik poziomu z prowadzeniem Wysoka pretura zespołu,radarowy nadajnik poziomu z falą kierowaną 6 m,nadajnik poziomu z falami prowadzonymi przez pył |
||

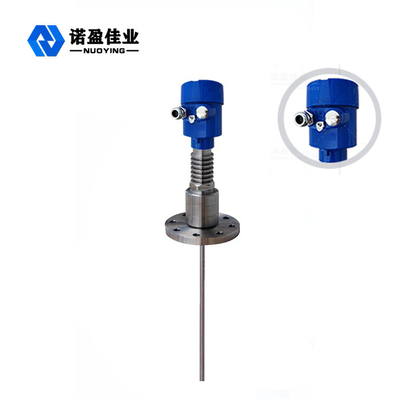

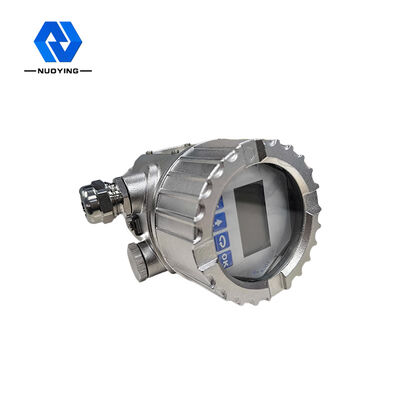

NYRD 705 Radarowy przetwornik poziomu z falą kierowaną do cieczy w środowisku o wysokiej temperaturze i wysokim ciśnieniu
Zasada działania radarowego przetwornika poziomu fali NYRD 705 dla cieczy w środowisku o wysokiej temperaturze i wysokim ciśnieniu
Antykorozyjny i silny impuls mikrofalowy emitowany przez radar z kierowaną falą laserową rozchodzi się wzdłuż elementu detekcyjnego (stalowego kabla lub stalowego pręta) i trafia na badane media.Zgodnie z nagłą zmianą stałej dielektrycznej powoduje odbicie, a część energii impulsu jest odbijana z powrotem.Odstęp czasu między impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości mierzonych substancji.
Przetwarzanie danych wejściowych
Sprzęt radarowy z falą kierowaną jest przyrządem pomiarowym skupiającym się na zasadzie podróży w czasie.Fala narzędzia radarowego przebiega z prędkością światła, a czas przebiegu może zostać przekształcony na sygnał o odpowiednim poziomie za pomocą akcesoriów i komponentów elektronicznych.Sonda emituje impulsy i ciała stałe o wysokiej częstotliwości i propaguje wzdłuż sondy kablowej lub prętowej.
Przetwarzanie wyjściowe
Wprowadzając wysokość pustego zbiornika E(=zero), pełną wysokość zbiornika F(=pełny zakres) i niektóre parametry aplikacji, parametry aplikacji, które automatycznie dostosują miernik do warunków pomiarowych, odpowiadających wyjściu 4-20mA.
Cechy konstrukcyjne radarowego przetwornika poziomu z falą kierowaną NYRD 705 dla cieczy w środowisku o wysokiej temperaturze i wysokim ciśnieniu
◎Miernik poziomu obiektu radarowego z falą kierowaną jest odpowiedni do zaawansowanej technologii przetwarzania mikrofalowego i unikalnej technologii przetwarzania Echo Discovery Echo, pomiaru kontaktowego, pomiaru o wysokiej dokładności, dokładniejszego pomiaru.cuttentluy, radar falowodowy nie ma wpływu na środowisko zewnętrzne, takie jak temperatura medium i przyczepność.
◎Miernik poziomu obiektu z radarem falowodowym serii 70-X nadaje się do wszechstronnych, skomplikowanych warunków pracy i zastosowań ze względu na tryby połączeń versprocess i rodzaje modułów detekcyjnych.Takich jak: wysokotemperaturowe, wysokociśnieniowe i niskociśnieniowe medium stałe.
◎Pulsowy tryb pracy, niska moc emisyjna, może być umieszczany w różnych żrących, niemetalowych pojemnikach, bez szkody dla ludzkiego ciała i środowiska.
Parametr techniczny radarowego przetwornika poziomu fali NYRD 705 dla cieczy w środowisku o wysokiej temperaturze i wysokim ciśnieniu
| Typowym zastosowaniem | Płynna, niska stała dielektryczna, Wbudowana cewka grzewcza, drabina, pływająca płyta |
| Pył (popioły lotne, beton i inne media) | |
| Ciało stałe (drobne cząstki, ziarno, żwir, piasek) | |
| Model produktu | NYRD705 |
| Forma anteny | typ pręta, podwójny typ kabla, podwójny typ pręta |
| Materiał anteny | 316 |
| Próbkowanie echa | 55 razy /s |
| Skala | 15m |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC |
| Wyjście sygnału | 4... 20mA/HART/RS485/Modbus... |
| Temperatura procesu | -200~+400 °C |
| Ciśnienie procesowe | -0,1 ~ 40 MPa |
| Proces łączenia | kołnierz |
| Interfejs elektryczny | ½" NPT |
| Stopień ochrony | IP 68 |
| Klasa przeciwwybuchowa | ExiaIICT6Ga |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
