Szczegóły Produktu:
|
| Próbkowanie echa: | 55 razy /s | Skala: | 5m |
|---|---|---|---|
| Dokładność pomiaru: | 0,05% ~ 0,1% FS | Zasilacz: | Zasilanie 220VAC |
| Interfejs elektryczny: | M20×1,5 , ½" NPT | Stopień ochrony: | IP 67 |
| Forma anteny: | typ pręta | Typowym zastosowaniem: | wysokie ciśnienie, Wbudowana cewka grzewcza |
| High Light: | Wise Guided Wave Level Transmitter 6m,wysokociśnieniowy przetwornik poziomu typu Gwr,antykorozyjny radarowy przetwornik poziomu |
||

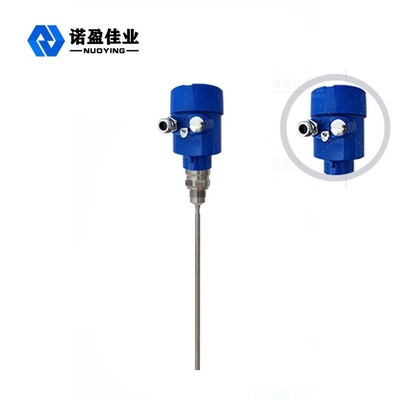

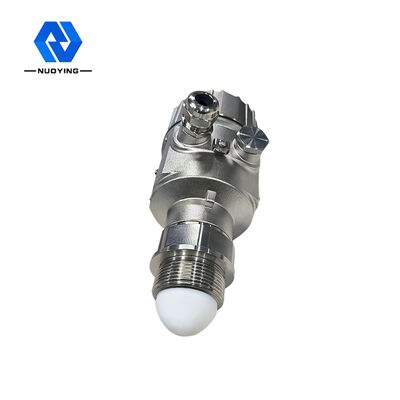

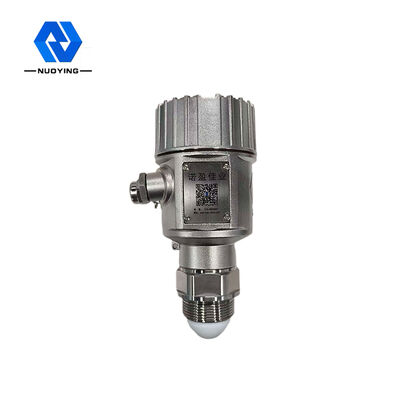

5m unikalny radarowy przetwornik poziomu Echo Discovery, wysokociśnieniowy przetwornik poziomu NYRD 702
Zasada działania 5m unikalnego radarowego radarowego przetwornika poziomu Echo Discovery High Pressure NYRD 702
Impuls antykorozyjny i mikrofalowy emitowany przez radar falowodowy rozchodzi się wzdłuż elementu detekcyjnego (stalowego kabla lub stalowego pręta) i trafia na badane media.Ze względu na nagłą zmianę stałej dielektrycznej powoduje odbicie, a część energii impulsu jest odbijana z powrotem.Odstęp czasu między impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości mierzonego medium.
Iprzetwarzanie wyjścia
Sprzęt radarowy z falą kierowaną jest przyrządem pomiarowym skupiającym się na zasadzie podróży w czasie.Fala w sprzęcie radarowym przebiega z prędkością światła, a czas działania może zostać przekształcony na sygnał poziomu docelowego za pomocą elementów elektronicznych.Sonda emituje impulsy i ciecze o wysokiej częstotliwości i rozchodzi się wzdłuż sondy kablowej lub prętowej.
Oprzetwarzanie danych wyjściowych
Wprowadzając wysokość pustego zbiornika E (= zero), pełną wysokość zbiornika F (= pełny zakres) i niektóre parametry aplikacji, parametry aplikacji automatycznie dostosują miernik do środowiska pomiarowego, odpowiadającego wyjściu 4-20 mA.
Cechy konstrukcyjne z5m Unikalne Odkrycie Echay Wysokociśnieniowy radarowy przetwornik poziomu z falą kierowaną NYRD 702
◎Miernik poziomu obiektu radarowego z falą kierowaną jest odpowiedni do zaawansowanej technologii przetwarzania mikrofalowego i unikalnej technologii przetwarzania Echo Discovery Echo, pomiaru kontaktowego, pomiaru o wysokiej dokładności, dokładniejszego pomiaru.Jednocześnie na radar z falami prowadzonymi nie ma wpływu środowisko zewnętrzne, takie jak temperatura medium i adhezja.
◎Miernik poziomu obiektu z radarem falowodowym serii 70-X nadaje się do wszechstronnych, skomplikowanych warunków pracy i zastosowań ze względu na tryby połączeń versprocess i rodzaje modułów detekcyjnych.Takich jak: wysokotemperaturowe, wysokociśnieniowe i niskociśnieniowe medium stałe.
◎Pulsowy tryb pracy, niska moc emisyjna, może być umieszczany w różnych żrących, niemetalowych pojemnikach, bez szkody dla ludzkiego ciała i środowiska.
Parametr technicznyz5m unikalny radarowy przetwornik poziomu Echo Discovery, wysokociśnieniowy przetwornik poziomu NYRD 702
| Typowym zastosowaniem | Ciecz Wbudowana cewka grzewcza, drabina, pływająca płyta |
| Pył wapienny, proszek cementowy | |
| Małe cząstki stałe, ziarno, żwir, piasek | |
| Model produktu | NYRD702 |
| Forma anteny | typ rury falowodowej |
| Materiał anteny | 316 |
| Próbkowanie echa | 55 razy /s |
| Skala | 5m |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC (dwa przewody, cztery przewody), |
| Wyjście sygnału | 4... 20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40~ +250°C |
| Ciśnienie procesowe | -0,1 ~ 4,0 MPa |
| Połączenie procesowe | kołnierz |
| Interfejs elektryczny | M20×1,5 , ½" NPT |
| Stopień ochrony |
IP 65, IP 67 |
| Klasa przeciwwybuchowa |
ExdIICT6Gb |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
