Szczegóły Produktu:
|
| Typowym zastosowaniem: | ciecz w silnej korozji, niska stała dielektryczna | Interfejs elektryczny: | M20×1,5 |
|---|---|---|---|
| Model produktu: | NYRD 701 | Forma anteny: | Typ kabla, typ pręta |
| Materiał anteny: | PTFE, 304 | Próbkowanie echa: | 55 razy /s |
| Zakres pomiarowy Dokładność pomiaru: | 30 m / 0,05% ~ 0,1% zakresu | Zasilacz: | 220VAC |
| High Light: | 30m miernik poziomu radaru z falą kierowaną,kontaktowy nadajnik radaru z falą kierowaną,silny czujnik poziomu cieczy korozyjnej |
||

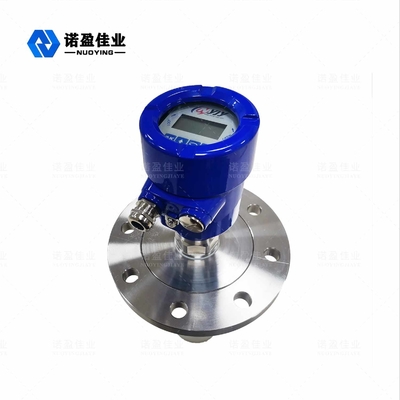

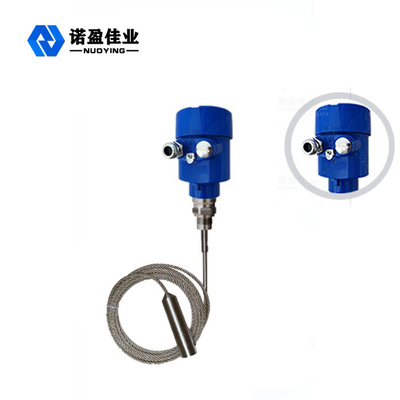

30-metrowy miernik poziomu radaru z falą kierowaną do silnej korozji cieczy NYRD 701
Zasada działania30-metrowy miernik poziomu radaru z falą kierowaną do silnej korozji cieczy NYRD 701
Impuls mikrofalowy o wysokiej częstotliwości emitowany przez radar falowodowy rozchodzi się wzdłuż elementu detekcyjnego (stalowego kabla lub stalowego pręta) i napotyka mierzone medium.Ze względu na nagłą zmianę stałej dielektrycznej powoduje odbicie, a część energii impulsu jest odbijana z powrotem.Odstęp czasu między impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości mierzonego medium.
Iproces wyjścia
Radar z falą kierowaną jest przyrządem pomiarowym opartym na zasadzie podróży w czasie.Fala radarowa przebiega z prędkością światła, a czas działania może zostać przekształcony na sygnał poziomu obiektu za pomocą elementów elektronicznych.Sonda emituje impuls o wysokiej częstotliwości i rozchodzi się wzdłuż sondy kablowej lub prętowej.
Oproces wyjściowy
Wprowadzając wysokość pustego zbiornika E (= zero), pełną wysokość zbiornika F (= pełny zakres) i niektóre parametry aplikacji, parametry aplikacji automatycznie dostosują miernik do środowiska pomiarowego, odpowiadającego wyjściu 4-20 mA.
Cechy konstrukcyjnez30-metrowy miernik poziomu radaru z falą kierowaną do silnej korozji cieczy NYRD 701
◎Miernik poziomu obiektu radarowego z falą kierowaną przyjmuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania Echo Discovery Echo, pomiar kontaktowy, wysoką dokładność pomiaru, dokładniejszy pomiar.Jednocześnie na radar z falami prowadzonymi nie ma wpływu środowisko zewnętrzne, takie jak temperatura medium i adhezja.
◎Miernik poziomu obiektu z radarem falowodowym serii 70X nadaje się do różnych złożonych warunków pracy i zastosowań ze względu na różne tryby połączeń procesowych i typy modułów detekcyjnych.Takich jak: wysoka temperatura, wysokie ciśnienie i niska stała dielektryczna.
◎Pulsowy tryb pracy, niska moc emisyjna, może być instalowany w różnych metalowych, niemetalowych pojemnikach, bez szkody dla ludzkiego ciała i środowiska.
Parametr techniczny z30-metrowy miernik poziomu radaru z falą kierowaną do silnej korozji cieczy NYRD 701
| Typowym zastosowaniem | Ciecz (silna korozja, niska stała dielektryczna, przyczepność, wysoka temperatura i wysokie ciśnienie, wbudowana cewka grzewcza, drabina, pływająca płyta i inne złożone okazje) |
| Pył (popioły lotne, mączka wapienna, mączka cementowa, beton i inne media) | |
| Stałe (drobne cząstki, ziarno, żwir, piasek i inne media) | |
| Model produktu | NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
| Forma anteny | Typ kabla, typ pręta, typ podwójnego kabla, typ podwójnego pręta, typ rurki falowodowej |
| Materiał anteny | PTFE, 304, 316 |
| Próbkowanie echa | 55 razy /s |
| Skala | 6m, 30m² |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC (dwa przewody, cztery przewody), 220VAC |
| Wyjście sygnału | 4... 20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40~ +130°C, -40~ +250 °C,-40~ +500 °C |
| Ciśnienie procesowe | -0,1 ~ 2,0 MPa, -0,1 ~ 4,0 MPa |
| Proces łączenia | Gwint, wspornik, kołnierz, zacisk (opcjonalnie) |
| Interfejs elektryczny | M20×1,5 , ½" NPT |
| Stopień ochrony | IP 65, IP 67, IP 68 (opcjonalnie) |
| Klasa przeciwwybuchowa | ExiaIICT6Ga, ExdIICT6Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
