Szczegóły Produktu:
|
| Typ mediów: | Ciecz, gaz, para | Średnica nominalna: | 50mm≤DN≤1200mm |
|---|---|---|---|
| Ciśnienie nominalne: | PN≤31,4MPa | Współczynnik apertury β: | 0,10≤β≤0,75 |
| Klasa dokładności: | ± 0,5%, ±1,0% | Materiał rury: | Stal węglowa, stal nierdzewna, inne |
| Zakres liczb Reynoldsa: | When 0.10≤β≤0.56, 5000≤ReD; Gdy 0.10≤β≤0.56, 5000≤ReD; when 0.56≤β≤0.75, 10000≤ReD< | Metoda połączenia: | Połączenie kołnierzowe, połączenie zgrzewane doczołowo |
| High Light: | Czujnik miernika przepływu powietrza przeciw zakłóceniom,masowy przepływomierz przepustnicy odporny na wstrząsy,dwuzakresowy przepływomierz masowy gazu 50mm |
||
Dobra odporność na wstrząsy Silna zdolność przeciwzakłóceniowa NY-SL Dwuzakresowy przepływomierz przepustnicy

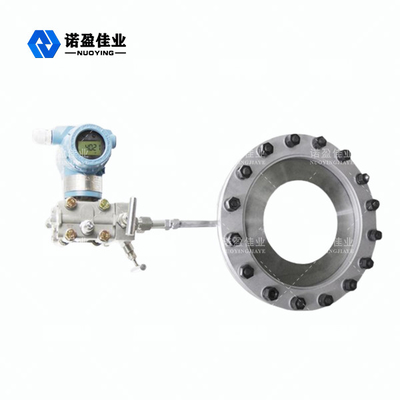

NY-SL Dwuzakresowy przepływomierz z przepustnicą Opis produktu
Standardowy przepływomierz różnicowy ciśnienia dławiącego charakteryzuje się brakiem ruchomych części, dobrą odpornością na wstrząsy, silną zdolnością przeciwzakłóceniową, wygodną obsługą i weryfikacją itp.
Szeroko stosowany w produkcji przemysłowej.Stosunek zakresu standardowego przepływomierza różnicowego z dławieniem wynosi około 1:3 do 1:4.Gdy stosunek zakresu jest powiększony, trudno jest zapewnić dokładność pomiaru.Wraz z rozwojem nowoczesnego przemysłu i poprawą wymagań procesowych użytkowników, stosunek rozpiętości wymaga jej wartości 1:10, a nawet więcej, zwłaszcza gdy przepływomierz wykorzystywany jest do pomiarów i rozliczeń handlowych, co wymaga większej precyzji i większego rozpiętości.Zgodnie z wymaganiami użytkowników nasza firma opracowała inteligentny dwuzakresowy typ różnicy ciśnień Przepływomierz, od teorii do praktyki, rozwiązuje problemy, które dręczą użytkowników od dawna.
Inteligentne przepływomierze dwuzakresowe zwykle wykorzystują dwa czujniki różnicy ciśnień o wysokim i niskim zakresie, a górna granica różnicy ciśnień niskiego zakresu jest górną granicą górnego zakresu.
Dwuzakresowy przepływomierz różnicowy 17,32% FS jest szeroko stosowany w przemyśle naftowym, chemicznym, metalurgicznym, energetycznym i innych.
Funkcja projektowa przepływomierza NY-SL z podwójnym zakresem przepustnicy
1. Inteligentny dwuzakresowy przepływomierz różnicy ciśnień, do urządzenia dławiącego, dzięki wprowadzeniu niskozakresowego czujnika różnicy ciśnień i wysokozakresowego czujnika różnicy ciśnień oraz płynnemu połączeniu wyjść, typ różnicy ciśnień Przepływomierz ma dwa przepływomierze różnicy ciśnień z wysokim i niskim zakresem, dzielące inteligentną jednostkę transmisyjną, co znacznie poprawia dokładność pomiaru przepływu w niskim zakresie.
2. Przepływomierz różnicy ciśnień pojedynczego zakresu, po wprowadzeniu nieliniowej kompensacji współczynnika wypływu C i nieliniowej kompensacji współczynnika rozszerzalności, wyposażony w precyzyjny przetwornik różnicy ciśnień, zakres może osiągnąć 1:10.Stosunek zakresu przepływomierza różnicy ciśnień może osiągnąć 1:65, co znacznie poprawia dokładność systemu w dolnym zakresie.
3. Zintegrowana konstrukcja eliminuje zniekształcenia transmisji sygnału różnicy ciśnień i zapewnia dokładność systemu.
4. Doskonała stabilność, niezawodność i działanie antywibracyjne.
5. Zapewnia możliwość dostosowania do wysokiej temperatury, wysokiego ciśnienia, niskiego ciśnienia statycznego, niskiego natężenia przepływu i płynu o niskiej gęstości i wygodnie jest zmienić zakres.
6. Dopóki jest zaprojektowany, wyprodukowany, zainstalowany i używany zgodnie z normą, określoną dokładność można uzyskać bez rzeczywistej kalibracji przepływu.
Parametry techniczne przepływomierza NY-SL z podwójnym zakresem przepustnicy
| Numer produktu | NY-SL |
| typ mediów | ciecz, gaz, para |
| Średnica nominalna | 50mm≤DN≤1200mm |
| Ciśnienie nominalne | PN≤31,4MPa |
| Zakres liczb Reynoldsa | Gdy 0.10≤β≤0.56, 5000≤ReD;gdy 0.56≤β≤0.75, 10000≤ReD |
| Współczynnik przysłony β | 0,10≤β≤0,75 |
| Klasa dokładności | ± 0,5%, ±1,0% |
| Metoda połączenia | Połączenie kołnierzowe, połączenie zgrzewane doczołowo |
| Materiał rury | Stal węglowa, stal nierdzewna, inne |
| Poziom ciśnienia | ≤0,25MPa,≤0,6MPa …… ≤32,0MPa |
