Szczegóły Produktu:
|
| Typ mediów: | Ciecz, gaz, para | Średnica nominalna: | 25mm≤DN≤1200mm |
|---|---|---|---|
| Ciśnienie nominalne: | PN≤25MPa | temperatura robocza: | t ≤ 350 ℃ |
| Klasa dokładności: | ± 0,5%, ±1,0% | Materiał rury: | Stal węglowa, stal nierdzewna, inne |
| Prosta długość rury: | Przednia prosta rura to 1 ~ 3D, a tylna prosta rura to 3 ~ 5D | Metoda połączenia: | Połączenie kołnierzowe, połączenie zgrzewane doczołowo |
| High Light: | Przepływomierz masowy typu klinowego,przepływomierz klinowy o wysokiej dokładności pomiaru,przepływomierz klinowy 25MPa |
||

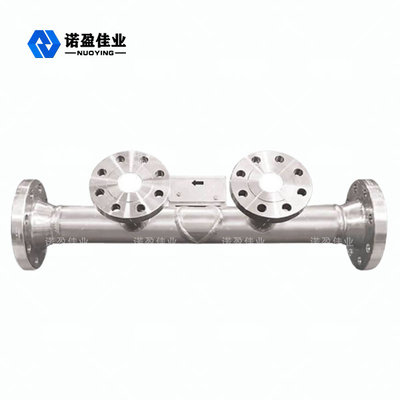

Wysoka dokładność pomiaru Łatwy w instalacji Użytkowanie i konserwacja Przepływomierz klinowy NY-XX
Opis produktu przepływomierza klinowego NY-XX
Przepływomierz klinowy to przepływomierz, który mierzy przepływ za pomocą elementu dławiącego w kształcie litery V.Jego zaokrąglony górny kąt jest skierowany w dół, co sprzyja płynnemu przepływowi cieczy zawierających zawieszone cząstki lub lepkie ciecze i nie spowoduje zastoju przed elementem dławiącym.500mPa·S , używany do pomiaru przepływu szlamu, pulpy rudy, piaszczystej ropy naftowej, ścieków, ciężkiego oleju, oleju resztkowego i innych zawiesin zawierających substancje stałe i płynnych mediów, takich jak niska liczba Reynoldsa.Może być również używany do pomiaru przepływu mediów gazowych i parowych.Ten produkt jest używany do różnych gazów, zwłaszcza do pomiaru przepływu gazu brudnego i gazu ziemnego.
Cecha konstrukcyjna przepływomierza klinowego NY-XX
1. Zastosowanie części dławiących typu "V" może wyeliminować obszar stagnacji i zapobiec zatykaniu się systemu.
2. Liczba Reynoldsa ma szeroki zakres zastosowań.Gdy liczba Reynoldsa wynosi 500, kwadratowa zależność między ciśnieniem różnicowym a przepływem jest nadal zachowana.
3. Przetwornik różnicy ciśnień może wysyłać sygnały elektryczne od 4 do 20 mA, co jest wygodne w użyciu z różnymi przyrządami.
4. Łatwy w instalacji, użytkowaniu i konserwacji.
5. Wysoka dokładność pomiaru, rozszerzona niepewność kalibracji przepływu: ±0,5%～±0,2% (kalibracja wodna lub kalibracja olejowa).
6. Ma dobrą długoterminową stabilność i jest chwalony przez użytkowników jako instrument o zerowej stopie awarii.
7. Licznik jednorazowy jest podzielony, a zasięg można rozszerzyć, wymieniając klin (środkowy).
8. Różne style:
Typ zwykły: Stosunek kręcenia mieści się w zakresie 1:, a nieliniowy błąd współczynnika przepływu wynosi ≤±1%.
Typ wysokowydajny: współczynnik regulacji mieści się w zakresie 1: rozszerzona niepewność kalibracji przepływu wynosi ±0,5%～±0,2%
Parametry techniczne przepływomierza klinowego NY-XX
| Numer produktu | NY-XX |
| typ mediów | ciecz, gaz, para |
| Średnica nominalna | 25mm≤DN≤1200mm |
| Ciśnienie nominalne | PN≤25MPa |
| Zakres liczb Reynoldsa | Czerwony może spaść nawet do 300 i nawet do 106+ |
| Temperatura robocza | t ≤ 350 ℃ |
| Klasa dokładności | ± 0,5%, ±1,0% |
| Prosta długość rury | Przednia prosta rura to 1 ~ 3D, a tylna prosta rura to 3 ~ 5D |
| Metoda połączenia | Połączenie kołnierzowe, połączenie zgrzewane doczołowo |
| Materiał rury | Stal węglowa, stal nierdzewna, inne |
| Poziom ciśnienia | ≤0,25MPa,≤0,6MPa …… ≤10,0MPa |
