Szczegóły Produktu:
|
Precyzja: | Ciecz 1,0%; Powietrze 1,5% | Materiał: | SS316 |
---|---|---|---|
Ciśnienie znamionowe: | 4,0 MPa (DN15, DN25, DN40, DN50) | Poziom ochronny: | IP65 |
Zakres: | Ciecz:2,5-100000L/h;Powietrze:0,07-3000m^3/h | Stosunek zasięgu: | 10:1 (DN≤100mm);5:1 (DN>100mm) |
Połączenie: | Śruba, zacisk, kołnierz | Wyjście: | 4~20mA,RS485 |
Rodzaj: | Rotametr do rur metalowych | Gwarancja: | 12 miesięcy |
High Light: | Przepływomierz pływakowy z metalową rurką IP65,rotametr przepływu powietrza o zmiennej powierzchni,rotametr przepływu powietrza z metalową rurką SS316 |

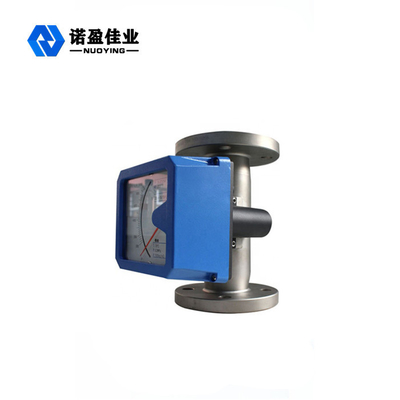

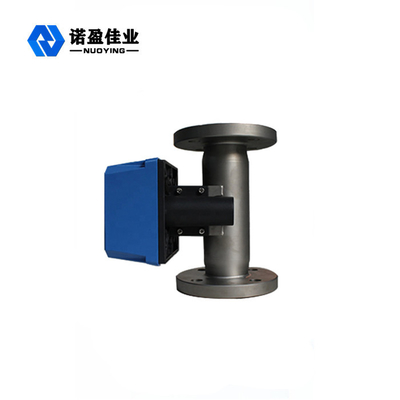

Rotametr przepływu powietrza Przepływomierz z metalową rurką o zmiennej powierzchni
Opis rotametru przepływu powietrza:
Rotametr do rur metalowych serii NYGZ-L charakteryzuje się prostą konstrukcją, niezawodną pracą, dużą dokładnością i szerokim zakresem zastosowań.Wytrzymuje wyższe ciśnienia niż rotametry szklane.Przepływomierze serii NYGZ-L posiadają lokalną sygnalizację, elektryczną zdalną transmisję, alarm wyłącznika krańcowego, odporność na korozję, typ płaszcza, typ tłumienia i odmiany przeciwwybuchowe.Jest szeroko stosowany w pomiarach i automatycznej kontroli przepływu cieczy i gazu w obronności narodowej, przemyśle chemicznym, naftowym, metalurgicznym, elektroenergetycznym, ochronie środowiska, medycynie i przemyśle lekkim oraz innych działach.
Niektóre części detektora przepływomierza są wykonane z materiału ze stali nierdzewnej 1Cr18Ni9Ti, a w szczególnych przypadkach mogą również składać się z materiałów odpornych na korozję, takich jak Cr18Ni12Mo2Ti lub F46.Z wyjątkiem specjalnych specyfikacji, wysokość przepływomierza wynosi 250 mm.Kołnierz łączący przyjmuje standard GB / T9119.8~10 i można go również dostosować do specjalnych wymagań użytkowników
Parametry rotametru przepływu powietrza:
Parametr techniczny | |
Ciśnienie nominalne | DN15, DN25, DN50-- 4.0MPa (maks.: 20MPa) |
DN80, DN100, DN150 -- 1,6 MPa | |
DN80-- maks. 10MPa | |
DN100-- maks. 6,4 MPa | |
DN150-- maks. 4.0MPa | |
Średnia temperatura | Standard: -30 ℃ ~ + 120 ℃, wysoka temperatura: 120 ℃ ~ 350 ℃ |
Zakres średnic | DN15,25,50,80,100,150 |
Precyzja | 1,0% |
Zasilacz | 24VDC (12~36VDC) |
Lepkość | DN15: η<30mPa.s |
DN25: η<250mPa.s | |
DN50~DN150: <300mPa.s | |
Wyjście sygnału | 4~20mADC (dwuprzewodowy);dołączony protokół HART dozwolony |
Rodzaj połączenia | Standard: połączenie kołnierzowe, GB/T9119-2000 |
Zakres przepływu | Ciecz: 1,0-150000L/H;Gaz: 0,5-3000m³/H |
Zmierz stosunek | 10:1, |
Przeciwwybuchowy | Typ iskrobezpieczeństwa: ExiaIICT6 |
Typ ognioszczelny: ExdIICT6l | |
Zwilżony materiał | R1: 304,1Cr18Ni9Ti |
Ro :316, 0Cr18Ni12Mo2Ti | |
RL: 316L, 00Cr17Ni14Mo2Ti; | |
Ti: stop tytanu; | |
Rp: Podszewka z PTFE |
Funkcje rotametru przepływu powietrza:
1. Dwa rodzaje medium
Metalowe rotametry mogą badać dwa rodzaje mediów gazowych i ciekłych.
2. Duży współczynnik przepływu
Rotametr o dużym współczynniku przepływu 1:10, zarówno płynnym, jak i gazowym
3. prosty i przejrzysty odczyt danych
Przepływ mete z mechanicznym i cyfrowym wyświetlaczem, z podwójną linią do wyświetlania natężenia przepływu i całkowitego przepływu.
4.Funkcje rotametrów
Rotametr gazu z przyłączem kołnierzowym i wyjściem 4-20mA opcjonalnym i różnym zakresem przepływu dla Ciebie.
5.Szeroka aplikacja
Metody instalacji typu pionowego i poziomego, które są bardziej odpowiednie na różne okazje.
6. Długa żywotność i stabilność!
Wszystko w konstrukcji metalowej, przeznaczone do pomiaru korozyjnego medium o wysokiej temperaturze i ciśnieniu
Może wybrać system pomiarowy materiałów wykonanych ze stali nierdzewnej, stopu Hart, tytanu, PTFE.
Struktura sprzężenia magnetycznego, która gwarantuje transport danych, co sprawia, że sygnał jest bardziej stabilny.
