Szczegóły Produktu:
|
Ciśnienie nominalne: | ≤2,5Mpa | Średnica nominalna: | DN500 (DN2600) |
---|---|---|---|
Precyzja: | ± 3% ~ ± 5% | ||
High Light: | Wstaw przepływomierz Venturiego,przepływomierz różnicy ciśnień Venturiego,przepływomierz z rurką Venturiego DN500 |

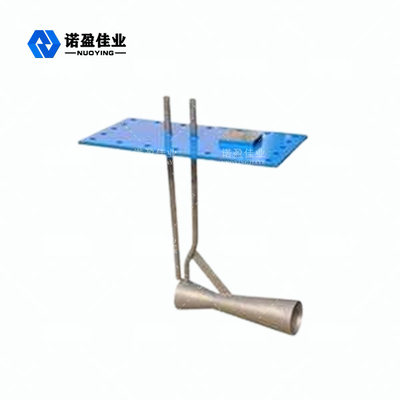

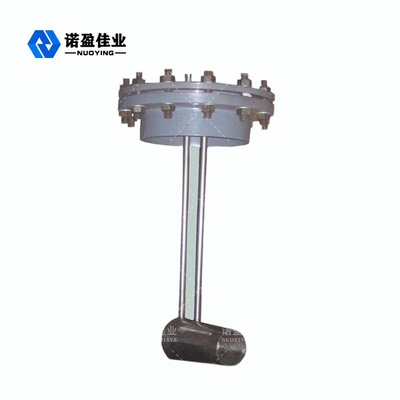

Krótki rozmiar montażowy Dobra stabilność Duża wkładka różnicowa ciśnienia Venturi
Wstawiana zwężka Venturiego to klasyczna zwężka Venturiego o mniejszej średnicy umieszczona w środku okrągłej rury.Różnica między ciśnieniem statycznym w przedniej prostej rurze a ciśnieniem statycznym w przewężeniu tej włożonej rury jest mierzona w celu poznania natężenia przepływu, które można wykorzystać do natężenia przepływu gazów o większych średnicach rur (np. gaz wielkopiecowy, spaliny itp.).
Wstaw zasadę działania Venturi
Urządzenie do pomiaru różnicy ciśnień płynów, wynalezione przez włoskiego fizyka GB Venturiego, stąd nazwa.Venturi to rura, która najpierw kurczy się, a następnie stopniowo rozszerza.Mierzona jest różnica ciśnień między sekcją wlotową a najmniejszą sekcją, a natężenie przepływu określa się za pomocą twierdzenia Bernoulliego.Rurka Venturiego składa się z następujących części: ① sekcja wlotowa: krótki odcinek cylindryczny o średnicy D;② odcinek skurczu: kształt stożkowej rurki, kąt stożka około 21° ± 2°;③ gardziel: krótki odcinek prosty, średnica około 1/3 do 1/4 D, długość równa średnicy rury;④ Sekcja dyfuzyjna: kąt stożka 8 ° ~ 15 ° rury stożkowej.Od końca sekcji wlotowej 0,25 ~ 0,75 D na końcu pierścienia ciśnieniowego znajdują się co najmniej cztery otwory ciśnieniowe i pierścień ciśnieniowy do manometru.Ponadto istnieje również pierścień dociskowy z wieloma otworami prowadzący do manometru w środku gardzieli.Różnica ciśnień pomiędzy sekcją wlotową a najmniejszą sekcją (tj. sekcją gardzieli) może być mierzona skalą manometru lub automatycznym rejestratorem.
Wstaw funkcję projektową Venturi
1. Krótki rozmiar instalacji, łatwy w instalacji i niski koszt.
2. Mała strata ciśnienia, oszczędność energii.
3. Dobra stabilność, może być używana do monitorowania procesu.
4. Duża różnica ciśnień, wysoka dokładność, szeroki zakres pomiarowy.
5. Dobra stabilność, z płynną charakterystyką różnicy ciśnień.
6. Szeroki zakres zastosowań, ogólny gaz, spaliny, gaz wielkopiecowy zawierający więcej zanieczyszczeń itp., Przy długotrwałym użytkowaniu nie występuje zjawisko blokowania.Przed i za prosty odcinek rury jest krótszy niż standardowe urządzenie dławiące, około 1,5D przed i 1D po.
7. Dzięki zintegrowanej strukturze samokorygującej temperaturę i ciśnienie online.
Wstaw parametry techniczne zwężki Venturi
Ciśnienie nominalne | ≤2,5 MPa |
Średnica nominalna | DN500 (DN2600) |
Precyzja | ± 3% ~ ± 5% |
