Szczegóły Produktu:
|
| Ciśnienie nominalne: | 0,25 ~ 4,0 MPa, 0,25 ~ 6,3 MPa | Średnica nominalna: | DN50～DN1200, DN50～DN2600 |
|---|---|---|---|
| Precyzja: | ±0,1%～±1,5% | Temperatura mediów: | -50 ℃ ≤ t ≤ 500 ℃ |
| Metoda połączenia: | Połączenie kołnierzowe, gwintowane, spawane | Standardy referencyjne: | GB/T2624-2006, JJG640-94 i ASMEPTC19.5-2004 |
| High Light: | Pomiar przepływu Przepływomierz Venturiego,Połączenie kołnierzowe Przepływomierz Venturiego,Przepływomierz turbinowy Venturi |
||

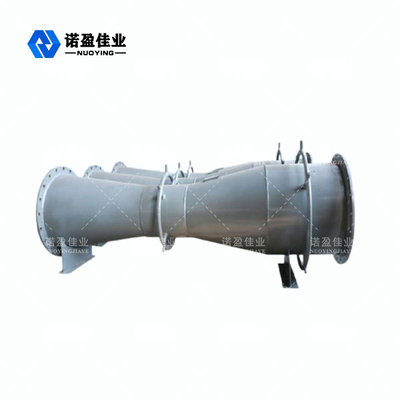

Trwała i stabilna wydajność Mała strata ciśnienia Klasyczny Venturi
Klasyczna zasada działania Venturi
Płyn, który wypełnia rurę, gdy przepływa przez dławik w rurze, natężenie przepływu spowoduje miejscowy skurcz w szyjce zwężki Venturiego.Tym samym natężenie przepływu wzrasta, ciśnienie statyczne maleje, a więc w odcinku zwężki zwężki Venturiego przed i po różnicy ciśnień.Im większy przepływ płynu, tym większa różnica ciśnień, dzięki czemu różnica ciśnień może być mierzona na podstawie wielkości przepływu.Ta metoda pomiaru oparta jest na równaniu ciągłości przepływu (prawo zachowania masy) i równaniu Bernoulliego (prawo zachowania energii).
Klasyczna funkcja projektowania Venturi
1. Prosta konstrukcja, trwała i stabilna wydajność.
2. Mała strata ciśnienia, oszczędzając energię potrzebną do transportu płynów.
3. Dokładne obliczenia, małe zużycie energii.
4. Może być stosowany do różnych brudnych mediów, takich jak ciecz, gaz, para i przepływ dwufazowy.
5. Standardowa zwężka Venturiego jest dłuższa, około 2 do 5 razy większa od średnicy rury.
6. W zakresie średnic 50 ~ 1200 nie ma potrzeby prawdziwej kalibracji przepływu.Poza tym zakresem może być zaprojektowany i wyprodukowany przez odniesienie.Gdy wymagana jest wyższa dokładność, można przeprowadzić kalibrację rzeczywistego przepływu.
Klasyczne parametry techniczne Venturi
| Ciśnienie nominalne | 0,25 ~ 4,0 MPa, 0,25 ~ 6,3 MPa |
| Średnica nominalna | DN50～DN1200, DN50～DN2600 |
| Precyzja | ±0,1%～±1,5% |
| Temperatura mediów | -50 ℃ ≤ t ≤ 500 ℃ |
| Metoda połączenia | Połączenie kołnierzowe, gwintowane, spawane |
| Standardy referencyjne | GB/T2624-2006, JJG640-94 i ASMEPTC19.5-2004 |
