Szczegóły Produktu:
|
| Średnica nominalna: | DN50 (DN1000) | Ciśnienie nominalne: | ≤450MPa |
|---|---|---|---|
| Temperatura otoczenia: | -20 ℃ ～ + 55 ℃ | Średnia temperatura: | -20 ℃ + 300 ℃ |
| Precyzja: | ±1,0%～±1,5% | Metoda połączenia: | Zacisk kołnierzowy, połączenie gwintowane, połączenie kołnierzowe, typ wkładki itp. |
| Wymagania dotyczące prostych odcinków rur: | Odcinek prostej rury w górę powinien być ≥ 10DN, odcinek rury prosty w dół powinien być ≥ 5DN gazu | ||
| High Light: | Przepływomierz turbinowy z zaciskiem kołnierzowym,przepływomierz turbinowy 450 MPa,przepływomierz turbinowy przepustnicy |
||

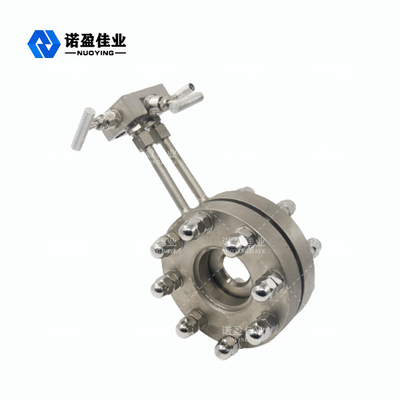

Szeroki zakres zastosowań Stabilna wydajność All-In-One Fly Meter
Urządzenie dławiące ma wiele zalet, ale generalnie wyczuwa linię ciśnieniową w obciążeniu pracą w polu, ale także jest podatne na wycieki, blokowanie i inne problemy.W ostatnich latach przetworniki różnicy ciśnień dokonały szybkiego rozwoju, nie tylko kompaktowych rozmiarów i stabilnej wydajności, łatwej regulacji, w zasadzie nie ma potrzeby regulacji punktu zerowego w procesie użytkowania.Te zalety przyczyniły się do opracowania i zastosowania jednoczęściowego przepływomierza dławiącego (w tym kryzy, pierścieniowej kryzy, dyszy itp.).
Zasada działania „wszystko w jednym”
Zainstalowany w wewnętrznym otworze lub dyszy rurociągu i innych częściach dławiących, ze względu na części dławiące otworu mniejsze niż wewnętrzna średnica rury, gdy płyn przepływa przez części dławiące, przekrój belki przepływowej nagle się kurczy, przepływ tempo przyspieszone.Ciśnienie statyczne płynu na tylnym końcu przepustnicy jest zmniejszone, więc różnica ciśnień statycznych jest generowana przed i za przepustnicą, co ma określony numeryczny związek z natężeniem przepływu płynu, zgodnie z Q = K.√△ P.Przetwornik różnicy ciśnień (lub miernik różnicy ciśnień) służy do pomiaru różnicy ciśnień przed i za przepustnicą w celu uzyskania pomiaru natężenia przepływu.
Wielofunkcyjna konstrukcja miernika lotu
1. Obliczenie kryzy przyjmuje międzynarodowy standard i przetwarzanie.
2. Standardowe urządzenie dławiące może być użyte bez rzeczywistej kalibracji przepływu.
3. Jednoczęściowa kryza jest łatwiejsza do zainstalowania, nie ma potrzeby wyciągania rury ciśnieniowej, może być bezpośrednio podłączona do przetwornika różnicy ciśnień i przetwornika ciśnienia.
4. Szeroki zakres zastosowań, można zmierzyć cały przepływ jednofazowy, można również zastosować część przepływu mieszanego.
5. Struktura urządzenia dławiącego jest łatwa do skopiowania, prosta, solidna, stabilna i niezawodna, długa żywotność i niska cena.
Parametry techniczne miernika lotu „wszystko w jednym”
| Średnica nominalna | DN50 (DN1000) |
| Ciśnienie nominalne | ≤450MPa |
| Temperatura otoczenia | -20 ℃ ～ + 55 ℃ |
| Średnia temperatura | -20 ℃ ～ + 300 ℃ |
| Precyzja | ±1,0%～±1,5% |
| Metoda połączenia |
Zacisk kołnierzowy, połączenie gwintowane, połączenie kołnierzowe, typ wkładki itp.
|
| Wymagania dotyczące prostych odcinków rur |
Odcinek prostej rury w górę powinien być ≥ 10DN, odcinek rury prosty w dół powinien być ≥ 5DN gazu
|
| Ustawienie funkcji | Zgodnie z wymaganiami użytkownika, odpowiednie przyrządy mogą być wybrane w celu uzyskania zdalnej transmisji sygnału (mogą mieć funkcję magistrali), inteligentnej kompensacji, wyświetlania przepływu lub przepływu masowego, standardowego przepływu objętościowego itp. |
