Szczegóły Produktu:
|
| Metoda ekstrakcji ciśnieniowej: | Ekstrakcja ciśnieniowa standardowa C | Ciśnienie nominalne: | ≤450MPa |
|---|---|---|---|
| Średnica nominalna: | DN50 (DN2600) | Precyzja: | ±1,5%～±2,5% |
| temperatura robocza: | -200～450℃ | Metoda połączenia: | Połączenie kołnierzowe, połączenie spawane |
| High Light: | Przepływomierz turbinowy typu pierścieniowego kanału,przepływomierz turbinowy z kryzą DN50,przepływomierz turbinowy do struktury cieczy |
||

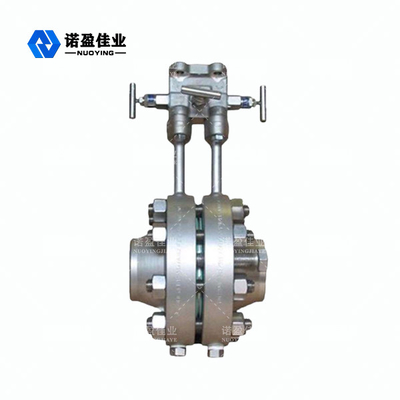

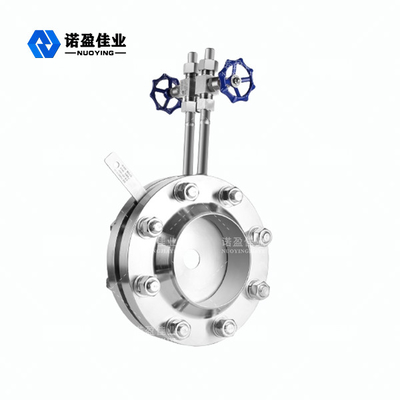

Konstrukcja typu kanału pierścieniowego Płynny przepływomierz płytkowy NYLD-KB z kryzą Tyoe
Przepływomierz z pierścieniową płytą kryzową serii NYLD-KB jest czujnikiem przepływu dławiącym opracowanym na podstawie standardowej płyty kryzowej, ponieważ przyjmuje strukturę typu kanału pierścieniowego, dzięki czemu różne mierzone zanieczyszczone media mogą łatwo przechodzić przez pierścieniową szczelinę między płytą kryzową a rurą .Dlatego też przepływomierz z kryzami pierścieniowymi jest szeroko stosowany w pomiarach przepływu mediów zanieczyszczonych.
Zasada działania przepływomierza płytkowego NYLD-KB z otworem Tyoe
Minimalny przekrój przepływu okrągłego przepływomierza z kryzą jest okrągłym otworem w środku płyty, gdy płyn przepływa przez okrągły otwór z powodu nagłego skurczu obszaru przepływu i przyspieszenia w celu pomiaru przepływu, a minimalny przekrój przepływu przepływomierz z okrągłym otworem jest zewnętrzną krawędzią płyty i wewnętrzną ścianą rury, tworząc okrąg, płyn w wyniku nagłego skurczu obszaru przepływu i przyspieszenia, płyn wokół krawędzi okrągłej płyty z otworem i wynikające warstwa powierzchniowa będzie cylindryczna, zasada oporu wobec płynu jest zbliżona, więc współczynnik oporu powodowany przez przepływomierz kryzowy kołowy do płynu jest stosunkowo podobny, co pozwala na uzyskanie podobnego współczynnika wypływu.
Parametry techniczne przepływomierza płytkowego NYLD-KB z otworem Tyoe
| Metoda ekstrakcji ciśnieniowej | Ekstrakcja ciśnieniowa standardowa C |
| Ciśnienie nominalne | ≤450MPa |
| Średnica nominalna | DN50 (DN2600) |
| Precyzja | ±1,5%～±2,5% |
| Temperatura robocza | -200～450℃ |
| Metoda połączenia | Połączenie kołnierzowe, połączenie spawane |
Cecha konstrukcyjna przepływomierza płytkowego NYLD-KB z kryzą Tyoe
1. Nie tylko może mierzyć przepływ płynów ogólnych, ale może być również stosowany do płynów zawierających różne zanieczyszczenia (takie jak pył, zawiesina, opady itp.), takich jak różne rodzaje gorącego powietrza gazowego, spalin, gazu ziemnego, chłodzenie wody obiegowej itp.
2. Pomiar przegrzanej pary nasyconej pary może uniknąć gromadzenia się kondensatu powstałego w wyniku zatrzymania pary, a gdy para zostanie ponownie wysłana, może szybko wprowadzić dokładny pomiar.Inna część korpusu przyrządu ma prostą rurkę pomiarową, dzięki czemu błędy instalacji (takie jak mimośród, uszczelki wklejone w rurę) mają niewielki wpływ na pomiar przyrządu po zainstalowaniu na miejscu.
3. Używając struktury "równego pierścienia ciśnieniowego", gdy długość prostego odcinka rury nie jest wystarczająco długa, nadal można ją dokładnie zmierzyć.Na przykład: za kolanem 90 ° miernik może mieć wcześniej długość 2D;za kolanem 30° miernik może mieć wcześniej długość 0,5 D.
4. Korzystanie z połączenia "metoda spawania", odpowiednie do płynów o wysokiej temperaturze i pod wysokim ciśnieniem (takich jak para przegrzana), niski koszt, niezawodna praca, stabilna wydajność.
5. Zastosuj strukturę "izolacji płaszcza", odpowiednią do łatwej krystalizacji, łatwego waporyzacji i innych płynów, które należy podgrzać lub schłodzić.
