Szczegóły Produktu:
|
Typowym zastosowaniem: | Pomiar gęstości zbiornika i rurociągu | Model produktu: | NYDE-CR |
---|---|---|---|
Materiał powłoki: | Odlew aluminiowy | Zakres kalibracji: | 0,5 ~ 2,5 g / cm3 (500-2500 kg / m3) |
Wyjście sygnału: | 4...20mA,0~1000Hz,RS485 Modbus RTU | temperatura robocza: | -50 ℃ ~ + 200 ℃ |
Zwilżony materiał: | 316L 、Stal nierdzewna 、Hastelloy | 316L 、Stal nierdzewna 、Zasilacz Hastelloy: | 24VDC ≥50mA |
High Light: | Miernik gęstości widełek stroikowych zbiorników,miernik gęstości widełek wprowadzanych,inteligentny przenośny miernik gęstości kamertonu |

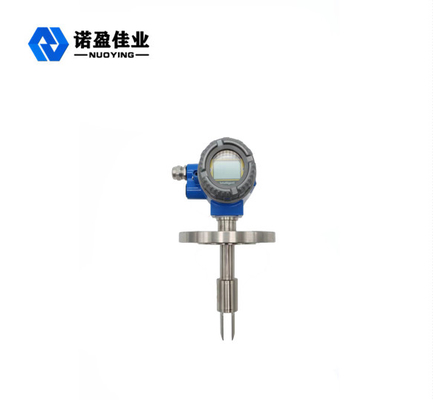

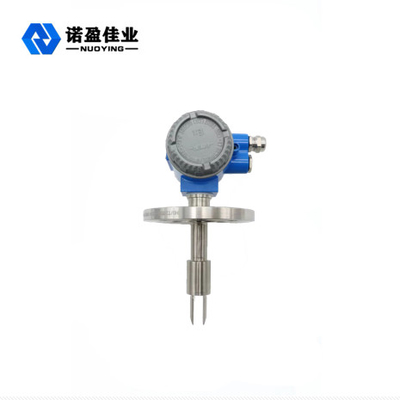

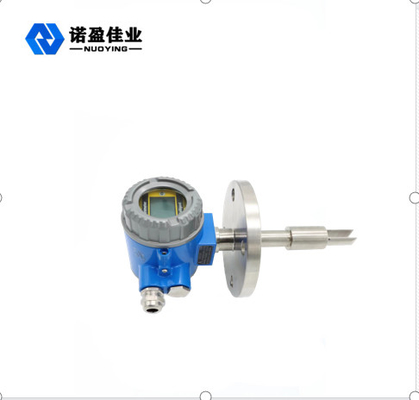

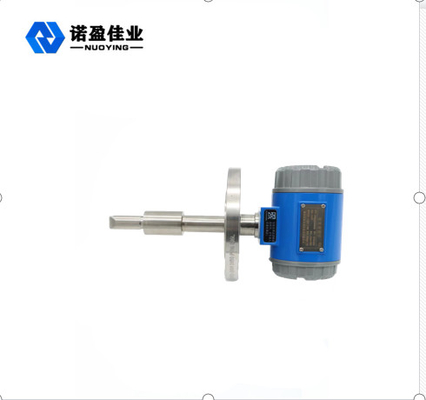

Inteligentny czujnik stroikowy do zbiorników Miernik gęstości Mały obszar ślepy NYDE - Wstawienie CR
Zasada działania miernika gęstości kamertonu
Czujnik działa na zasadzie wibracji elementu, a elementem składowym jest kamerton zanurzony w mierzonej cieczy.Część kamertonu indukuje wibracje poprzez urządzenie piezoelektryczne zamocowane na jednym końcu dolnej części korpusu widelca.Częstotliwość oscylacji jest wykrywana przez wtórne urządzenie piezoelektryczne przymocowane do drugiego końca widełek, a następnie sygnał jest wzmacniany przez obwód na górze.Gęstość cieczy jest ściśle związana z częstotliwością drgań podczas przepływu mierzonej cieczy.Gdy zmienia się gęstość mierzonej cieczy, zmienia się również częstotliwość drgań podczas przepływu cieczy.Dzięki równaniu można dokładnie obliczyć gęstość mierzonej cieczy
Cechy konstrukcyjneMiernik gęstości kamertonu
◎ nadaje się do pomiaru gęstości zbiorników, rur, medium płynącego lub statycznego.Nadaje się do medium o wysokiej temperaturze, niskiej temperaturze i wysokiej lepkości zawierających zanieczyszczenia.
◎ Elektroniczne urządzenie do konwersji oparte na mikroprocesorze integruje funkcje przetwarzania sygnałów, obliczeń i diagnostyki.
◎ Ciągły pomiar online gęstości i temperatury cieczy, wysoka dokładność, bezpieczniejszy i bardziej niezawodny, może być bezpośrednio wykorzystywany do kontroli procesu produkcyjnego
◎Może komunikować się bezpośrednio z komputerem przez interfejs RS485, a użytkownicy mogą bezpośrednio konfigurować kontakty online, diagnozować usterki i rejestrować dane
◎Podczas pomiaru gęstości i temperatury można obliczyć gęstość podstawową, procent stężenia, procent masy, procent objętości i inne parametry
◎Doskonała konstrukcja chroniąca przed nadciśnieniem, doskonała stabilność temperaturowa, wszystkie spawane uszczelnienie, solidna i niezawodna konstrukcja.
◎jest łatwy w instalacji i obsłudze, a dane można wyświetlić, wkładając płyn.
◎Uprość konserwację bez regularnego czyszczenia
◎Kalibracja nie wymaga standardowego źródła odniesienia, kalibracja laboratoryjna, bez przerywania procesu
◎Typ iskrobezpieczny może być stosowany w miejscach niebezpiecznych, a typ sanitarny może być instalowany w zakładach produkcji żywności
Parametry techniczneMiernik gęstości kamertonu
Typowym zastosowaniem | Pomiar gęstości zbiornika i rurociągu |
model produktu |
NYDE-CR |
Materiał powłoki | Odlew aluminiowy |
skala | 0,5 ~ 2,5 g / cm3 (500-2500 kg / m)3) |
Zakres kalibracji | 0,5 ~ 2,5 g / cm3 (500-2500 kg / m)3) |
Wyjście sygnału | 4...20mA,0~1000Hz,RS485 Modbus RTU |
temperatura robocza |
-50 ℃ ~ + 200 ℃ |
Maksymalne ciśnienie robocze |
207 barów (3000 psi) |
Zwilżony materiał | 316L, stal nierdzewna, Hastelloy |
Powłoka korpusu widelca | Standardowe, PTFE, polerowanie elektrolityczne |
Zasilacz | 24VDC ≥50mA |
Proces łączenia
|
ANSI 150 ~ 1500 RF |
DN50PN16, DN50PN40 | |
Higiena IDF i RJT | |
Wbudowany czujnik temperatury | Czujnik cyfrowy |
poziomy ochrony | IP65,IP67,IP68 (do wyboru) |
Klasa przeciwwybuchowa | Exia II CT6,Ex mb II CT6 (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
