Szczegóły Produktu:
|
| Model: | NYRD702 | Powtarzalność: | ± 3mm |
|---|---|---|---|
| Rezolucja: | 1mm | Próbowanie: | echo 55 próbek / s |
| Sygnał prądu wyjściowego: | 4-20mA | Poziomy wybuchu: | EXiaIICT6 Ga |
| Warunki środowiska: | -40 ℃ ~ + 80 ℃ | Częstotliwość: | 100MHZ-1,8GHZ |
| High Light: | Radarowy przetwornik poziomu ze stali nierdzewnej,radarowy przetwornik poziomu czteroprzewodowy,radarowy przetwornik poziomu cieczy 20mA |
||

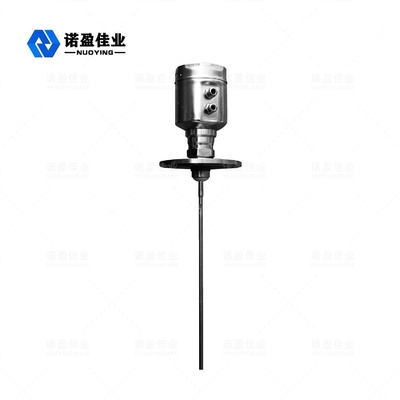

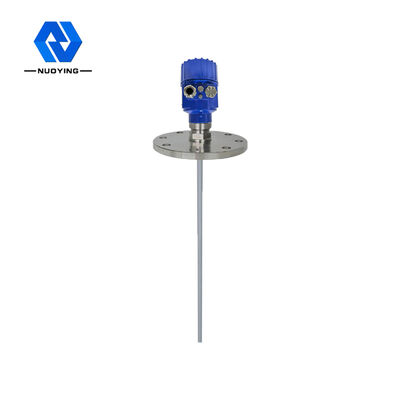

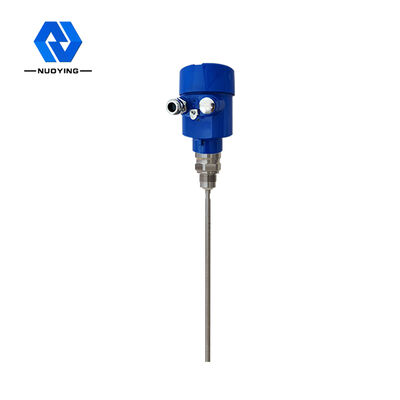

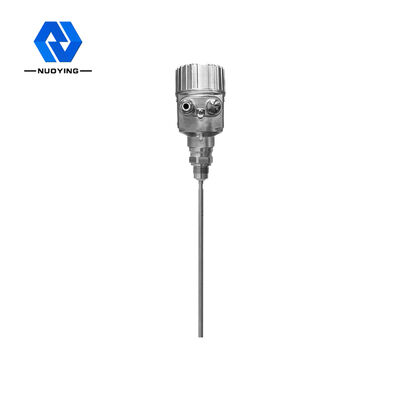

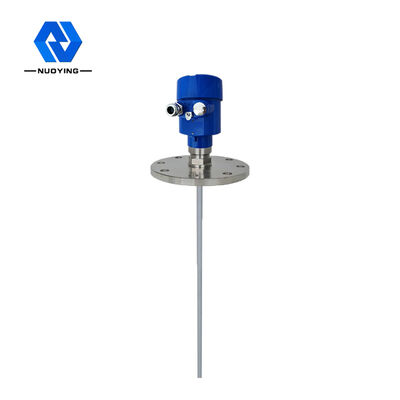

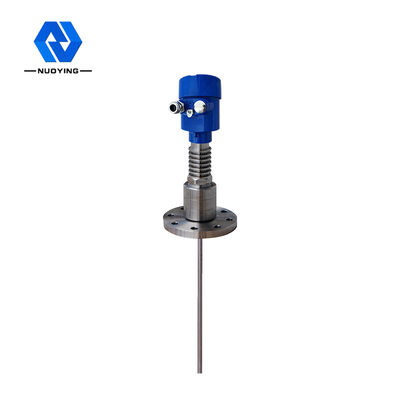

Radarowy przetwornik poziomu NYRD702 ze stali nierdzewnej 4-20mA / HART (dwa przewody / cztery przewody)
Radarowy przetwornik poziomu NYRD702 ze stali nierdzewnej
Radarowy miernik poziomu fali prowadzonej jest miernikiem poziomu opartym na zasadzie odbicia w dziedzinie czasu (TDR).Trzymaj się z dala od eksportu i importu.Impuls elektromagnetyczny radarowego wskaźnika poziomu rozchodzi się wzdłuż stalowego kabla lub sondy z prędkością światła.W przypadku puszek metalowych i plastikowych miernik nie może dotykać wewnętrznej ściany zbiornika.W przypadku zbiornika metalowego wskaźnik poziomu nie powinien być instalowany na środku zbiornika.Część impulsu miernika poziomu jest odbijana, tworząc echo i powraca do nadajnika impulsów tą samą ścieżką.Schemat po prawej pokazuje instalację radarową w kształcie pręta, która jest używana głównie do pomiaru poziomu cieczy.Odległość przetwornika od powierzchni mierzonego medium jest proporcjonalna do czasu propagacji impulsu w tym okresie i obliczana jest wysokość poziomu cieczy.Czujnik można zamontować na środku dachu, jeśli dno pojemnika na stożek może mierzyć w dnie zbiornika.
Parametr techniczny radarowego przetwornika poziomu NYRD702 ze stali nierdzewnej
| Parametry |
Częstotliwość: 100 MHZ-1,8 GHZ Zakres pomiarowy:-kabel :0-30m;pręt, koncentryczny: 0-6m Szybkość odpowiedzi: 0,2 s (w zależności od rzeczywistego użytkowania) Dokładność: <0,1% |
| Interfejs komunikacyjny | Protokół komunikacyjny HART |
| Powtarzalność | ± 3mm |
| Rezolucja | 1mm |
| Próbowanie | echo 55 próbek / s |
| Sygnał prądu wyjściowego | 4-20mA/HART |
| Proces łączenia |
Kołnierz DN50, DN80, DN100, DN150 |
| Ciśnienie procesowe | -1 ~ 40 bar |
| Moc |
Zasilanie: 24VDC (± 10%), napięcie tętnienia: 1Vpp Pobór mocy: maks. 22,5mA |
| Warunki środowiska | -40 ℃ ~ + 80 ℃ |
| Stopień ochrony obudowy | IP68 |
| Poziomy wybuchu | EXiaIICT6 Ga |
| Zasilanie oprzyrządowania i podłączenie przewodu wyjściowego sygnału |
Współdzielenie dwużyłowego kabla ekranowanego Wejście kablowe: 2 M20 × 1,5 (średnica kabli 5 - 9mm) |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
