Szczegóły Produktu:
|
Materiał anteny: | Kabel podwójny/304 (opcjonalnie) | Skala: | 30M |
---|---|---|---|
Średnia temperatura: | -40~+150℃ | Ciśnienie procesowe: | -0,1 ~ 4,0 MPa |
Proces łączenia: | Kołnierz (opcjonalnie) | Poziom ochrony: | IP67 |
Typowym zastosowaniem: | Ciecze, proszki, ciała stałe o niskiej stałej dielektrycznej | ||
High Light: | Radarowy nadajnik poziomu z podwójnym przewodem,radarowy nadajnik poziomu fali prowadzonej 30m,radarowy nadajnik poziomu cieczy z falą kierowaną |

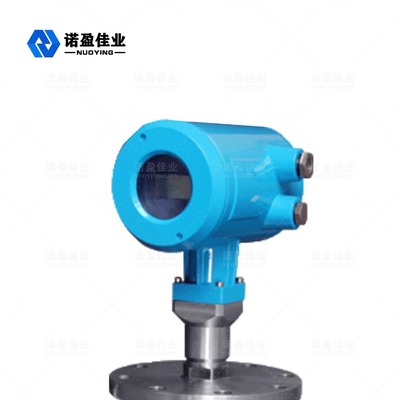

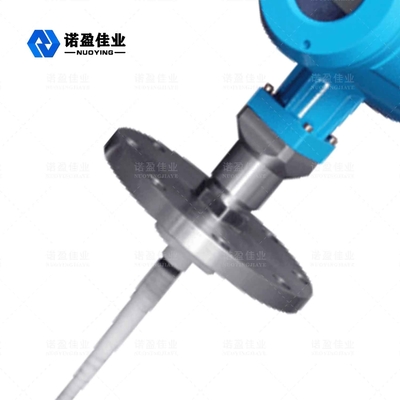

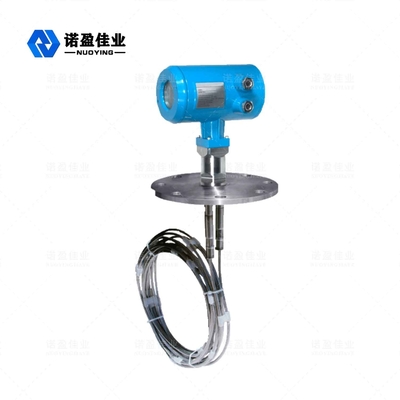

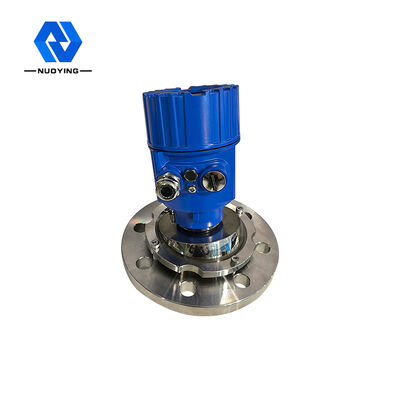

Wysoka dokładność pomiaru Podwójny kabel 30m NYRD703 Radarowy przetwornik poziomu z falą kierowaną
Zasada działania radaru z falowodową falą kierowaną NYRD703
Dzięki zaawansowanemu mikroprocesorowi i unikalnej technologii przetwarzania echa choDiscovery, radarowy miernik poziomu z falą falowodową może być używany w różnych złożonych warunkach. Ze względu na rodzaj połączeń procesowych i elementy wykrywania, radarowy miernik poziomu z falą sterowaną serii HCDAR-5X jest odpowiedni do różnorodnych złożonych warunków i zastosowań.Takich jak: media o wysokiej temperaturze, wysokim ciśnieniu i niskiej stałej dielektrycznej.Praca impulsowa, instrumenty radarowe z falą kierowaną transmitują moc jest bardzo niska, mogą być instalowane w różnych metalach, niemetalowym pojemniku, nie szkodzą ludziom i środowisku.
Funkcja projektowania przetwornika poziomu radaru z falowodową falą NYRD703
1. Emitowane fale elektromagnetyczne są stałe i nie wymagają weryfikacji terenowej ani migracji w celu zmiany zasięgu.
2. Różne metody instalacji, mogą być połączone za pomocą gwintu lub kołnierza.
3. Zmiany temperatury, ciśnienia i gęstości nie mają wpływu na pomiar.
4. Brak ruchomych części podczas procesu pomiarowego, brak uszkodzeń mechanicznych części, bezpłatna konserwacja.
5. Można zmierzyć prawie każdy ciekły lub stacjonarny nośnik cząstek.
6. Wadą jest to, że na górze i na dole znajdują się martwe strefy.Minimalna martwa strefa na szczycie to 0,25m.
Parametry techniczne radarowego przetwornika poziomu NYRD703 z falą kierowaną
Typowym zastosowaniem | Ciecze, proszki, ciała stałe o niskiej stałej dielektrycznej |

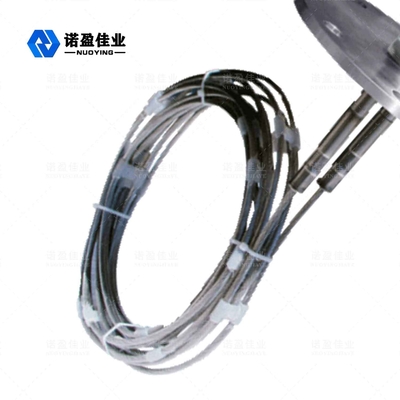

Materiał anteny | Kabel podwójny/304 (opcjonalnie) |
Skala | 30m |
Dokładność pomiaru | 0,05%-0,1% FS |
Zasilacz | 24VDC (dwie linie, cztery linie) |
Średnia temperatura | -40 ~ + 150 ℃ |
Ciśnienie procesowe | -0,1 ~ 4,0 MPa |
Proces łączenia | kołnierz (opcjonalnie) |
Poziom ochrony | IP67 |
Klasa przeciwwybuchowa | Exia II CT6 (opcjonalnie) |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Uwaga: Produkty można dostosować do konkretnych wymagań użytkowników.
