Szczegóły Produktu:
|
| Stosunek zasięgu: | 1:10 | Stres w pracy: | DN15 (DN50: 4,0 MPa) |
|---|---|---|---|
| Średnia lepkość: | DN15＜5mPa*s | Metoda połączenia: | Połączenie gwintowane, połączenie kołnierzowe |
| Długość całkowita: | Sygnał impulsowy, sygnał 4 ~ 20mA | Zasilacz: | 24VDC |
| Zakres pomiaru: | Woda (2,5～60000) L / h, powietrze (0,07～2000) m³ / h, (przy 0,101025 MPa, 20 ℃) | Dokładność pomiaru: | ±1,0%R,±0,5%R,±0,2%R (konfigurowalny) |
| High Light: | Przepływomierz pływakowy 24VDC z metalową rurą,przepływomierz pływakowy z metalową rurą turbinową,przepływomierz turbinowy z metalową rurą |
||

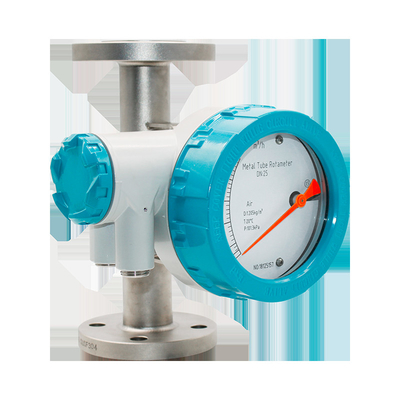

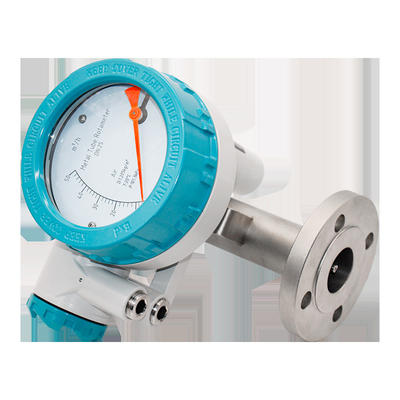

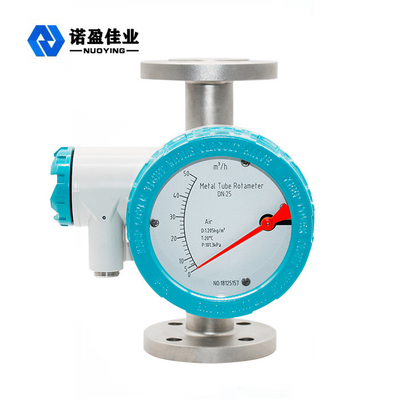

Niezawodna praca Wysoka dokładność Szeroki zakres Przepływomierz pływakowy NYGZ-L z metalową rurką
Konstrukcja przepływomierza pływakowego z metalową rurką serii NYGZ-L to prosta, niezawodna praca, wysoka dokładność, szeroki zakres zastosowań.W porównaniu z przepływomierzem ze szklanym wirnikiem może wytrzymać wyższe ciśnienie.Przepływomierz z serii NYGZ-L ma wskazanie in situ, elektryczną zdalną transmisję, alarm wyłącznika krańcowego, odporność na korozję, typ z płaszczem, typ tłumienia i odmiany przeciwwybuchowe.Szeroko stosowany w obronie narodowej, przemyśle chemicznym, naftowym, metalurgicznym, elektroenergetycznym, ochronie środowiska, medycynie i przemyśle lekkim oraz innych działach pomiaru przepływu cieczy, gazu i automatycznej kontroli.
Części wykrywające przepływomierze są wykonane ze stali nierdzewnej 1Cr18Ni9Ti, na specjalne okazje mogą być również wykonane z Cr18Ni12Mo2Ti lub F46 i innych materiałów odpornych na korozję.Z wyjątkiem specjalnych specyfikacji, wysokość przepływomierza wynosi 250 mm, a kołnierz przyłączeniowy to standard GB / T9119,8 ~ 10, który można również dostosować do specjalnych wymagań użytkowników.
Zasada działania przepływomierza pływakowego NYGZ-L z metalową rurką
Gdy płyn od dołu do góry przechodzi przez pionową rurkę pomiarową, pływak podnosi się pod wpływem różnicy ciśnień, a wysokość podnoszenia pływaka reprezentuje wielkość przepływu.Pływak unosi się na wysokość, która reprezentuje natężenie przepływu i jest przesyłany do wskaźnika poprzez sprzężenie między magnesem w pływaku i magnesem we wskaźniku, które powoduje obrót wskaźnika we wskaźniku.
Parametry techniczne przepływomierza pływakowego NYGZ-L z metalową rurką
| Zakres pomiaru | Woda (2,5～60000) L / h, powietrze (0,07～2000) m³ / h, (przy 0,101025 MPa, 20 ℃) |
| Dokładność pomiaru | ±1,0%R,±0,5%R,±0,2%R (konfigurowalny) |
| Współczynnik zasięgu | 1:10 |
| Stres w pracy | DN15 (DN50: 4,0 MPa) |
| Temperatura mediów | -80℃～+200℃(Przepływomierz F46 z wykładziną 0℃～80℃) |
| Średnia lepkość | DN15＜5mPa*s |
| Metoda połączenia | Połączenie gwintowane, połączenie kołnierzowe |
| Długość całkowita | Sygnał impulsowy, sygnał 4 ~ 20mA |
| Materiał rury pomiarowej |
Zwykły typ: 1Cr18Ni9Ti Odporne na korozję: Cr18Ni12Mo2Ti, 316L, 316 |
| Sygnał wyjściowy | 2-przewodowy (4 do 20) mA, 3-przewodowy (0 do 10) mA |
| Liniowość | 1,0% |
| Zasilacz | 24VDC |
| Pobór energii | 25MW |
| Temperatura otoczenia | -25 ℃ (+ 55 ℃) |
| Klasa przeciwwybuchowa | Exia IICT5 |
