Szczegóły Produktu:
|
Typowym zastosowaniem: | Płyn | Kaliber instrumentu: | Połączenie gwintowane; Połączenie kołnierzowe |
---|---|---|---|
Dokładność pomiaru: | ±1,0%R,±0,5%R,±0,2%R (konfigurowalny) | Stosunek zasięgu: | 1:10; 1:15; 1:20 |
Materiał czujnika: | Stal nierdzewna 304, stal nierdzewna 316 (L) itp. | Temperatura mediów: | -20 ℃ (+ 120 ℃) |
Ciśnienie atmosferyczne: | 86KPa~106KPa | Wyjście sygnału: | Sygnał impulsowy, sygnał 4 ~ 20mA |
High Light: | Przepływomierz z turbiną cieczową Wysoka dokładność,przepływomierz z turbiną cieczową ze stali nierdzewnej 304,gwintowany przepływomierz turbiny wodnej |

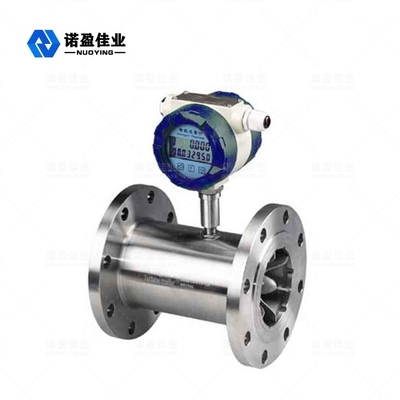

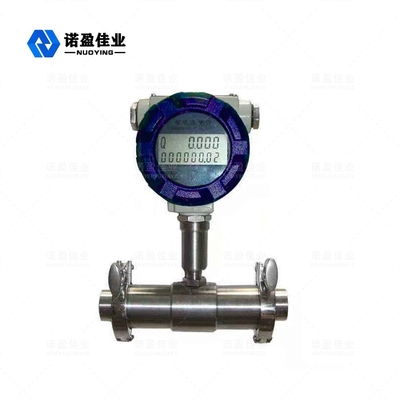

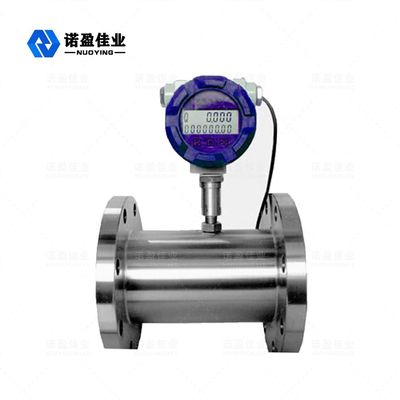

Wysoka dokładność Dobra powtarzalność Płynny przepływomierz turbinowy NYWL-L
Zasada działania przepływomierza turbinowego NYWL-L
Przepływomierz turbinowy serii NYWL-L jest absorbowany zaawansowaną technologią przepływomierzy w kraju i za granicą po optymalizacji projektu, o prostej konstrukcji, lekkiej, wysokiej dokładności, dobrej powtarzalności, responsywnym, łatwym w instalacji i utrzymaniu Zastosowanie nowej generacji przepływomierza turbinowego , szeroko stosowany w pomiarach rurociągów zamkniętych ze stali nierdzewnej 1CraNigTi, 2Cris i korundu Alc0a, twardy stop nie koroduje.I brak włókien, cząstek i innych zanieczyszczeń, lepkość kinematyczna w temperaturze roboczej poniżej 5 × 10-6m3/s cieczy, dla lepkości kinematycznej większej niż 5 × 10-6m²/s cieczy przepływomierz może być używany po kalibracji rzeczywistej cieczy .Jeśli przyrząd wyświetlający ze specjalnymi funkcjami, może być również kontrolą ilościową, alarmem nadmiernej głośności itp., jest idealnym przyrządem do pomiaru przepływu i oszczędzania energii.
Współczynnik oprzyrządowania czujnika pochodzi z kalibracji urządzenia do kalibracji przepływu, które w ogóle nie odpytuje wewnętrznego mechanizmu płynu czujnika, czujnika jako czarnej skrzynki, zgodnie z wejściem (przepływ) i wyjściem (impuls częstotliwości sygnał) w celu określenia jego współczynnika konwersji, jest to wygodne do zastosowań praktycznych.Należy jednak zauważyć, że ten przelicznik (współczynnik oprzyrządowania) jest warunkowy, jego warunki kalibracji są warunkami odniesienia, jeżeli zastosowanie odchylenia od tego warunku zmieni się współczynniki, zmiana zależy od typu czujnika, warunków instalacji rur i płynu fizyczne parametry sytuacji.
Cecha konstrukcyjna przepływomierza turbinowego NYWL-L
1. Wysoka dokładność, ogólnie do ± 1% R, ± 0,5% R, typ o wysokiej precyzji do ± 0,2% R.
2. Dobra powtarzalność, powtarzalność krótkoterminowa do 0,05% ~ 0,2%, wynika to z dobrej powtarzalności, takiej jak częsta kalibracja lub kalibracja online może uzyskać bardzo wysoką dokładność, w rozliczeniach handlowych preferowany jest przepływomierz.
3. Sygnał częstotliwości impulsów wyjściowych, odpowiedni do całkowitego pomiaru i połączenia z komputerem, brak dryfu punktu zerowego, silna zdolność przeciwzakłóceniowa.
4. Potrafi uzyskać sygnał o bardzo wysokiej częstotliwości (3 ~ 4 kHz), mocna rozdzielczość sygnału.
5. Szeroki zakres, średnia i duża średnica do 1:20, mała średnica 1:10, zwarta i lekka konstrukcja, łatwa instalacja i konserwacja, duża przepustowość.
6. Zastosowanie do pomiaru wysokiego ciśnienia, korpus miernika nie musi otwierać otworu, łatwy do wykonania przyrząd wysokociśnieniowy.
7. Specjalne typy czujników mogą być zaprojektowane zgodnie ze specjalnymi potrzebami użytkowników dla różnych typów specjalnych czujników, takich jak typ niskotemperaturowy, typ dwukierunkowy, typ odwiertu, specjalny typ mieszania piasku itp.
8. Może być wykonany w typie wkładania, odpowiedni do pomiaru dużej średnicy, małej straty ciśnienia, niskiej ceny, może być usunięty bez przepływu, łatwy w instalacji i konserwacji.
Parametry techniczne przepływomierza turbinowego NYWL-L
Typowym zastosowaniem | płyn |
Kaliber instrumentu | Połączenie gwintowane;Połączenie kołnierzowe |
Dokładność pomiaru | ±1,0%R,±0,5%R,±0,2%R (konfigurowalny) |
Współczynnik zasięgu | 1:10;1:15;1:20 |
Materiał czujnika | Stal nierdzewna 304, stal nierdzewna 316 (L) itp. |
Temperatura mediów | -20 ℃ (+ 120 ℃) |
Temperatura otoczenia | -20 ℃ + 60 ℃ |
Wilgotność względna | 5% ~ 90% |
Ciśnienie atmosferyczne | 86Kpa~106Kpa |
Wyjście sygnału | Sygnał impulsowy, sygnał 4 ~ 20mA |
Wyjście komunikacyjne | HART/RS485 |
Zasilacz | Zasilanie zewnętrzne: +24VDC±15%, tętnienie ≤±5 Zasilanie wewnętrzne: 2.0~3.0V |
Interfejs linii sygnału | Typ podstawowy, typ przeciwwybuchowy |
Stopień ochrony/przeciwwybuchowy | IP 67/ExiaⅡCT4 lub ExdⅡBT6 |
