Szczegóły Produktu:
|
| Limit przepływu: | 0~20~1600 m3/h | Model: | NYLD-LGQ |
|---|---|---|---|
| Precyzja: | ±1,0%R (±1,5%R) | Ciśnienie nominalne: | 1,0 MPa, 1,6 MPa |
| Materiał: | Allo aluminium, aluminium | Średnica nominalna: | DN20~DN200 |
| Zmierzona temperatura medium: | -20 ℃ ~ 60 ℃ | Klasa przeciwwybuchowa: | ExdIIBT6 |
| High Light: | Aluminiowy przepływomierz turbinowy,przetwornik przepływu turbiny 1600 M3 / H Roots,przeciwwybuchowy przepływomierz turbinowy |
||

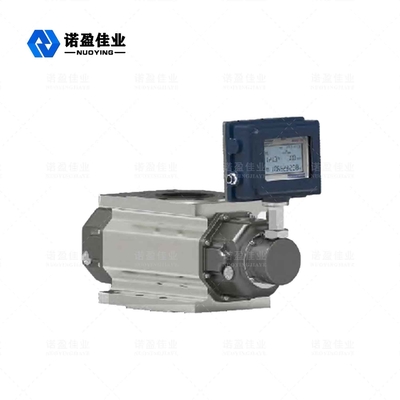

Przepływomierz turbinowy NYLD-LGQ Aluminium 1600 M3 / H Korzenie przeciwwybuchowe
Przepływomierz turbinowy NYLD-LGQ
Przepływomierz gazowy NYLD-LGQ jest używany jako miernik objętości od ponad 100 lat.Dzięki cechom takim jak wysoka precyzja, szeroki zakres, mała objętość, niewielka waga, wygodna instalacja i konserwacja, niezawodna i trwała żywotność, jest szeroko stosowany w przepływomierzach gazu ziemnego, gazu węglowego, powietrza i innych gazów. Jest to idealny przepływomierz urządzenie do gazów miejskich, chemii pól naftowych, badań naukowych i innych wydziałów w kraju i za granicą. Na każdy obrót wirnika wyprowadza czterokrotnie skuteczną objętość komory dozującej, a liczba obrotów wirnika jest przekazywana do inteligentnego przepływu sumator poprzez magnetyczne urządzenie sprzęgające i mechanizm redukcji prędkości, aby wyświetlić skumulowaną objętość gazu wyjściowego.(Rysunek pokazuje tylko cykl ćwiartkowy).
Parametry techniczne przepływomierza turbinowego NYLD-LGQ
| Specyfikacja modelu |
Nominalny średnicaDN mm) |
Limit przepływu (m3/h) |
Przepływ początkowy m3/h |
Nacisk strata przy Qmax |
Ciśnienie nominalne MPa |
Precyzja % |
Zasięg |
Materiał |
| NYLD-LGQ-20A | 25 | 20 | 0,05 | 100 |
1,0 1,6 |
1,0 1,5 |
20:1 | Aluminiowy |
| NYLD-LGQ-40A | 40 | 30 | 0,07 | 100 | 30:1 | |||
| NYLD-LGQ-40B | 40 | 40 | 0,07 | 140 | 40:1 | |||
| NYLD-LGQ-50A | 50 | 60 | 0,1 | 100 | 65:1 | |||
| NYLD-LGQ-50B | 50 | 80 | 0,1 | 140 | 70:1 | |||
| NYLD-LGQ-80A | 80 | 100 | 0,1 | 110 | 70:1 | |||
| NYLD-LGQ-80B | 80 | 150 | 0,12 | 150 | 120:1 | |||
| NYLD-LGQ-80C | 80 | 200 | 0,15 | 180 | 70:1 | |||
| NYLD-LGQ-100A | 100 | 250 | 0,11 | 180 | 80:1 | |||
| NYLD-LGQ-100B | 100 | 300 | 0,11 | 130 | 110:1 | |||
| NYLD-LGQ-100C | 100 | 450 | 0,1 | 200 | 110:1 | |||
| NYLD-LGQ-150A | 150 | 650 | 0,65 | 350 | 80:1 | Aluminium | ||
| NYLD-LGQ-150B | 150 | 1000 | 0,76 | 450 | 90:1 | |||
| NYLD-LGQ-200A | 200 | 1600 | 1.15 | 500 | 53:1 |
