Szczegóły Produktu:
|
Średni zakres temperatur: | -50 ℃ ~ + 200 ℃ | Ciśnienie robocze: | 3000 psi |
---|---|---|---|
Efekt stresu: | nieistotny | Powłoka korpusu widelca: | Standardowy PTFE lub PFA |
Zasilacz: | 24VDC, ≥50 mA | Dokładność wyjściowa (20 ℃): | ± 0,1% odczytu |
Poziom ochrony: | IP67, IP68 | Powłoka: | stop aluminium |
High Light: | Kamerton Przenośny miernik gęstości 24VDC,miernik gęstości ze stopu aluminium,miernik gęstości kołnierza ze stali nierdzewnej |

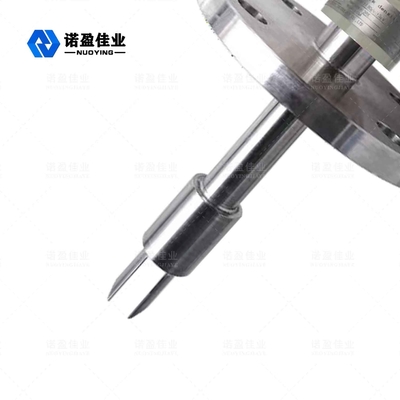

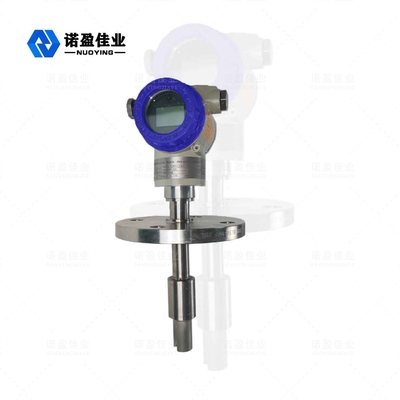

Widelec stroikowy NYDE ze stopu aluminium Kołnierz ze stali nierdzewnej 24VDC 0-600CP
Miernik gęstości stroików NYDEZasada działania
Czujnik działa na zasadzie drgań elementu, a elementem składowym jest część kamertonu zanurzona w mierzonej cieczy.Ciągły pomiar gęstości i temperatury cieczy w trybie online, wysoka precyzja, bezpieczniejszy i bardziej niezawodny, może być bezpośrednio wykorzystywany do kontroli procesu produkcyjnego.Część kamertonu indukuje wibracje poprzez wewnętrzne urządzenie piezoelektryczne zamocowane na dolnym końcu korpusu widelca.Częstotliwość drgań jest wykrywana przez wtórne urządzenie piezoelektryczne zamocowane na drugim końcu korpusu widelca, a następnie sygnał jest wzmacniany przez obwód na górze.Łatwa konserwacja, brak regularnego czyszczenia.Gęstość cieczy jest ściśle związana z częstotliwością drgań podczas przepływu mierzonej cieczy.Gdy zmienia się gęstość mierzonej cieczy, zmienia się również częstotliwość drgań podczas przepływu cieczy.Elektroniczne urządzenie do konwersji oparte na mikroprocesorze, zintegrowane przetwarzanie sygnałów, funkcje obliczeniowe i diagnostyczne.Za pomocą poniższego równania można dokładnie obliczyć gęstość mierzonej cieczy.
D= K0+K1T+K2T2
D= Nieskalibrowana gęstość mierzonego medium (kg/m3)
T= częstotliwość drgań (μs).
K0 , K1 , K2= stała
W procesie wykrywania gęstości, wtykowy miernik gęstości NYDE może automatycznie kompensować wpływ temperatury na gęstość (D) mierzonego medium, a ciśnienie nie ma istotnego wpływu na gęstość.
NYDE Tuning Fork Density Meter Parametry techniczne
Skala | 0,5 – 2,5 g/cm3 (0 – 2500 kg/m3), 0~100,0% |
Zakres kalibracji | 0,5 – 2,5 g/cm3 (0 – 2500 kg/m3) |
Średni zakres temperatur | -50 ℃ ~ + 200 ℃ |
Ciśnienie robocze | 3000psi |
Efekt stresu | Nieistotny |
Wbudowany czujnik temperatury | Czujnik cyfrowy |
Zwilżony materiał | Stal nierdzewna 316L, 2205, stop tytanu |
Powłoka korpusu widelca | Standardowy PTFE lub PFA |
Zasilacz | 24VDC, ≥50 mA |
Wyjście sygnału analogowego | 4-20 mA, RS485 Modbus RTU |
Dokładność wyjściowa (20 ℃) | ± 0,1% odczytu |
Powtarzalność wyjścia (-40~+85℃) | ± 0,05% FS |
Proces łączenia | DIN 50 PN16 DIN 50 PN40 |
Urządzenia sanitarne IDF i RJT | |
Poziom ochrony | IP67, IP68 |
Powłoka | Stop aluminium |
