Szczegóły Produktu:
|
Zasilacz: | 12~24VDC | Ciśnienie nominalne: | 1,6 MPa, 2,5 MPa, 4,0 MPa i więcej |
---|---|---|---|
Klasa dokładności: | 1,0, 1,5 | Temperatura mediów: | -40 ~ 350 ℃ |
Spadek ciśnienia: | Współczynnik rezystancji cd≤2,4 | Sygnał wyjściowy: | Niski poziom impulsu napięciowego ≤ 1 V wysoki poziom ≥ 6 V, standardowy sygnał prądowy 4~20mA |
Klasa przeciwwybuchowa: | Exia II CT6 (opcja) | ||
High Light: | Przepływomierz wirowy 20mA,przepływomierz ciśnieniowy wirowy,przetwornik poziomu cieczy wirowej |

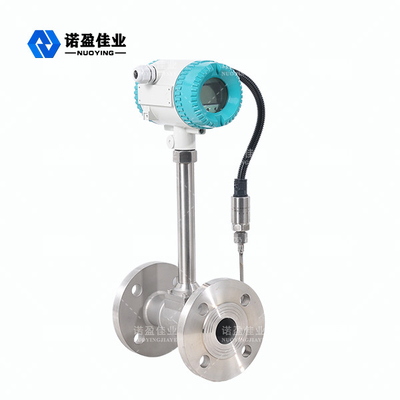

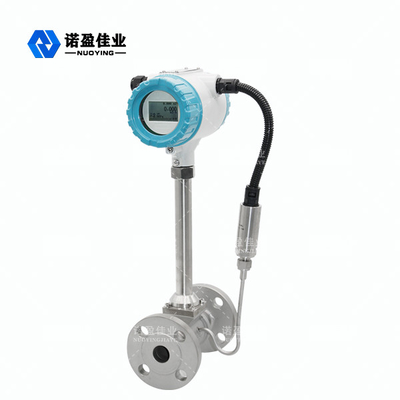

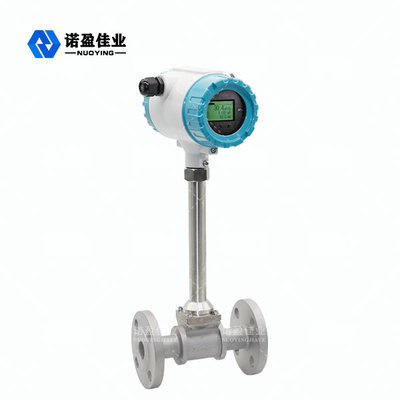

Wysoka dokładność pomiaru Wysoka niezawodność przepływomierza wirowego 20mA
Przepływomierz Vortex opiera się na badaniach i produkcji zasady wiru Carmen, głównie do pomiaru przepływu cieczy w rurociągach przemysłowych, takich jak gaz, ciecz, para i inne media.Charakteryzuje się małym spadkiem ciśnienia, dużym zakresem, dużą dokładnością pomiaru przepływu objętościowego w warunkach pracy prawie niezależnie od gęstości płynu, ciśnienia, temperatury, lepkości i innych parametrów.Brak ruchomych części mechanicznych, dzięki czemu wysoka niezawodność i niskie koszty utrzymania.Parametry przyrządu mogą być stabilne w czasie.Przepływomierz Vortex wykorzystuje piezoelektryczny czujnik naprężeń, który jest wysoce niezawodny i może pracować w zakresie temperatur roboczych -20 ℃ ~ + 250 ℃.Posiada analogowy sygnał standardowy i cyfrowe wyjście sygnału impulsowego, dzięki czemu jest łatwy w użyciu z systemem cyfrowym, takim jak komputer, który jest zaawansowanym i idealnym przyrządem pomiarowym.
Zasada działania przepływomierza Vortex
Przepływomierz Vortex jest zaprojektowany w polu przepływu generatora wirów, sondy detekcyjnej i odpowiednich obwodów elektronicznych i innych komponentów.Kiedy płyn przepływa przez generator wirów, tworzy dwa naprzemienne rzędy wirów po obu stronach, ten wir jest znany jako ulica wirowa Carmen.Strohal, w oparciu o teorię ulicy wirów Carmen, zaproponował, że częstotliwość ulicy wirów Carmen jest proporcjonalna do prędkości przepływu płynu i podał zależność między częstotliwością a prędkością przepływu: f = St × V / d
f: częstotliwość wirów (Hz)
v: średnia prędkość przepływu po obu stronach generatora wirów (m/s )
St: współczynnik Strohala (stały)
Te naprzemienne wiry tworzą serię naprzemiennych podciśnieniów, które oddziałują na sondę detekcyjną i generują serię naprzemiennych sygnałów elektrycznych, które są przekształcane, kształtowane i wzmacniane przez przedwzmacniacz, a następnie wysyłany jest sygnał o częstotliwości impulsów lub standardowy sygnał proporcjonalny do synchronizacja wirowa.
Parametry techniczne przepływomierza Vortex
Zasilacz | 12~24VDC |
Ciśnienie nominalne | 1,6 MPa, 2,5 MPa, 4,0 MPa i więcej |
Klasa dokładności | 1,0, 1,5 |
Temperatura mediów | -40 ~ 350 ℃ |
Spadek ciśnienia | Współczynnik rezystancji cd≤2,4 |
Sygnał wyjściowy | Niski poziom impulsu napięciowego ≤ 1 V wysoki poziom ≥ 6 V, standardowy sygnał prądowy 4~20mA |
Klasa przeciwwybuchowa | Exia II CT6 (opcja) |
Funkcja projektowania przepływomierza Vortex
1. Łatwa instalacja prosta konstrukcja, brak ruchomych części zużywających się.
2. Wysoka dokładność pomiaru, wysoka niezawodność, brak konieczności debugowania na miejscu.
3. Może przesyłać sygnał przepływu z dużej odległości i może być połączony z komputerem w celu realizacji scentralizowanego zarządzania.
4. Płyta wzmacniacza przyjmuje unikalną konstrukcję i jest wspólna dla gazu i cieczy.
5. Istnieje analogowy sygnał standardowy i cyfrowe wyjście sygnału impulsowego, które można łatwo wykorzystać z systemami cyfrowymi, takimi jak komputery.
6. Instrumenty przeciwwybuchowe mogą być używane w odpowiednich miejscach przeciwwybuchowych.
7. Indywidualny projekt i produkcja zgodnie z wymaganiami klienta.
