Szczegóły Produktu:
|
| Precyzja: | <0,1% FS | Częstotliwość: | 100MHZ-1,8GHZ |
|---|---|---|---|
| Skala: | -cable :0-30m; -kabel :0-30m; rod, coaxial :0-6m pręt, koncentryczny: 0-6m | Rezolucja: | 1mm |
| Szybkość odpowiedzi: | 0,2S (w zależności od rzeczywistego użytkowania) | Próbowanie: | echo 55 próbek / s |
| Ciśnienie procesowe: | -1 ~ 40 bar | Stopień ochrony obudowy: | IP67, IP68 |
| High Light: | Radarowy czujnik poziomu ze stali nierdzewnej,radarowy czujnik poziomu z prowadzeniem IP68,radarowy czujnik poziomu cieczy w zbiorniku |
||
Radarowy czujnik poziomu ze stali nierdzewnej NYRD701 Dobry dokładny pomiar

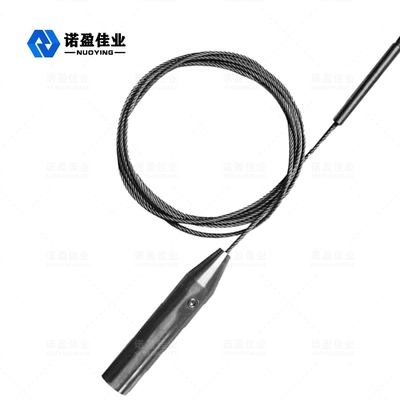

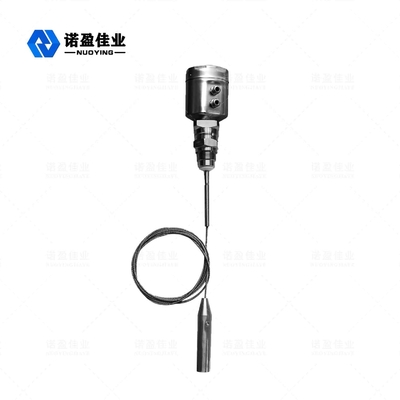

Radarowy czujnik poziomu ze stali nierdzewnej NYRD701
Zalety techniczne radarowego wskaźnika poziomu z falami prowadzonymi: radarowy wskaźnik poziomu do ciągłego pomiaru poziomu cieczy, cząstek stałych i szlamu.Można zmierzyć dowolne medium o stałej dielektrycznej większej lub równej 1,4. Na pomiar radarowego miernika poziomu nie ma wpływu zmiana medium, zmiana temperatury, gaz obojętny i para, kurz, piana itp. Maksymalny zasięg radaru typu biegunowego może osiągnąć 6 metrów. Dokładność miernika poziomu radaru wynosi 1 mm, zasięg 30 metrów, wysoka temperatura 250 stopni, wysokie ciśnienie 40 kg, miernik poziomu radaru nadaje się do obszaru zagrożenia wybuchem. Zwykle używany do pomiaru lepkości ≤ 500CST i niełatwe do wyprodukowania medium adhezyjnego. Wskaźnik poziomu radaru z falą kierowaną jest rodzajem wskaźnika poziomu opartego na zasadzie TDR.Impuls elektromagnetyczny wskaźnika poziomu przemieszcza się z prędkością światła wzdłuż kabla lub sondy.Część impulsu wskaźnika poziomu jest odbijana, tworząc echo i powraca do nadajnika impulsów tą samą ścieżką.Silne hamowanie pary i piany, nie ma wpływu na pomiar. Odległość przetwornika od powierzchni mierzonego medium jest proporcjonalna do czasu propagacji impulsu w tym czasie i obliczana jest wysokość poziomu cieczy.
Radarowy czujnik poziomu ze stali nierdzewnej NYRD701Parametr techniczny
| Parametry | Częstotliwość: 100 MHZ-1,8 GHZ Zakres pomiarowy:-kabel :0-30m;pręt, koncentryczny: 0-6m Rozdzielczość: 1mm Szybkość odpowiedzi: 0,2 s (w zależności od rzeczywistego użytkowania) Dokładność: <0,1% FS |
| Interfejs komunikacyjny | Protokół komunikacyjny HART |
| Powtarzalność | ± 3mm |
| Próbowanie | echo 55 próbek / s |
| Sygnał prądu wyjściowego | 4-20mA |
| Proces łączenia | G1-1/2 Kołnierz DN50, DN80, DN100, DN150 |
| Ciśnienie procesowe | -1 ~ 40 bar |
| Moc | Zasilanie: 24VDC (± 10%), napięcie tętnienia: 1Vpp Pobór mocy: maks. 22,5mA |
| Warunki środowiska | temperatura -40 ℃ ~ + 80 ℃ |
| Stopień ochrony obudowy | IP67, IP68 |
| Poziomy wybuchu | EXia II CT6 Ga |
| Zasilanie oprzyrządowania i podłączenie przewodu wyjściowego sygnału | Współdzielenie dwużyłowego kabla ekranowanego Wejście kablowe: 2 M20 × 1,5 (średnica kabli 5 - 9mm) |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
