Szczegóły Produktu:
|
| Typowym zastosowaniem: | Pomiar gęstości zbiorników i rur | Skala: | 0,5～2,5 g/cm3 (500–2500 kg/m³) |
|---|---|---|---|
| Zasilacz: | 24VDC (≥50 mA) | Wyjście sygnału: | 4～20 mA，0～1000Hz，RS485 Modbus RTU |
| Operacja Temperatura: | -50~+200℃ | Maksymalne ciśnienie robocze: | 207 barów (3000 psi) |
| Proces łączenia: | ANSI 150 do 1500 RF, DN 50 PN16, DN 50 PN40, IDF i RJT typu sanitarnego | Rodzaj obudowy: | Elektrycznie niebieski odlew aluminiowy, jasnożółty odlew aluminiowy, obudowa ze stali nierdzewnej |
| High Light: | Widelec Radar Wskaźnik poziomu zbiornika,Miernik gęstości stroików rurowych,Przenośny densytometr z kamertonem |
||

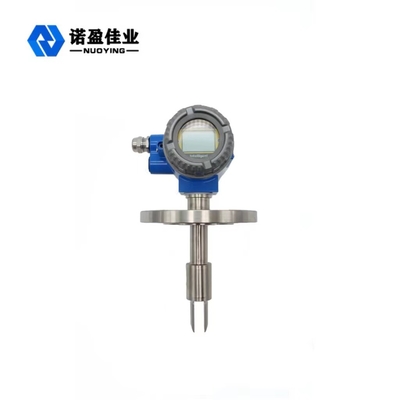

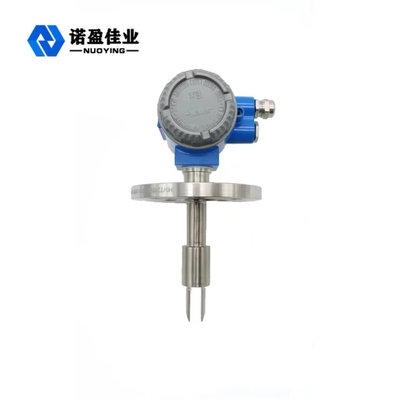

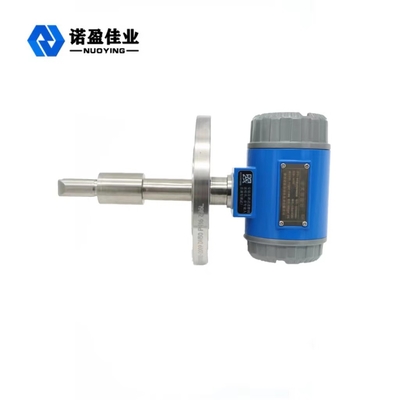

Łatwy w instalacji i obsłudze pomiar gęstości zbiornika i rur Densytometr z kamertonem NYDE-CR
Densytometr insercyjny typu NYYC-MD może być używany do wykrywania gęstości online w czasie rzeczywistym.Może być stosowany w kontroli procesu produktów o gęstości jako parametrze podstawowym lub kontroli jakości z procentem stałym lub procentem stężenia jako odniesieniem.Zastosowanie instalacji typu wkładanego, szeroko stosowanego w rurociągach, kontenerach typu otwartego i kontenerach typu zamkniętego, w detekcji gęstości mediów gęstość płynu zależy bezpośrednio od częstotliwości drgań odbieranych przez kamerton umieszczony w medium.Czujnik Wbudowany czujnik temperatury zapewniający kompensację temperatury.Szeroko stosowany w przemyśle naftowym, chemicznym, browarniczym, spożywczym, farmaceutycznym i mineralnym (takim jak glina, węglan, krzemian itp.), Specyficzne zastosowania w powyższych gałęziach przemysłu w wykrywaniu interfejsu rurociągu wielu produktów, wykrywaniu gęstości mieszaniny mieszającej, punkcie końcowym reaktora monitorowanie, wykrywanie interfejsu jonizatora.
Zasada działania densytometru kamertonowego NYDE-CR
Czujnik działa na zasadzie drgań elementu, przy czym elementem składowym jest kamerton zanurzony w mierzonej cieczy.Część kamertonu wyczuwa wibracje poprzez wewnętrzne urządzenie piezoelektryczne zamocowane na dolnym końcu korpusu widelca.Częstotliwość wibracji jest wykrywana przez wtórne urządzenie piezoelektryczne zamocowane na drugim końcu widełek, a następnie sygnał jest wzmacniany przez obwód u góry.Gęstość cieczy i częstotliwość drgań przy przepływie cieczy mierzonej są ze sobą ściśle powiązane, a gdy zmienia się gęstość cieczy mierzonej, zmienia się również częstotliwość drgań przy przepływie cieczy.Poprzez równanie D=Ko+KIT+KETz można dokładnie obliczyć gęstość mierzonej cieczy.
D = gęstość mierzonego medium bez kalibracji (kg/m³)
T = częstotliwość drgań (μs).
Ko, Ki, K2 = stałe
W procesie wykrywania gęstości densytometr typu plug-in NYYC-MD może automatycznie kompensować wpływ temperatury na gęstość mierzonego medium (D), a ciśnienie nie ma znaczącego wpływu na gęstość.
NYDE-CR Tuning Fork Densytometr Parametry techniczne
| Typowym zastosowaniem | Pomiar gęstości zbiorników i rur |
| Materiał obudowy | Odlew aluminiowy |
| Skala | 0,5～2,5 g/cm3 (500–2500 kg/m³) |
| Zakres kalibracji | 0,5～2,5 g/cm3 (500–2500 kg/m³) |
| Zasilacz | 24VDC, ≥50 mA |
| Wyjście sygnału | 4～20mA,0～1000Hz,RS485 Modbus RTU |
| Operacja Temperatura | -50~+200℃ |
| Maksymalne ciśnienie robocze | 207 barów (3000 psi) |
| Proces łączenia | ANSI 150 do 1500 RF, DN 50 PN16, DN 50 PN40, IDF i RJT typu sanitarnego |
| Wspólny materiał | 316L, stal nierdzewna, Hastelloy |
| Powłoka korpusu widelca | Standardowe, PTFE, polerowanie elektrolityczne |
| Poziom ochrony | IP67 |
| Klasa przeciwwybuchowa | Exia II CT6 |
| Rodzaj obudowy | Elektrycznie niebieski odlew aluminiowy, jasnożółty odlew aluminiowy, obudowa ze stali nierdzewnej |
Funkcja projektowania densytometru stroikowego NYDE-CR
1. Nadaje się do pomiaru gęstości mediów w zbiornikach, rurociągach, przepływających lub stacjonarnych.Nadaje się do pomiaru wysokotemperaturowych, niskotemperaturowych mediów o wysokiej lepkości zawierających zanieczyszczenia.
2. Mikroprocesorowe elektroniczne urządzenie do konwersji, integrujące funkcje przetwarzania sygnałów, obliczeń i diagnostyki.
3. Ciągły pomiar online gęstości i temperatury cieczy, wysoka precyzja, bezpieczniejszy i bardziej niezawodny, może być bezpośrednio wykorzystywany do kontroli procesu produkcyjnego.
4. Może komunikować się bezpośrednio z komputerem przez interfejs RS485, a użytkownicy mogą bezpośrednio wykonywać na nim konfigurację węzła online, diagnostykę błędów i rejestrowanie danych.
5. Podczas pomiaru gęstości i temperatury można obliczyć gęstość podstawową, procent stężenia, procent masy, procent objętości i inne parametry.
6. Doskonała konstrukcja chroniąca przed nadciśnieniem, doskonała stabilność temperaturowa, w pełni spawane uszczelnienie, solidna i niezawodna konstrukcja.
7. Łatwy w instalacji i użyciu, włóż płyn, aby wyświetlić odczyt.
8. Uproszczona konserwacja, brak regularnego czyszczenia.
9. Kalibracja bez wzorcowego źródła odniesienia, bez kalibracji laboratoryjnej, bez przerwy w procesie.
10. Iskrobezpieczny dla miejsc niebezpiecznych, higieniczny dla zakładów produkcji żywności.
