Szczegóły Produktu:
|
| Zakres pomiaru: | -20 ~ + 1600 ℃ | Temperatura otoczenia: | -20 ~ + 80 ℃ |
|---|---|---|---|
| Zasilacz: | 24VDC (12VDC~30VDC) | Przeciążalność: | 0～500Ω |
| Wilgotność względna: | 5%-95% | Proces łączenia: | Kołnierz, gwint (opcjonalnie) |
| Typowym zastosowaniem: | Pomiar cieczy i par w zakresie od -200°C do 1600°C w różnych procesach i innych mediach gazowych lub | Wyjście sygnału: | 4...20mADC(dwie linie);1~5VDC(trzy linie) |
| High Light: | Nadajnik czujnika temperatury 24VDC,przetwornik czujnika temperatury o wysokiej dokładności,przemysłowy czujnik temperatury kołnierza |
||

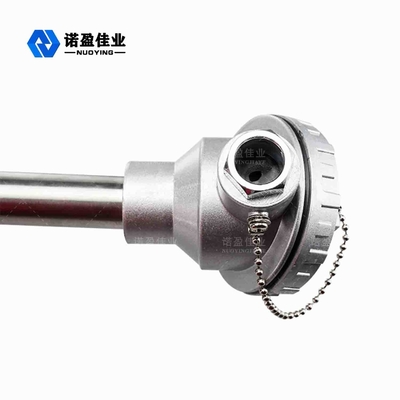

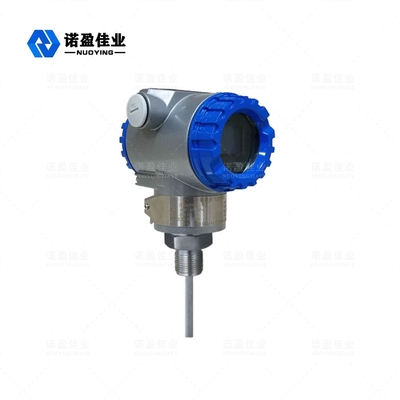

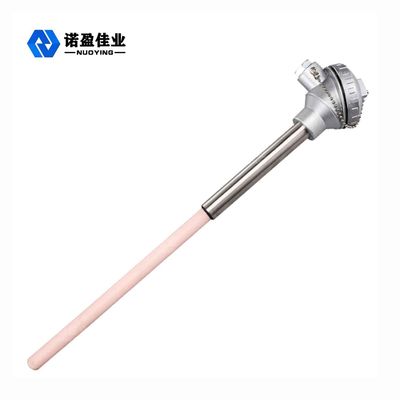

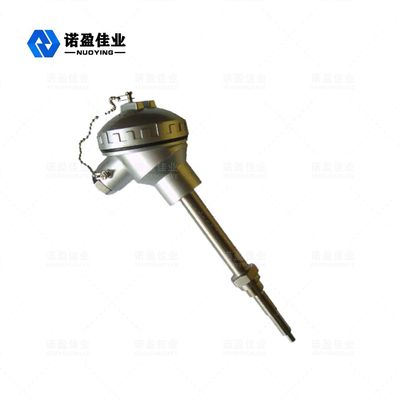

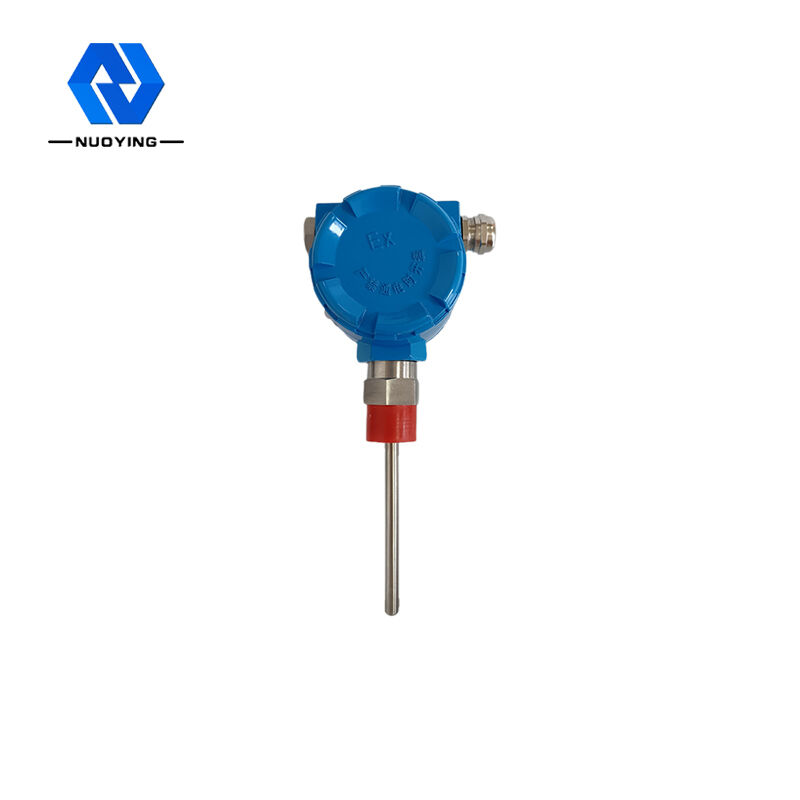

Szybki czas reakcji Wysoka dokładność przetwornika czujnika temperatury 24VDC
Zasada działania nadajnika czujnika temperatury
Przetwornik temperatury NT93420 przyjmuje termoparę, RTD jako element pomiaru temperatury, sygnał wyjściowy z elementu pomiaru temperatury jest przesyłany do modułu nadajnika, który jest konwertowany na sygnał prądowy 4~20mA napięciowy sygnał 0-5V/0-10V oraz wyjście sygnału cyfrowego RS485 po obróbce obwodu stabilizacji i filtracji napięcia, wzmocnieniu pracy, korekcji nieliniowej, konwersji V/I, zabezpieczeniu stałoprądowym i odwrotnym itp. z liniową zależnością od temperatury.
Cecha konstrukcyjna przetwornika czujnika temperatury
1. Prosta instalacja, różne zakresy pomiaru temperatury do wyboru.
2. Podwójne zastosowanie gazowo-cieczowe, kompatybilne z 316L dla dowolnego medium.
3. Różnorodność liniowych sygnałów analogowych do wyboru.
4. Szybki czas reakcji, wysoka dokładność, kompaktowa i trwała konstrukcja, silne właściwości przeciwzakłóceniowe.
5. Dobra stabilność długoterminowa, niskie zużycie energii, mały rozmiar.
6. Wodoodporny, przeciwwybuchowy, odporny na temperaturę i odporny na wstrząsy.
Parametry techniczne przetwornika temperatury
| Typowym zastosowaniem | Pomiar cieczy i par w zakresie od -200°C do 1600°C w różnych procesach i innych mediach gazowych lub temperaturach powierzchni stałych. |
| Zakres pomiaru | -20 ~ + 1600 ℃ |
| Zasilacz | 24VDC (12VDC~30VDC) |
| Temperatura otoczenia | -20 ~ + 80 ℃ |
| Wyjście sygnału | 4...20mADC(dwie linie);1~5VDC(trzy linie) |
| Wilgotność względna | 5%-95% |
| Przeciążalność | 0～500Ω |
| Czas odpowiedzi | ≤350mS |
| dryf temperatury | ±0,025%/℃ |
| dryf czasu | Mniej niż ±0,5% rocznie |
| Materiał rury ochronnej |
Rury 1Cr18Ni9Ti lub ceramiczne lub o wysokiej zawartości tlenku glinu |
| Proces łączenia | Kołnierz, gwint (opcjonalnie) |
| Materiał obudowy | Aluminium (opcjonalnie) |
| Rozmiar interfejsu | M27×2 lub rurka ceramiczna w linii (opcjonalnie) |
| Poziom ochrony | IP67 |
| Klasa przeciwwybuchowa | Exia II BT6,Exd II BT5 (opcjonalnie) |
Pole aplikacji przetwornika czujnika temperatury
Włókno naftowe, chemiczne, chemiczne;materiały tekstylne, gumowe, budowlane;energia elektryczna, metalurgia, medycyna;przemysł spożywczy i inne dziedziny przemysłu kontrola procesu pomiaru temperatury na miejscu;szczególnie nadaje się do skomputeryzowanych systemów pomiarowych i kontrolnych, ale może być również używany w połączeniu z przyrządem.Takich jak: instalacja rurociągowa i wentylacyjna, instalacja hydrauliczna i pneumatyczna, instalacja chłodnicza i grzewcza, instalacja wodociągowa i ciepłej wody, instalacja klimatyzacyjna, pomiar i regulacja temperatury automatyki.
