Szczegóły Produktu:
|
Typowym zastosowaniem: | Sonda płaska do rozwiązywania wpływu materiału sypkiego na sondę prętową | Materiał sondy: | 304+PTFE (opcjonalnie) |
---|---|---|---|
Długość sondy: | 500 mm (można dostosować na życzenie) | Temperatura procesu: | -40 ~ + 130 ℃, -184 ~ + 260 ℃ |
Ciśnienie procesowe: | 0 ~ 2,0 MPa | Wrażliwość: | 0,5pf ~ 750pf |
Opóźnienie: | Regulacja 0-30 s | Formularz sondy: | typ płyty |
High Light: | Płytowy czujnik poziomu przenikania RF,antyadhezyjny przełącznik poziomu RF,stały przełącznik poziomu przenikania RF |

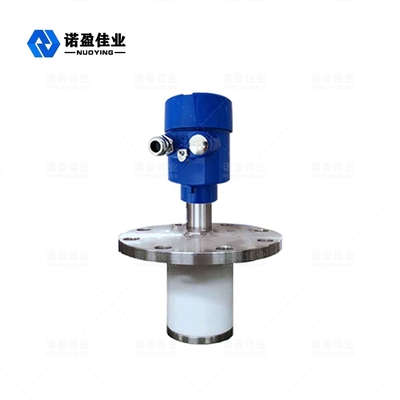

Płytowy antyadhezyjny stały NYSP-UK865 Przełącznik poziomu przenikania RF
NYSP-UK865 Zasada działania przełącznika poziomu przenikania RF
Przełączniki poziomu przewodności o częstotliwości radiowej działają na zasadzie technologii pojemności szkieletowej częstotliwości radiowej (RF).Do sondy przykłada się fale radiowe, a wpływ otaczającego środowiska określa się na podstawie ciągłej analizy.Ponieważ wszystkie materiały mają stałą dielektryczną, a ich przewodność różni się od przewodnictwa powietrza, całkowita impedancja, odzwierciedlona przez niewielkie przesunięcie pojemności, zmienia się, gdy sonda wchodzi w kontakt z materiałem.Ponieważ sonda pod napięciem i ściana naczynia tworzą dwie płyty biegunowe kondensatora, gdy powietrze (o stałej dielektrycznej 10) zostanie zastąpione innym materiałem (o stałej dielektrycznej > 1), efekt pojemnościowy zostaje wzmocniony.Zmienia to ujemną odporność aplikacji.Oznacza to, że zmiana wartości pojemności powoduje zmianę impedancji.Efekt ten jest mierzony przez obwód i porównywany z wartością odniesienia ustaloną przez ustawienie czułości (obwód).
NYSP-UK865 Parametry techniczne przełącznika poziomu przenikania RF
Typowym zastosowaniem | Sonda płaska do rozwiązywania wpływu materiału sypkiego na sondę prętową |
Materiał sondy | 304+PTFE (opcjonalnie) |
Długość sondy | 500 mm (można dostosować na życzenie) |
Moc zasilania | 220VAC,24VDC (opcjonalnie) |
Temperatura procesu | -40 ~ + 130 ℃, -184 ~ + 260 ℃ |
Ciśnienie procesowe | 0 ~ 2,0 MPa |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Wyjście sygnału | Wyjście DPDT, 5A 24VDC lub 5A 220VAC |
Opóźnienie | Regulacja 0-30 s |
Alarm awarii | Górna lub dolna granica, regulowana na miejscu |
Poziom ochrony | IP67 |
Klasa przeciwwybuchowa | Exia II CT6 Ga (opcjonalnie) |
Uwaga: Zgodnie ze specyficznymi wymaganiami użytkowników można dostosować produkty projektowe.
NYSP-UK865 Funkcja przełącznika poziomu przenikania RF
1. Wszechstronny: może być stosowany z różnymi mediami przewodzącymi i nieprzewodzącymi, takimi jak płyny, lepkie materiały, cząstki, proszki i popiół lotny.
2. Anti-stick: Opatentowany obwód zapobiegający przywieraniu eliminuje fałszywe sygnały spowodowane przyleganiem materiału.
3. Wyjmowana sonda: brak połączenia kablowego między kontrolerem a sondą, dzięki czemu kontroler można wyjąć i wymienić w dowolnym momencie bez wpływu na przychodzący lub wychodzący materiał.
4. Odporność na wysokie i niskie temperatury: nadaje się do środowisk pracy od -184°C do 280°C, dostępne są również sondy ceramiczne do wyższych temperatur.
5. Forma wyjściowa: wyjście sygnału przekaźnika z podwójnym nożem, podczas gdy lampka stanu pokazuje stan wyjścia i funkcję opóźnienia od 0 do 30 sekund.
6. Nieinteligentna diagnostyka: obwód instrumentu automatycznie wykrywa, czy stan pracy jest normalny po włączeniu zasilania.
NYSP-UK865 Pole zastosowania przełącznika poziomu dopuszczalności RF
1. Młyny: Sprawdzanie poziomu mąki i pszenicy.
2.Feed mill: wykrywanie poziomu śruty sojowej.
3. Elektrownia: wykrywanie poziomu popiołu lotnego.
4. Fabryka szkła: wykryj poziom materiału piasku kwarcowego i potłuczonego szkła.
5. Zakład chemiczny: wykrywanie poziomu materiałów chemicznych, takich jak poliester, spandex, kwas i zasady.
6. Kotłownia: wykrywanie poziomu wody w zbiornikach ciśnieniowych, takich jak kadzie parowe.
