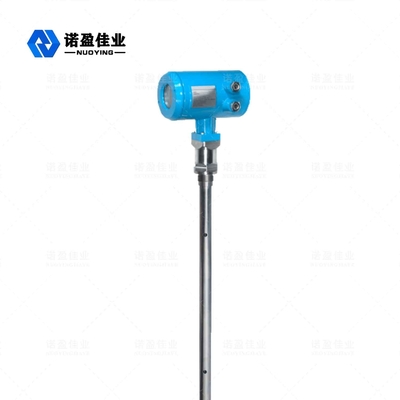

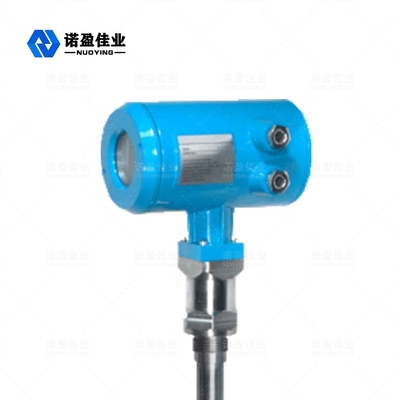

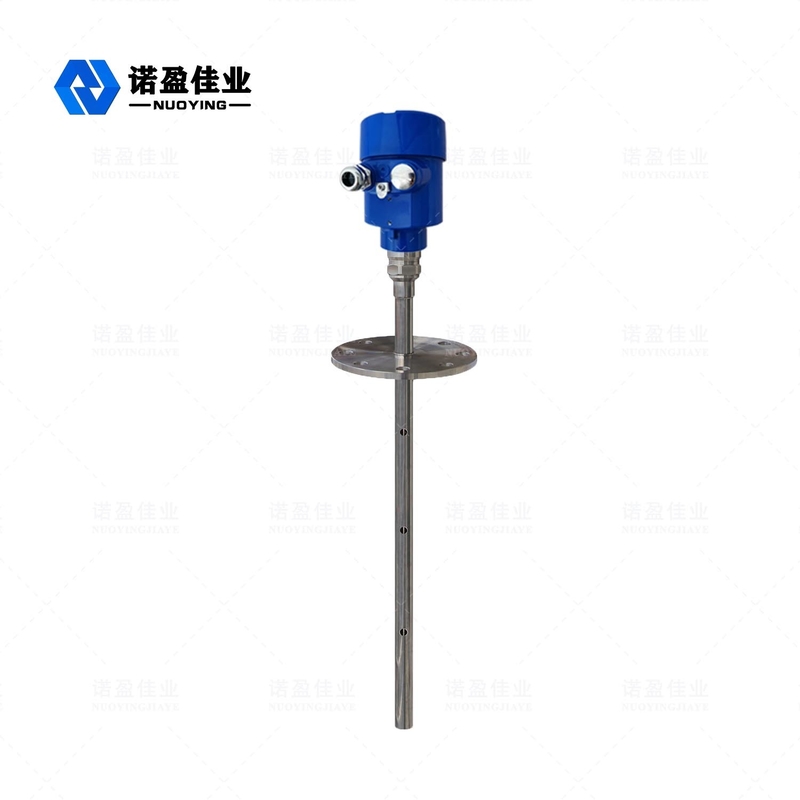

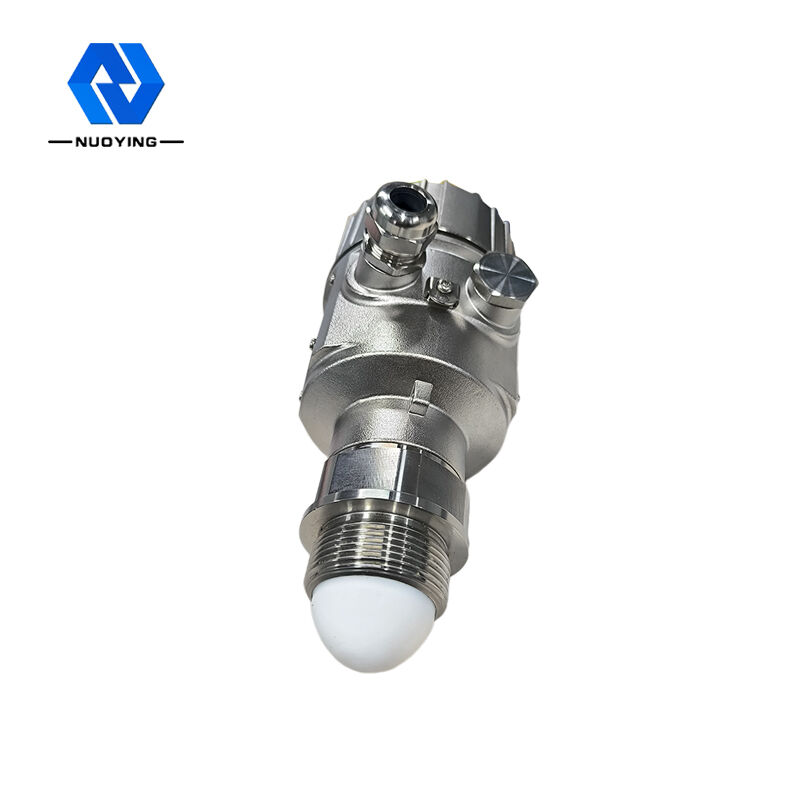

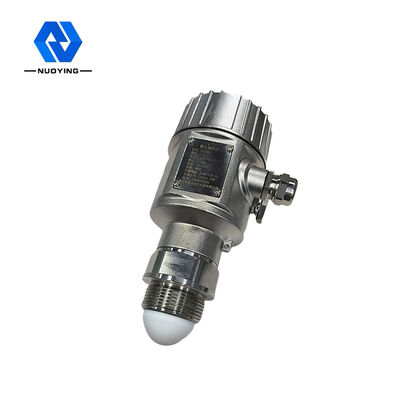

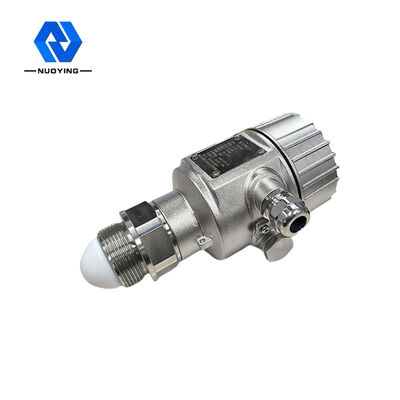

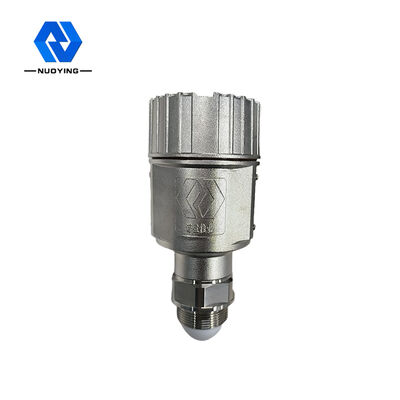

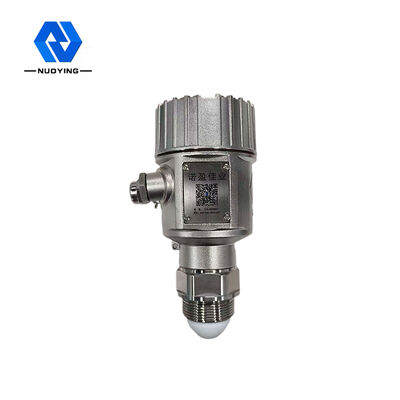

6m NYRD704 Radarowy przetwornik poziomu z falą płynną i nieszkodliwy

Nieszkodliwy dla ludzkiego ciała Radarowy przetwornik poziomu 6 m z falą kierowaną płynną NYRD704

Zasada działania radarowego przetwornika poziomu NYRD704

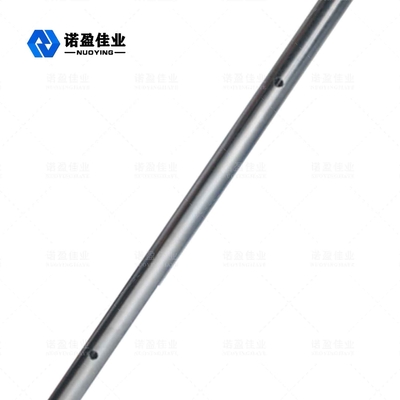

Radar z falą kierowaną emituje impulsy mikrofalowe o wysokiej częstotliwości, które przemieszczają się wzdłuż elementu wykrywającego (stalowego kabla lub stalowego pręta).Przy napotkaniu mierzonego medium część energii impulsu jest odbijana z powrotem na skutek nagłej zmiany stałej dielektrycznej powodującej odbicie.Odstęp czasu pomiędzy impulsem emitowanym a impulsem odbitym jest proporcjonalny do odległości mierzonego medium.

Wejście:

Radar z falą kierowaną jest przyrządem pomiarowym opartym na zasadzie podróży w czasie.Fala radarowa porusza się z prędkością światła, a czas przemieszczania może być przetwarzany przez elektronikę na sygnał poziomu.Sonda emituje impuls o wysokiej częstotliwości i propaguje go wzdłuż sondy kablowej lub prętowej.Gdy impuls napotyka powierzchnię materiału, jest odbijany z powrotem i odbierany przez odbiornik w przyrządzie, który przekształca sygnał odległości na sygnał poziomu.

Odbity sygnał jest przesyłany wzdłuż sondy kablowej lub prętowej do obwodów elektronicznych przyrządu.Mikroprocesor przetwarza sygnał i identyfikuje echa generowane przez impuls mikrofalowy na powierzchni materiału.

Prawidłowa identyfikacja sygnału echa jest wykonywana przez oprogramowanie impulsowe.Odległość D do powierzchni materiału jest proporcjonalna do czasu trwania impulsu T:

D = C × T/2 (C to prędkość światła).

Ponieważ znana jest odległość E od pustego zbiornika, poziom materiału L wynosi:

L = E - D

Wyjście:

Jest on ustawiany poprzez wprowadzenie pustej wysokości zbiornika E (= punkt zerowy), pełnej wysokości zbiornika F (= pełna skala) i niektórych parametrów aplikacji.Parametry aplikacji automatycznie dostosowują przyrząd do środowiska pomiarowego i odpowiadają wyjściu 4-20 mA.

Funkcja projektowania radarowego przetwornika poziomu NYRD704

1. Inteligentny miernik poziomu radaru przyjmuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania echa wykrywania echa.Pomiar kontaktowy, wysoka dokładność pomiaru, dokładniejszy pomiar.Tymczasem radar z falami prowadzonymi jest antyadhezyjny i nie ma wpływu na temperaturę zewnętrzną, taką jak temperatura medium i adhezja.

2. Różnorodność metod połączeń procesowych i typów elementów detekcyjnych sprawia, że ​​miernik poziomu radaru z falą kierowaną serii 70X nadaje się do różnych złożonych warunków pracy i zastosowań.Takie jak media o wysokiej temperaturze, wysokim ciśnieniu i niskiej stałej dielektrycznej.

3. Przyjmując tryb pracy impulsowej, produkt emituje bardzo niską moc i może być instalowany w różnych metalowych i niemetalowych pojemnikach, co jest nieszkodliwe dla ludzkiego ciała i środowiska.

Parametry techniczne radarowego przetwornika poziomu NYRD704

Uwaga: Zgodnie ze specyficznymi wymaganiami użytkowników można dostosować produkty projektowe.
